油冷充电电缆

Oil-cooled Cables

应用

油冷充电电缆的应用方式主要用于连接电动汽车充电 设备连接到充电基础设施，从而为电力提供快速的电力传输 车辆，并配备一定数量的信号和控制线路，以确保准确 整个充电过程的控制和安全无差错操作。 油冷充电电缆结构主要由电源主芯、地线、 信号线或屏蔽线组、回流管、填充物和加强绳组合。DC+ 和 直流导体浸入冷却介质中，以带走介质中的热量 并通过回流管的循环形成冷却回路，最终承载 电流较大，导体横截面小，达到大功率效果 快速充电。油冷充电电缆使用场景一般用在集中式充电站， 大型停车场、酒店、车库和其他区域。

标准和认证

基本设计符合 IEC62893-4-2

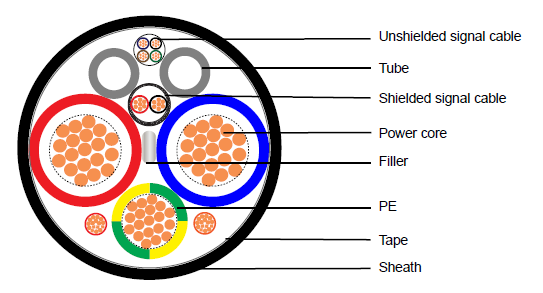

电缆结构

导体：裸铜或镀锡铜，5 级至 IEC60228 级。

电源芯 16mm2~ 150mm2
控制或引燃芯 最小 0.5mm2
可选 PE 导体 最小 25mm2
可选的辅助电源芯 2.5mm2~ 6mm2

绝缘：辐照交联聚烯烃。
屏蔽（可选）：编织铜线。
管：辐照交联聚烯烃。
填充物：PP 麻或棉纱。
胶带： 无纺布。
护套：TPU，黑色，可根据要求提供其他颜色。

技术特点

温度范围：- 40º C 至 + 90º C
额定电压：AC 600V/1000V ;DC 1500V
阻燃性：根据 EN 60332-1-2
最小弯曲半径：6×OD
介电电压：3.5kVac/15min。不击穿
耐油性：IRM902,100°C/168h 拉伸和伸长率 >=60%
冷弯：-40°C/4h 无裂纹
热冲击：150°C/1h 无裂纹
抗压性：>11KN
耐候性：720 分钟氙弧耐候性计，无裂纹

施工参数

芯数×截面积 绝缘的标称厚度 护套标称厚度 最大外径 90 °C 时的最小绝缘电阻
mm² mm mm mm MΩ · km
2×16 0.8 2.4 设计结构按标准或客户要求 0.0044
2×25 1.0 2.8 0.0043
2×35 1.0 3.2 0.0037
2×50 1.1 3.6 0.0034
2×70 1.2 4.0 0.0031
2×95 1.2 4.4 0.0028
2×120 1.3 4.8 0.0027
2×150 1.5 5.3 0.0028
注： 1. 信号线范围 n = 0-10
2.回流管的数量根据客户要求。
3. 冷却介质由客户定义。
