CW 1293室内电话电缆

应用

该电缆适用于短距离低频信号的传输服务，适合交换设备单个项目的交叉互连和交换设备与内部分配点间的连接，可用于终接连接器(IDC)。

标准

• CW 1293
• IEC 60189-2
• IEC 60332-1
• UL1581 VW-1 & UL1666
• IEEE 383CI.IE

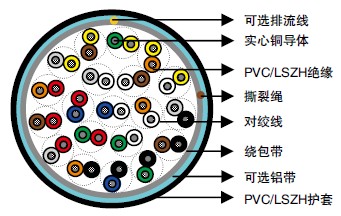

结构

• 导体：0.4/0.5/0.6/0.9mm实心退火裸铜，遵照BS 6360&IEC 60228 class 1标准。
• 绝缘：BS 7878 T154彩色PVC。LSZH可选。
• 绞对：绝缘线以不同绞距扭绞成对以减少串扰。
• 成缆单元：对绞线/三线组/四线组
• 成缆方式：有两种组成方式：层绞式和单元式。对于层绞式，导体以同心层方式组成紧凑的圆形电缆。对于单元式，对绞线以单元或子单元的形式作为成缆单元，每个单元包含20个线对。
• 缆心绕包：12芯以上电缆的缆心外需缠绕聚酯带。
• 屏蔽(可选)：铝聚酯带屏蔽以搭接方式完全覆盖缆心。
• 护套：BS 7878 TM51灰、白或乳白色PVC。LSZH可选。
• 撕裂绳：尼龙撕裂绳可帮助护套剥离。
• 排流线(可选)：可提供纵向放置的镀锡铜排流线以保证屏蔽层的电气连续性。

电气性能

标称导体直径	mm	0.4	0.5	0.6	0.9
导体尺寸	mm2	0.126	0.196	0.28	0.636
最大导体电阻@20℃	Ω/km	153	97.8	67.9	29.6
最小绝缘电阻@500V DC @20℃	MΩ.km	50	50	50	50
最大电容不平衡  线对之间 *	pF/500m	*200/300	500	300	300
最小绝缘厚度	mm	0.15	0.15	0.15	0.25
最大绝缘线径	mm	0.85	0.95	1.05	1.6

* 25，50 & 100对0.4mm导体尺寸

机械和热性能

操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：7.5 x 外径

色码

该电缆线对颜色遵照IEC 189-2&189-3标准，详见下表。2对电缆由四线组构成，颜色分别为蓝、绿、橙、棕。
组成&单元颜色 – 20对单元

对数	20 对	40 对	80 对	160 对	320 对
	单元数量
中心	1	4 x  ½	1	4 x  ½	1
1st层			6 x  ½	6	5
2nd层					10
Colours of Unit Lappings
1	橙	橙	橙	橙	橙
2		绿	橙	绿	橙
3			自然色	橙	自然色
4			绿	自然色	自然色
5				自然色	自然色
6				自然色	绿
7				自然色	橙
8				绿	自然色
9 – 15					自然色
16					绿

注1：½表示10对的子单元。
对/三线组颜色

单元编 号	a线		b线	单元编 号	a线		b线	单元编 号	a线		b线
1	白		蓝	41	白	橙	蓝	81	白	棕	蓝
2	白		橙	42	白	橙	橙	82	白	棕	橙
3	白		绿	43	白	橙	绿	83	白	棕	绿
4	白		棕	44	白	橙	棕	84	白	棕	棕
5	白		灰	45	白	橙	灰	85	白	棕	灰
6	红		蓝	46	橙	红	蓝	86	红	棕	蓝
7	红		橙	47	橙	红	橙	87	红	棕	橙
8	红		绿	48	橙	红	绿	88	红	棕	绿
9	红		棕	49	橙	红	棕	89	红	棕	棕
10	红		灰	50	橙	红	灰	90	红	棕	灰
11	黑		蓝	51	橙	黑	蓝	91	棕	黑	蓝
12	黑		橙	52	橙	黑	橙	92	棕	黑	橙
13	黑		绿	53	橙	黑	绿	93	棕	黑	绿
14	黑		棕	54	橙	黑	棕	94	棕	黑	棕
15	黑		灰	55	橙	黑	灰	95	棕	黑	灰
16	黄		蓝	56	黄	橙	蓝	96	黄	棕	蓝
17	黄		橙	57	黄	橙	橙	97	黄	棕	橙
18	黄		绿	58	黄	橙	绿	98	黄	棕	绿
19	黄		棕	59	黄	橙	棕	99	黄	棕	棕
20	黄		灰	60	黄	橙	灰	100	黄	棕	灰
21	白	蓝	蓝	61	白	绿	蓝	101	白	灰	蓝
22	白	蓝	橙	62	白	绿	橙	102	白	灰	橙
23	白	蓝	绿	63	白	绿	绿	103	白	灰	绿
24	白	蓝	棕	64	白-	绿	棕	104	白	灰	棕
25	白	蓝	灰	65	白	绿	灰	105	白	灰	灰
26	红	蓝	蓝	66	绿	红	蓝	106	灰	红	蓝
27	红	蓝	橙	67	绿	红	橙	107	灰	红	橙
28	红	蓝	绿	68	绿	红	绿	108	灰	红	绿
29	红	蓝	棕	69	绿	红	棕	109	灰	红	棕
30	红	蓝	灰	70	绿	红	灰	110	灰	红	灰
31	蓝	黑	蓝	71	绿	黑	蓝	111	灰	黑	蓝
32	蓝	黑	橙	72	绿	黑	橙	112	灰	黑	橙
33	蓝	黑	绿	73	绿	黑	绿	113	灰	黑	绿
34	蓝	黑	棕	74	绿	黑	棕	114	灰	黑	棕
35	蓝	黑	灰	75	绿	黑	灰	115	灰	黑	灰
36	黄	蓝	蓝	76	黄	绿	蓝	116	黄	灰	蓝
37	黄	蓝	橙	77	黄	绿	橙	117	黄	灰	橙
38	黄	蓝	绿	78	黄	绿	绿	118	黄	灰	绿
39	黄	蓝	棕	79	黄	绿	棕	119	黄	灰	棕
40	黄	蓝	灰	80	黄	绿	灰	120	黄	灰	灰

注1：每个三线组中包含一根C线，颜色为绿松石色。.
