欧式应答器电缆BGA

类型:

欧式应答器电缆BGA

应用:

欧式应答器电缆BGA电缆在ERTMS (欧洲铁路交通管理系统) 铁路网络中用作应答器电缆. 电缆为铠装并提供低屏蔽系数.

标准:

CEI 20-11
CEI 20-14
CEI 20-29
CEI 20-34
CEI 46-4
CEI 103-10

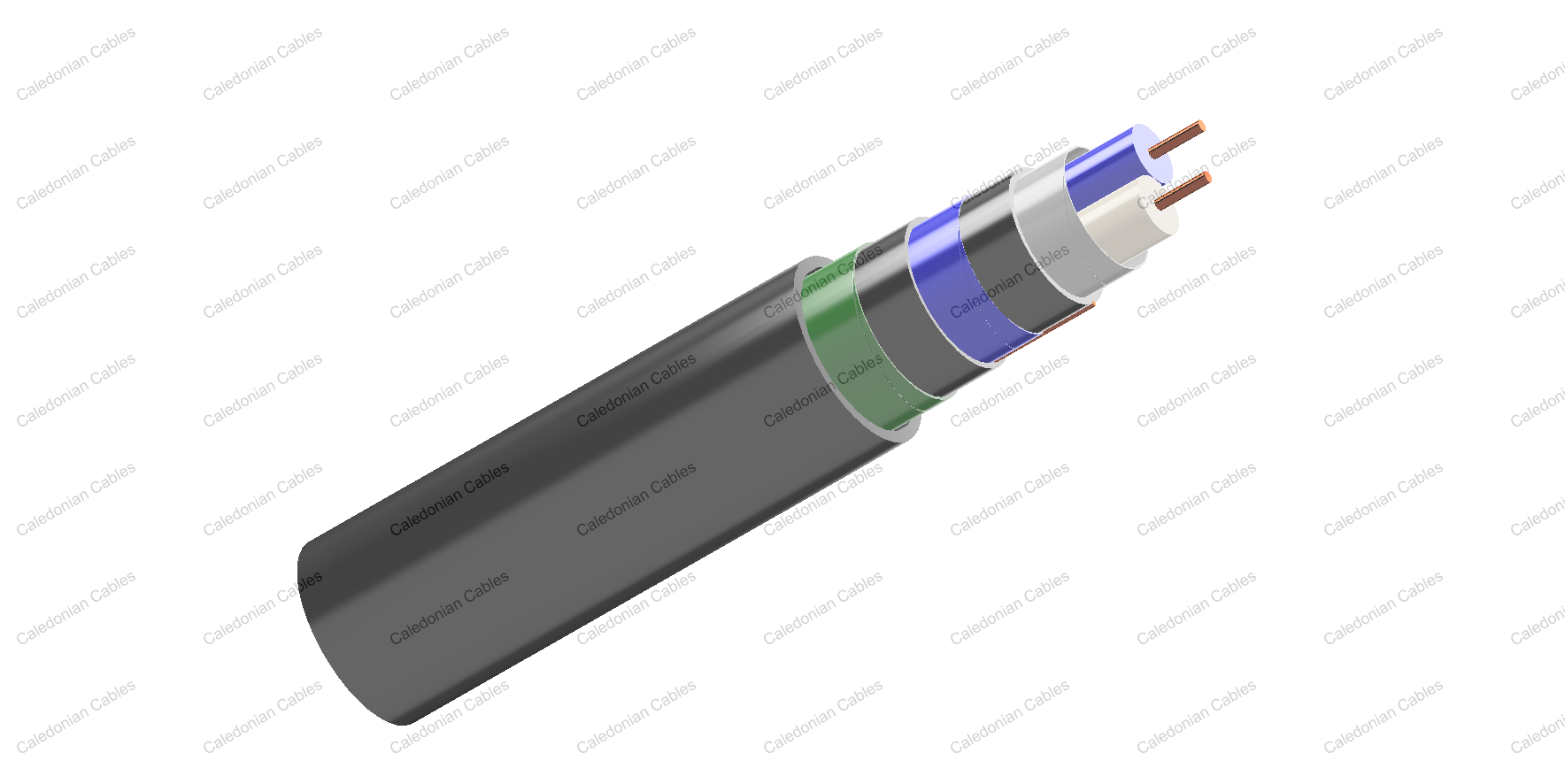

电缆结构:

导体 实心退火铜导体, 标称直径1.6 mm
绝缘 实心聚乙烯
成缆方式 导体与绝缘填充一起绞合以形成圆形缆芯
缆芯绕包 塑料带搭接缠绕
内护套 低密度聚乙烯
屏蔽 铝/聚乙烯带纵向缠绕
排流线 镀锡铜排流线
中层护套 低密度聚乙烯
铠装 双层镀锌钢带
外护套 低密度聚乙烯

在20℃的电气性能

标称导体直径 mm 1.6
最大导体电阻（DC） Ω/km 21.5
互电容 Ω/km 8.21
标称特性阻抗 @8.9kHz Ω 130
标称特性阻抗@560KHz Ω 110
最大衰减@560kHz dB/km 3.8
绝缘电阻 MΩ.km 10000
最小绝缘强度 芯线与绝缘之间 (DC) V 1000
最小绝缘强度 芯线之间 (DC) V 3000
屏蔽系数 @100V/km   0.6

机械和热性能

最小弯曲半径：8xOD(静态);16xOD(动态)
温度范围：-30℃到+70℃(工作中);-20℃到+50℃(安装中)

产品规格

线缆型号 线对数量 标称护套厚度 mm 标称外径
mm		 标称重量
kg/km
内护套 中层护套 外护套
1.6mm Conductor, 3.4mm Insulated Wire
RS/BGA-2Y2Y(L)2YB2Y-1P1.6 1 1.0 0.8 1.6 16 334
