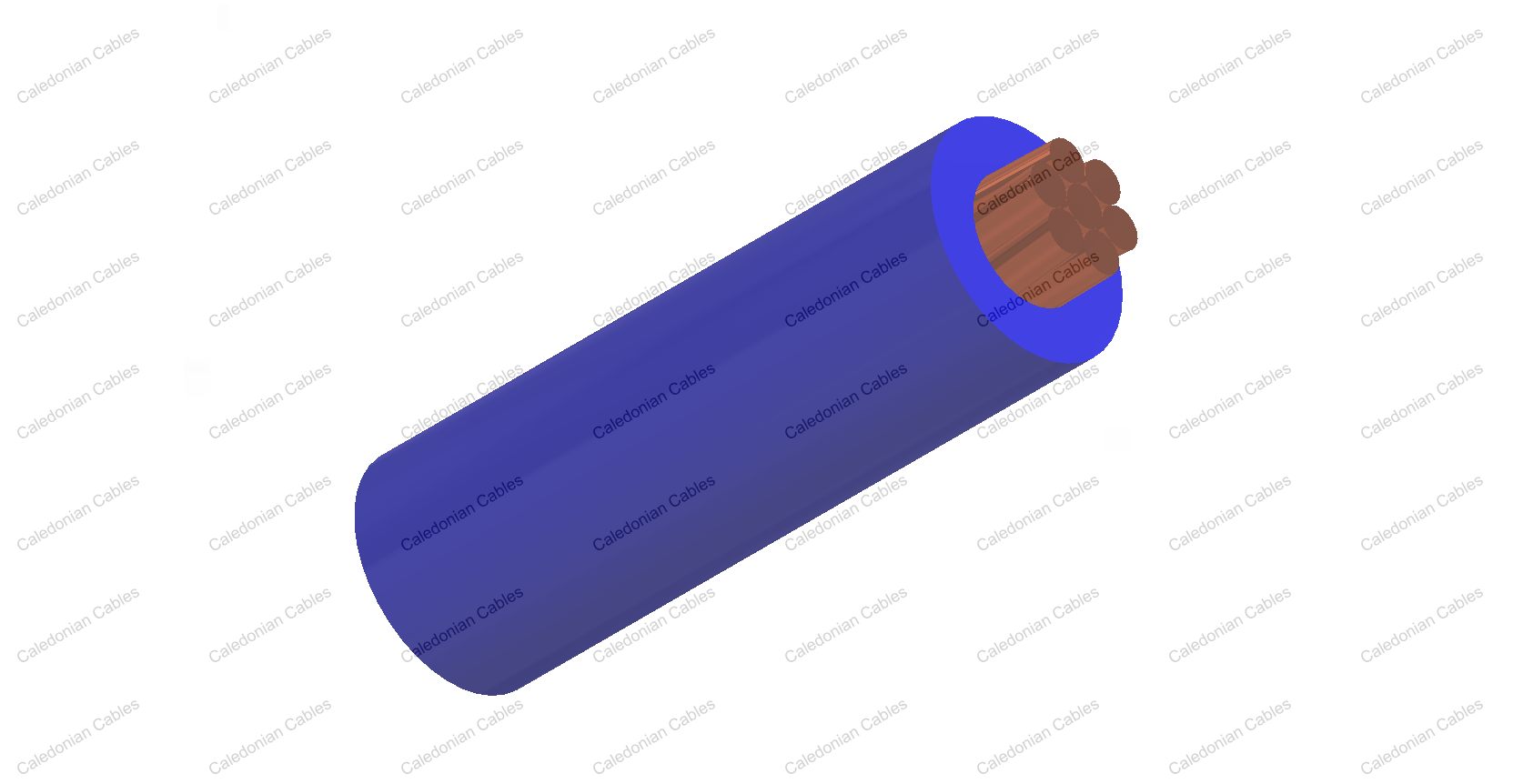

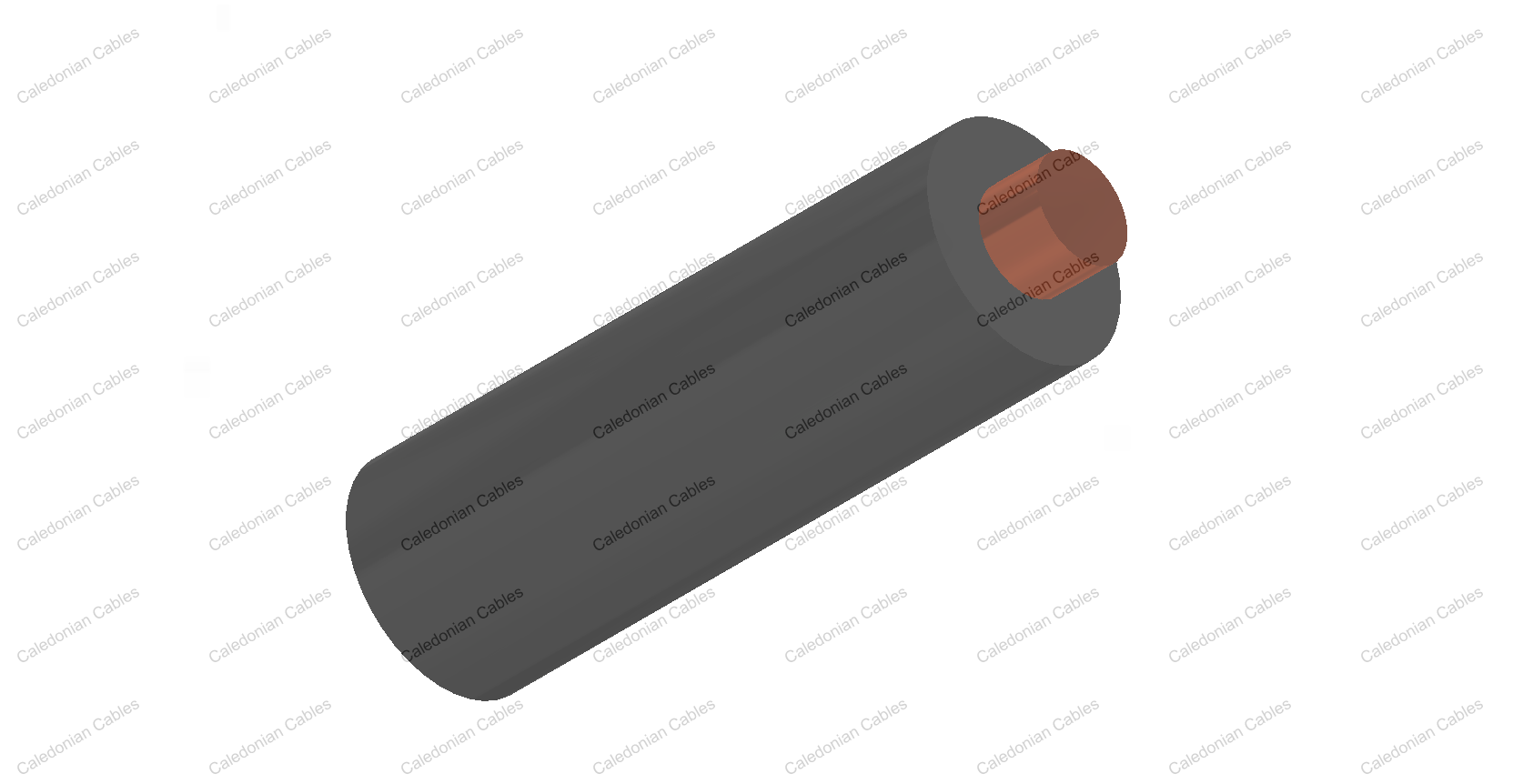

H05Z-U/H07Z-U/H07Z-R

应用及描述

这些电缆用于交流电压高达1000伏或直流电压高达750 V时,配电板和配电盘内部配线,一般安装在管道内,用于工作温度90℃的设备内部布线,适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所(如政府大楼等)。此电缆燃烧时不产生腐蚀性气体,这一点对电气设备尤为重要。

标准及认证

<HAR> HD 22.9 S2, VDE-0282 第9部分, BS 7211, IEC 60754-2, EN 50267, VDE 0482-267,

电缆结构

- 实心裸铜单股导体, 遵循IEC 60228 Cl-1(H05Z-U / H07Z-U)
- 多股裸铜导体, 遵循IEC 60228 Cl-2(H05Z-R)
- 交联聚烯烃EI5绝缘
- 线芯的色彩编码遵循VDE-0293
- LSOH - 低烟无卤

技术特性

- 工作电压: 300/500v (H05Z-U), 450/750v (H07Z-U / H07Z-R)
- 测试电压: 2500 V
- 动态弯曲半径: 15 x Ø
- 静态弯曲半径: 10 x Ø
- 应用时的工作温度: +5º C to +90º C
- 短路时可达到的温度: +250º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩ x km

H05Z-U/H07Z-U/H07Z-R欧标工业电缆H05Z-U/H07Z-U/H07Z-R欧标工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称绝缘厚度mm 标称外径mm 标称铜的
重量kg/Km
标称电缆
重量kg/Km
H05Z-U
20 1 x 0.5 0.6 2.0 4.8 8
18 1 x 0.75 0.6 2.2 7.2 12
17 1 x 1 0.6 2.3 9.6 14
H07Z-U
16 1 x 1.5 0.7 2.8 14.4 20
14 1 x 2.5 0.8 3.3 24 30
12 1 x 4 0.8 3.8 38 45
10 1 x 6 0.8 4.3 58 65
8 1 x 10 1.0 5.5 96 105
H07Z-R
16(7/24) 1 x 1.5 0.7 3.0 14.4 21
14(7/22) 1 x 2.5 0.8 3.6 24 33
12(7/20) 1 x 4 0.8 4.1 39 49
10(7/18) 1 x 6 0.8 4.7 58 71
8(7/16) 1 x 10 1 6.0 96 114
6(7/14) 1 x 16 1 6.8 154 172
4(7/12) 1 x 25 1.2 8.4 240 265
2(7/10) 1 x 35 1.2 9.3 336 360
1(19/13) 1 x 50 1.4 10.9 480 487
2/0(19/11) 1 x 70 1.4 12.6 672 683
3/0(19/10) 1 x 95 1.6 14.7 912 946
4/0(37/12) 1 x 120 1.6 16.0 1152 1174
300MCM(37/11) 1 x 150 1.8 17.9 1440 1448
350MCM(37/10) 1 x 185 2.0 20.0 1776 1820
500MCM(61/11) 1 x 240 2.2 22.7 2304 2371
