H05VV-F/H05VVH2-F

应用及描述

这些电缆是适用于在潮湿的环境中,中型的机械设备中,如冰箱,洗衣机,脱水机等家电产品。只要符 合适用的设备规格,这些电缆在确保不直接接触仪器的热部件或其它任何热源的情况下,也适合用于烹饪和取暖设备。这种电缆的其他一些应用包括:固定安装在家具,隔断墙,装饰,和预留的建筑设施。他们是不适合户外使用,工业(服装制造除外)或农业应用。单相或三相系统的最大工作电压为Uo/U
318/550 V。在直接的系统,最大工作电压为Uo/U 413/825 V。

标准及认证

CEI 20-20/5 / 20-35 (EN60332-1) /20-52, 0.5 - 2.5mm²遵循BS6500, 4.0mm²遵循 BS7919, 6.0mm²遵循BS7919, VDE0281, CENELEC HD21.5,

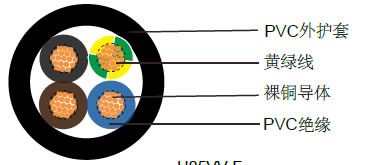

电缆结构

- 柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准
- PVC绝缘T12类,遵循VDE-0281第一部分
- 色彩编码遵循VDE-0293-308
- 黄绿接地线(三芯及三芯以上)
- PVC外护套TM2

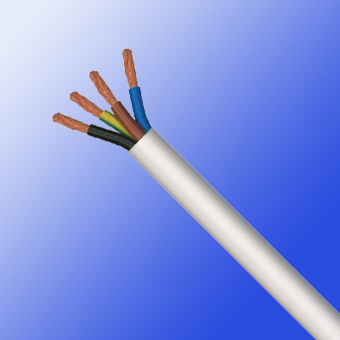

H05VV-F/H05VVH2-F工业电缆H05VV-F/H05VVH2-F工业电缆

技术特性

- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 7.5 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -40º C to +70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

H05VV-F/H05VVH2-F工业电缆工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称绝缘厚度 mm 标称护套厚度 mm 标称外径 mm 标称铜的
重量 kg/Km
标称电缆
重量 kg/Km
H05VV-F
18(24/32) 2 x 0.75 0.6 0.8 6.4 14.4 57
18(24/32) 3 x 0.75 0.6 0.8 6.8 21.6 68
18(24/32) 4 x 0.75 0.6 0.8 7.4 29 84
18(24/32) 5 x 0.75 0.6 0.9 8.5 36 106
17(32/32) 2 x 1.00 0.6 0.8 6.8 19 65
17(32/32) 3 x 1.00 0.6 0.8 7.2 29 79
17(32/32) 4 x 1.00 0.6 0.9 8.0 38 101
17(32/32) 5 x 1.00 0.6 0.9 8.8 48 123
16(30/30) 2 x 1.50 0.7 0.8 7.6 29 87
16(30/30) 3 x 1.50 0.7 0.9 8.2 43 111
16(30/30) 4 x 1.50 0.7 1.0 9.2 58 142
16(30/30) 5 x 1.50 0.7 1.1 10.5 72 176
14(30/50) 2 x 2.50 0.8 1.0 9.2 48 134
14(30/50) 3 x 2.50 0.8 1.1 10.1 72 169
14(30/50) 4 x 2.50 0.8 1.1 11.2 96 211
14(30/50) 5 x 2.50 0.8 1.2 12.4 120 262
12(56/28) 3 x 4.00 0.8 1.2 11.3 115 233
12(56/28) 4 x 4.00 0.8 1.2 12.5 154 292
12(56/28) 5 x 4.00 0.8 1.4 13.7 192 369
10(84/28) 3 x 6.00 0.8 1.1 13.1 181 328
10(84/28) 4 x 6.00 0.8 1.3 13.9 230 490
>H05VVH2-F
18(24/32) 2 x 0.75 0.6 0.8 4.2 x 6.8 14.4 48
17(32/32) 2 x 1.00 0.6 0.8 4.4 x 7.2 19.2 57
