H05V-K UL/H07V-K UL-UL/CSA/HAR/MTW&UL1015 PVC

应用及描述

H05VK UL/ H07V - K UL是国际认可的符合UL / CSA和AWM/ MTW标准的柔软PVC绝缘的单芯电缆。可以用于电器布线和机床接线以及控制系统。它们可敷设于管道或软管中。主要在北美和欧洲国家使用,电子和电气设备,配电盘等的内部布线。

标准及认证

<HAR> HD 21.7 S2, VDE-0281 第3部分,UL-标准及认证 1063 MTW, UL-AWM Style 1015, CSA TEW, CSAAWM I A/B, FT-1,

电缆结构

- 多股柔软镀锡铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5, HD383 Cl-5
- PVC(聚氯乙烯)TI3绝缘
- 线芯的色彩编码遵循VDE-0293
- H05V-K UL (22, 20 & 18 线规)
- H07V-K UL (16线规及以上)
- X05V-K UL & X07V-K UL非欧公共体标的颜色

技术特性

- 工作电压: 300/500v (H05V-K UL)
- 工作电压: 450/750v (H07V-K UL)
- 工作电压 UL/CSA: 600v AC, 750v DC.
- 测试电压: 2500 V
- 动态/静态弯曲半径: 10-15 x Ø
- 温度 HAR/IEC: -40º to +70º C
- 温度 UL-AWM: -40º to +105º C
- 温度 UL-MTW: -40º C to +90º C
- 温度 CSA-TEW: -40º C to +105º C
- 阻燃: IEC 60332.1, FT-1
- 绝缘电阻: 20 MΩ x km

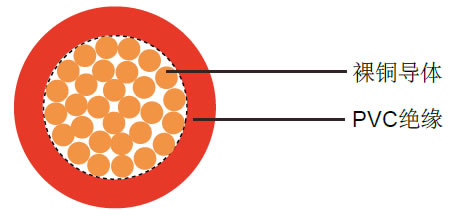

H05V-K UL/H07V-K UL工业电缆H05V-K UL/H07V-K UL工业电缆

电缆参数

20(16/32)
线规 芯数 x 导体截面积
# x mm²
标称绝缘厚度 mm 标称外径 mm 标称铜的
重量 kg/Km
标称电缆
重量 kg/Km
1 x 0.5 0.6 2.5 4.9 11
18(24/32) 1 x 0.75 0.6 2.7 7.2 14
17(32/32) 1 x 1 0.6 2.9 9.6 17
16(30/30) 1 x 1.5 0,7 3.1 14.4 20
14(50/30) 1 x 2.5 0,8 3.7 24.0 32
12(56/28) 1 x 4 0,8 4.4 38.0 45
10(84/28) 1 x 6 0,8 4.9 58.0 63
8(80/26) 1 x 10 1,0 6.8 96.0 120
6(128/26) 1 x 16 1,0 8.9 154.0 186
4 (200/26) 1 x 25 1,2 10.1 240 261
2 (280/26) 1 x 35 1,2 11.4 336 362
1 (400/26) 1 x 50 1,4 14.1 480 539
2/0 (356/24) 1 x 70 1,4 15.8 672 740
3/0 (485/24) 1 x 95 1,6 18.1 912 936
4/0 (614/24) 1 x 120 1,6 19.5 1152 1184
