H05BN4-F

应用及描述

这些EPR(乙丙橡胶)绝缘和CSP(氯磺化聚乙烯橡胶)护套的电力电缆可用于在干燥,潮湿的环境,浸入油或油脂中,耐各种气候条件以及薄弱的机械压力的环境,例如,在工业厂房,机加工车间,加热板,手提灯,小家电等用于电力供应,他们也适用于大蓬车和野营装备…...在正常使用时,导体最高温度:90° C。当高温使用时,必须避免皮肤接触。

标准及认证

CENELEC HD 22.12 S1, CEI 20-19/12, CEI 20-35 (EN 60332-1), BS6500, BS7919, VDE 0282第12部分, IEC 60245-4,

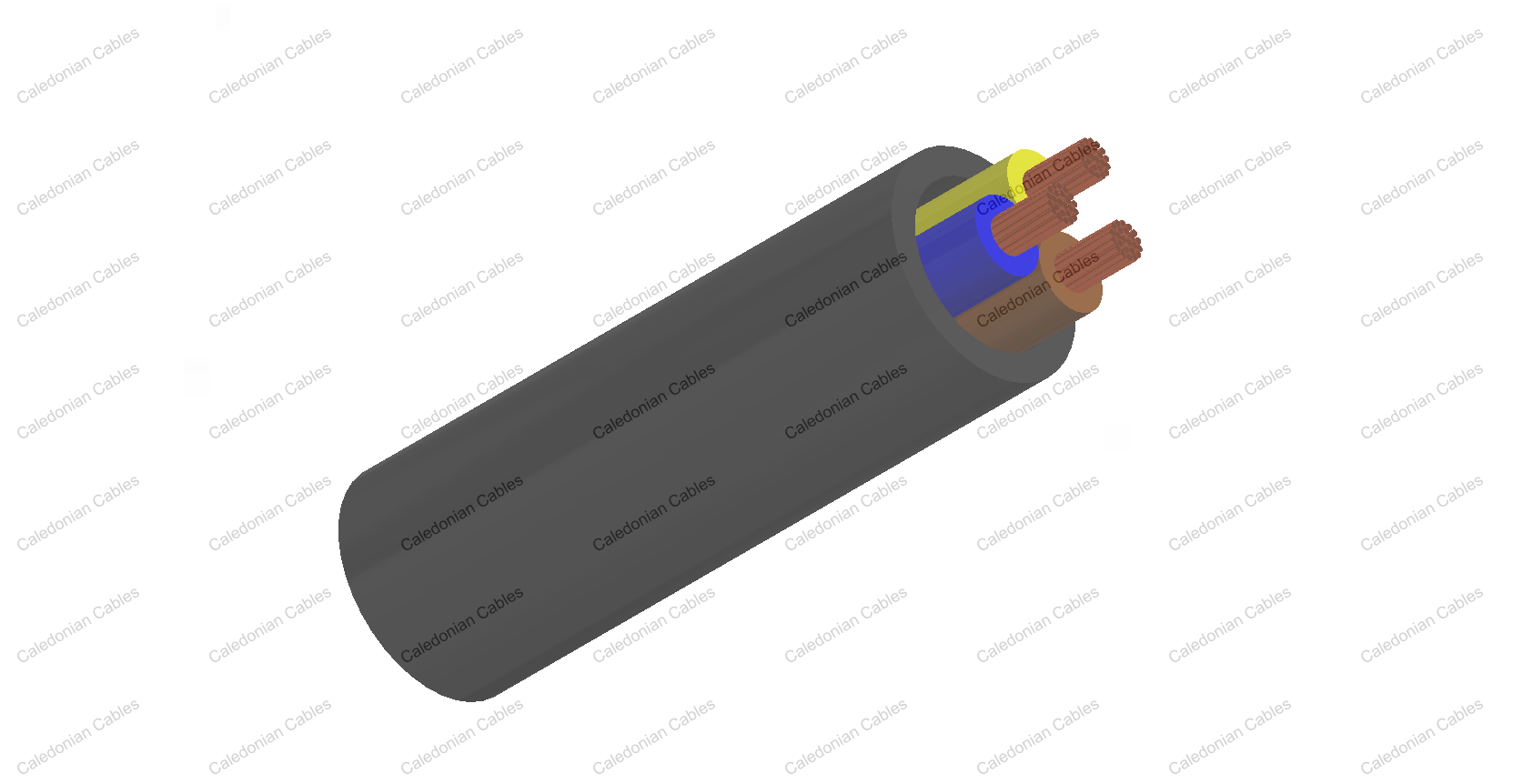

电缆结构

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- EPR(乙丙橡胶)EI7绝缘
- 色彩编码遵循VDE-0293-308
- CSP(氯磺化聚乙烯)外护套EM7

技术特性

- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 6.0 x Ø
- 固定安装弯曲半径: 4.0 x Ø
- 工作温度范围: -20º C to +90º C
- 短路时可达到的最高温度: +250º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

H05BN4-F工业电缆H05BN4-F工业电缆

电缆参数

线规 芯数 x 导体截面积# x mm² 标称绝缘厚度mm 标称护套厚度mm 标称外径mm 标称铜的重量kg/Km 标称电缆重量kg/Km
18(24/32) 2 x 0.75 0.6 0.8 6.1 29 54
18(24/32) 3 x 0.75 0.6 0.9 6.7 43 68
18(24/32) 4 x 0.75 0.6 0.9 7.3 58 82
18(24/32) 5 x 0.75 0.6 1.0 8.1 72 108
17(32/32) 2 x 1 0.6 0.9 6.6 19 65
17(32/32) 3 x 1 0.6 0.9 7.0 29 78
17(32/32) 4 x 1 0.6 0.9 7.6 38 95
17(32/32) 5 x 1 0.6 1.0 8.5   125
