单芯双层绝缘柔软电力焊接线, 0.6/1kV
应用
这些电缆用于固定电力应用,如交换机,汇电板,变压器,焊接应用,如接地和电极导线,自动化应用如跳线,电池充电器。
标准
- AS 5000.1
- AS1995
- AS1125
- AS3808
电缆结构
导体 |
0.2mm的多股柔软裸铜,遵循AS1125 |
绝缘 |
腈和聚氯乙烯的混合物,符合AS3808 V90HT特性 |
绝缘颜色: |
白色 |
护套: |
腈和聚氯乙烯的混合物,符合AS3808 V90HT特性 |
护套颜色: |
橘色, 黑色 - 也可提供其他颜色 |
技术特性

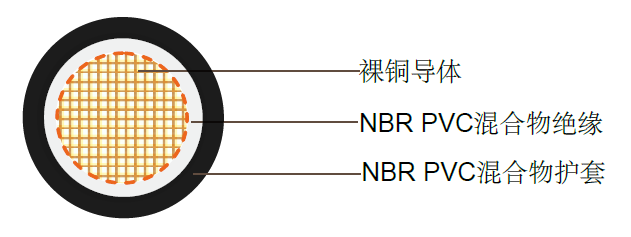

![澳大利标准低压工业电缆 单芯双层绝缘柔软电力焊接线澳大利标准低压工业电缆](images/Double06.png)
导体截面积 mm2 |
20°C时的电阻 |
2根单芯线的额定电
流
AMPS |
最高工作温度下电流1Am时的电压降 |
mm2 |
Ohm/km |
单相 |
三相 |
10 |
1.910 |
69 |
4.45 |
3.86 |
16 |
1.210 |
92 |
2.80 |
2.43 |
25 |
0.780 |
125 |
1.78 |
1.54 |
35 |
0.554 |
155 |
1.29 |
1.12 |
50 |
0.386 |
185 |
0.96 |
0.83 |
70 |
0.272 |
240 |
0.62 |
0.59 |
95 |
0.206 |
295 |
0.51 |
0.44 |
120 |
0.161 |
345 |
0.41 |
0.36 |
电缆参数
导体截面积 |
芯数 |
导体 No./ OD |
标称绝缘厚度 |
标称护套厚度 |
标称电缆外径 |
标称电缆重量 |
mm2 |
|
mm |
mm |
mm |
mm |
kg/100m |
10 |
1.0 |
322/0.2 |
1.0 |
1.4 |
9.1 |
14.42 |
16 |
1.0 |
511/0.2 |
1.0 |
1.4 |
10.1 |
20.16 |
25 |
1.2 |
784/0.2 |
1.2 |
1.4 |
11.8 |
29.14 |
35 |
1.2 |
1120/0.2 |
1.2 |
1.4 |
13.1 |
38.96 |
50 |
1.4 |
1568/0.2 |
1.4 |
1.4 |
14.9 |
52.84 |
70 |
1.4 |
2240/0.2 |
1.4 |
1.5 |
17.0 |
72.34 |
95 |
1.6 |
3040/0.2 |
1.6 |
1.5 |
19.3 |
96.18 |
120 |
1.6 |
3800/0.2 |
1.6 |
1.6 |
20.8 |
117.86 |
