TR2031- 高速公路回路检测馈线电缆

TR2031- 高速公路回路检测馈线电缆TR2031- 高速公路回路检测馈线电缆

应用

TR2031回路检测馈线电缆是铜导体通信电缆，安装在管道网络中。铠装馈线电缆为感应电缆回路提供电流，专用于直埋地下安装。

标准

BS 6500

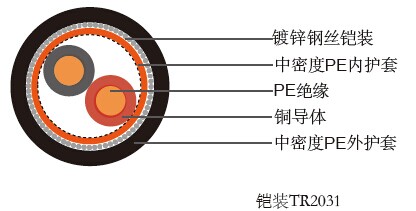

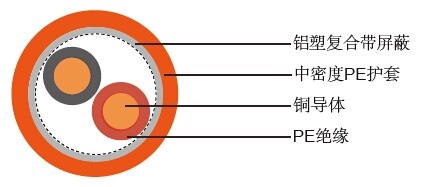

结构

- 导体: 实心退火铜, 遵循IEC 60288，1类导体
- 绝缘: 聚乙烯(PE), 遵循IEC 60708
- 色彩编码: 1对 – 红色, 黑色
2对 –红, 黄, 蓝, 黑色组成循环四线组
- 屏蔽(非铠装电缆): 铝塑复合屏蔽，遵循IEC 60708
- 内护套(铠电缆装): 中密度聚乙烯(MDPE), 遵循IEC 60708
- 铠装(铠电缆装): 镀锌钢丝铠装，遵循BS EN 10257-1
- 外护套: 中密度聚乙烯(MDPE), 遵循IEC 60708
- 外护套颜色: 桔色/黑色

技术参数

- 额定电压: 600/Kft volts
- 最小弯曲半径: 8 x Ø
- 额度温度: +70º C
- 20°C时的导体电阻: 1.5mm2---- 12.1ohms/km
2.5mm2---- 7.41ohms/km
- 绝缘电阻: >1500 MΩ x km
- 环线电感: 630μH/km(1对) 720μH/km(2对)
- 电容:
非铠装 铠装
1.5 mm2 2.5 mm2 1.5 mm2 2.5 mm2
<75 pF/m (1P) pF/m 64 pF/m (1P)
52 pF/m (2P) 53.5 pF/m (2P)

-电流:

非铠装在空气中 (30°C) 铠装在地下(15oC, 1.2oC m/W)
1.5 mm2 2.5 mm2 1.5 mm2 2.5 mm2
24* 33* 32* 41*
*这些数对应的是2芯电缆，4芯电缆应该乘以0.78.

电缆参数

对数 标称截面积 标称导体股数/直径 绝缘厚度 内护套厚度 铠装直径 外护套厚度 标称外径 标称电缆重量
mm2 NO./mm mm mm mm mm mm Kg/km
Unarmored cables
1 1.5 1/1.38 0.7 - - 1.4 7.5 92
2 (Q) 1.5 1/1.38 0.7 - - 1.4 12.0 173
1 2.5 1/1.78 0.7 - - 1.4 8.1 121
2 (Q) 2.5 1/1.78 0.7 - - 1.4 13.3 231
Armored cables
1 1.5 1/1.38 0.7 0.7 0.9 1.4 10.6 255
2 (Q) 1.5 1/1.38 0.7 0.7 0.9 1.4 11.5 327
1 2.5 1/1.78 0.7 0.7 0.9 1.4 11.2 296
2 (Q) 2.5 1/1.78 0.7 0.7 0.9 1.4 12.3 395
