IMSA 19-6/20-6(高速公路信号和通信电缆)

IMSA 19-6/20-6(高速公路信号和通信电缆)

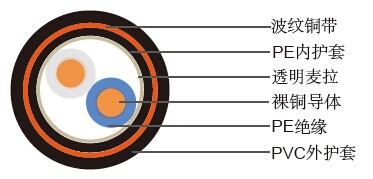

IMSA 19-6

应用

这些高速公路电缆敷设于地下管道或有增强单元支撑作为架空电缆，或直接埋于地下作为消防信号电缆或交通信号电缆。

电缆结构

- 导体: 实心铜导体，遵循ASTM B-3(多股可选）)
- 绝缘: 聚乙烯(PE)
- 成对: 两芯对绞
- 粘贴带: 透明麦拉，100%覆盖率
- 内护套: 聚乙烯(PE)
- 屏蔽: 波纹铜绕包带- 最少15%搭接
- 外护套: IMSA 19-2-黑色聚氯乙烯 (PVC)/
IMSA 20-2-黑色 聚乙烯(PE)

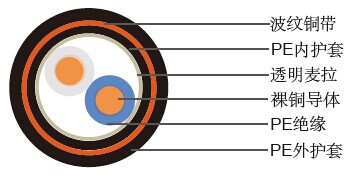

IMSA 20-6

IMSA 20-6

色彩编码

导体数 绝缘颜色 导体数 绝缘颜色
A线 B线 A线 B线
1 白色 蓝色 14 黑色 棕色
2 白色 桔色 15 黑色 Slate
3 白色 绿色 16 黄色 蓝色
4 白色 棕色 17 黄色 桔色
5 白色 Slate 18 黄色 绿色
6 红色 蓝色 19 黄色 棕色
7 红色 桔色 20 黄色 Slate
8 红色 绿色 21 紫色 蓝色
9 红色 棕色 22 紫色 桔色
10 红色 Slate 23 紫色 绿色
11 黑色 蓝色 24 紫色 棕色
12 黑色 桔色 25 紫色 Slate
13 黑色 绿色

粘贴带色彩编码: 含有25对以上线芯的电缆按单元分组。按照螺旋缠绕的彩色编码非吸湿性绕包区分，绕包带的色彩编码与25对线芯的编码一样.

额定温度

75°C

额定电压

600 V

电缆参数

AWG 对数 实心或多 股 绝缘厚度 内护套厚度 外护套厚度 外径 线缆重量
inches mm inches mm inches mm inches mm Lbs./
Kft 		Kg/Km
14 2 实心 0.025 0.64 0.045 1.14 0.06 1.52 0.685 17.40 196 292
14 4 实心 0.025 0.64 0.045 1.14 0.06 1.52 0.77 19.56 254 378
14 6 实心 0.025 0.64 0.045 1.14 0.08 2.03 0.96 24.38 367 546
14 8 实心 0.025 0.64 0.045 1.14 0.08 2.03 1.015 25.78 440 655
16 3 实心 0.025 0.64 0.045 1.14 0.06 1.52 0.66 16.76 166 247
16 6 实心 0.025 0.64 0.045 1.14 0.06 1.52 0.83 21.08 261 388
16 12 实心 0.025 0.64 0.045 1.14 0.06 1.52 1.09 27.69 459 683
16 18 实心 0.025 0.64 0.06 1.52 0.08 2.03 1.25 31.75 646 961
16 25 实心 0.025 0.64 0.06 1.52 0.08 2.03 1.41 35.81 836 1244
16 50 实心 0.025 0.64 0.075 1.91 0.11 2.79 2.015 51.18 1618 2408
