IMSA 19-2/20-2(高速公路信号和通信电缆)

IMSA 19-5/20-5(高速公路交通信号电缆)

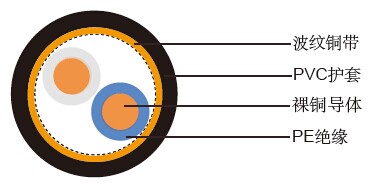

IMSA 19-2

应用

这些高速公路电缆通常敷设于地下管道或用作由支撑单元支撑的架空电缆，或安装于建筑物的快速通道，不包括电缆托盘，或用于 交通信号，交通控制系统，消防报警系统。

电缆结构

- 导体: 实心铜导体，遵循ASTM B-3
- 绝缘: 聚乙烯(PE)

- 成对: 两芯对绞
- 屏蔽: 波纹铜绕包带- 最少15%搭接
- 护套: IMSA 19-2- 黑色聚氯乙烯 (PVC)/
IMSA 20-2- 黑色 聚乙烯(PE)

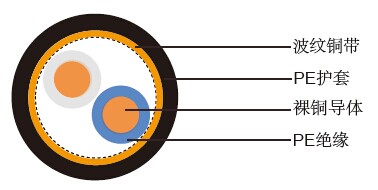

IMSA 20-2

色彩编码

导体数 绝缘颜色 导体数 绝缘颜色
A线 B线 A线 B线
1 白色 蓝色 14 黑色 棕色
2 白色 桔色 15 黑色 Slate
3 白色 绿色 16 黄色 蓝色
4 白色 棕色 17 黄色 桔色
5 白色 Slate 18 黄色 绿色
6 红色 蓝色 19 黄色 棕色
7 红色 桔色 20 黄色 Slate
8 红色 绿色 21 紫色 蓝色
9 红色 棕色 22 紫色 桔色
10 红色 Slate 23 紫色 绿色
11 黑色 蓝色 24 紫色 棕色
12 黑色 桔色 25 紫色 Slate
13 黑色 绿色

粘贴带色彩编码: 含有25对以上线芯的电缆按单元分组。按照螺旋缠绕的彩色编码非吸湿性绕包区分，绕包带的色彩编码与25对线芯的编码一样.

额定温度

75°C

额定电压

600 V

电缆参数

AWG 对数 实心或多 股 绝缘厚度 护套厚度 外径 线缆重量
inches mm inches mm inches mm Lbs./Kft Kg/Km
14 1 实心 0.025 0.64 0.045 1.14 0.41 10.41 87 129
14 2 实心 0.025 0.64 0.06 1.52 0.63 16.00 141 210
14 4 实心 0.025 0.64 0.06 1.52 0.69 17.53 214 318
14 6 实心 0.025 0.64 0.08 2.03 0.87 22.10 320 476
14 8 实心 0.025 0.64 0.08 2.03 0.92 23.37 398 592
16 3 实心 0.025 0.64 0.08 2.03 0.58 14.73 135 201
16 6 实心 0.025 0.64 0.08 2.03 0.76 19.30 343 510
16 12 实心 0.025 0.64 0.08 2.03 0.97 24.64 406 604
16 18 实心 0.025 0.64 0.08 2.03 1.15 29.21 560 833
16 25 实心 0.025 0.64 0.08 2.03 1.31 33.27 740 1101
16 50 实心 0.025 0.64 0.11 2.79 1.83 46.48 1526 2271
