IMSA 19-1(高速公路交通信号电缆)

IMSA 19-1(高速公路交通信号电缆)

应用

这些高速公路电缆适用于交通信号，交通控制系统，火灾报警系统，地下管道和空中安装的户外或室内使用。用于额定电压600伏75℃潮湿或干燥的环境中。

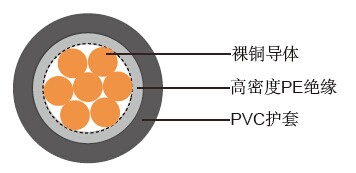

电缆结构

- 导体: 实心铜导体，遵循ASTM B-3，多股铜导体，遵循ASTM B-8, & B-174
- 绝缘: 高密度聚乙烯(HDPE)
- 护套: 黑色聚氯乙烯 (PVC)

色彩编码

导体数 绝缘颜色 色带颜色 导体数 绝缘颜色 色带颜色
1 黑色 – 14 绿色 白色
2 白色 – 15 蓝色 白色
3 红色 – 16 黑色 红色
4 绿色 – 17 白色 红色
5 桔色 – 18 桔色 红色
6 蓝色 – 19 蓝色 红色
7 白色 黑色 20 红色 绿色
8 红色 黑色 21 桔色 绿色
9 绿色 黑色 22 黑色 –
10 桔色 黑色 23 白色 –
11 蓝色 黑色 24 红色 –
12 黑色 白色 25 绿色 –
13 红色 白色

额定温度

75°C

额定电压

600 V

电缆参数

AWG 导体数 实心或多 股 绝缘厚度 护套厚度 外径 线缆重量
inches mm inches mm inches mm Lbs./ Kft Kg/ Km
14 2 实心 0.025 0.64 0.045 1.14 0.325 8.26 58 86
14 2 7股 0.025 0.64 0.045 1.14 0.341 8.66 63 94
14 3 实心 0.025 0.64 0.045 1.14 0.342 8.69 75 112
14 3 7股 0.025 0.64 0.045 1.14 0.357 9.07 81 121
14 4 实心 0.025 0.64 0.045 1.14 0.372 9.45 94 140
14 4 7股 0.025 0.64 0.045 1.14 0.389 9.89 98 146
14 5 实心 0.025 0.64 0.045 1.14 0.406 10.31 113 168
14 5 7股 0.025 0.64 0.045 1.14 0.42 10.67 113 168
14 7 实心 0.025 0.64 0.045 1.14 0.44 11.18 146 217
14 7 7股 0.025 0.64 0.045 1.14 0.464 11.79 154 229
14 9 实心 0.025 0.64 0.045 1.14 0.511 12.98 186 277
14 9 7股 0.025 0.64 0.06 1.52 0.571 14.50 212 315
14 10 实心 0.025 0.64 0.06 1.52 0.586 14.88 220 327
14 10 7股 0.025 0.64 0.06 1.52 0.586 14.88 227 338
14 11 7股 0.025 0.64 0.06 1.52 0.618 15.70 250 372
14 12 实心 0.025 0.64 0.06 1.52 0.603 15.31 254 378
14 12 7股 0.025 0.64 0.06 1.52 0.636 16.15 267 397
14 14 7股 0.025 0.64 0.06 1.52 0.668 16.97 304 452
14 15 实心 0.025 0.64 0.06 1.52 0.667 16.94 311 463
14 15 7股 0.025 0.64 0.06 1.52 0.704 17.88 328 488
14 16 实心 0.025 0.64 0.06 1.52 0.667 16.94 325 484
14 16 7股 0.025 0.64 0.06 1.52 0.704 17.88 341 507
14 19 实心 0.025 0.64 0.06 1.52 0.701 17.81 375 558
14 19 7股 0.025 0.64 0.06 1.52 0.741 18.82 393 585
14 20 实心 0.025 0.64 0.06 1.52 0.737 18.72 395 588
14 20 7股 0.025 0.64 0.06 1.52 0.779 19.79 415 617
14 21 7股 0.025 0.64 0.06 1.52 0.779 19.79 432 643
14 25 实心 0.025 0.64 0.06 1.52 0.796 20.22 478 711
14 25 7股 0.025 0.64 0.08 1.52 0.918 23.32 544 809
12 2 实心 0.03 0.76 0.045 1.14 0.382 9.70 58 86
12 2 7股 0.03 0.76 0.045 1.14 0.397 10.08 87 129
12 3 实心 0.03 0.76 0.045 1.14 0.398 10.11 108 161
12 3 7股 0.03 0.76 0.045 1.14 0.42 10.67 113 168
12 4 实心 0.03 0.76 0.045 1.14 0.439 11.15 135 201
12 4 7股 0.03 0.76 0.045 1.14 0.459 11.66 141 210
12 5 实心 0.03 0.76 0.045 1.14 0.48 12.19 163 243
12 5 7股 0.03 0.76 0.045 1.14 0.503 12.78 172 256
12 7 实心 0.03 0.76 0.06 1.52 0.555 14.10 237 353
12 7 7股 0.03 0.76 0.06 1.52 0.579 14.71 244 363
12 9 实心 0.03 0.76 0.06 1.52 0.64 16.26 281 418
12 9 7股 0.03 0.76 0.06 1.52 0.673 17.09 310 461
12 10 7股 0.03 0.76 0.06 1.52 0.726 18.44 338 503
12 12 实心 0.03 0.76 0.06 1.52 0.711 18.06 372 553
12 12 7股 0.03 0.76 0.06 1.52 0.753 19.13 393 585
12 16 实心 0.03 0.76 0.06 1.52 0.793 20.14 449 668
12 19 7股 0.03 0.76 0.08 2.03 0.918 23.32 625 930
12 20 实心 0.03 0.76 0.08 2.03 0.922 23.42 631 939
10 2 实心 0.031 0.79 0.045 1.14 0.421 10.70 110 164
10 2 7股 0.031 0.79 0.045 1.14 0.443 11.25 118 176
10 3 实心 0.031 0.79 0.045 1.14 0.445 11.30 150 223
10 3 7股 0.031 0.79 0.045 1.14 0.469 11.91 155 231
10 4 7股 0.031 0.79 0.06 1.52 0.542 13.77 216 321
10 5 7股 0.031 0.79 0.06 1.52 0.596 15.14 263 391
