BS 6346高速公路交通信号电缆

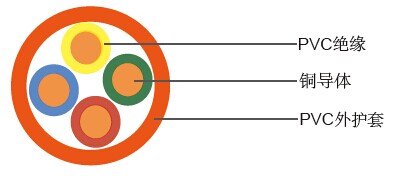

非铠装

应用

高速公路交通信号电缆一般用于交通信号设备的内部链接，也可用于需要高机械强度配置的应用中.

标准

BS 6346, BS 6360, BS 7655

电缆结构

- 导体: 实心退火铜, 遵循BS 6360, 1类
- 绝缘:聚氯乙烯 (PVC), TI1, 遵循BS 7655
- 内衬(铠电缆装):聚氯乙烯 (PVC)
- 铠装(铠电缆装): 镀锌钢丝铠装
- 护套:聚氯乙烯 (PVC), TM1, 遵循BS7655
- 护套颜色: 桔色

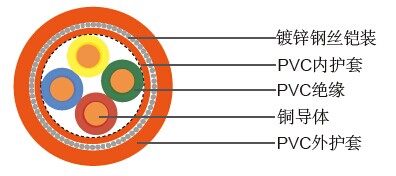

铠装

色彩编码

4芯- 红色, 蓝色, 黄色, 绿色
8芯- 棕色, 黄色, 绿色, 红色, 白色, 蓝色, 黑色, 桔色
12芯- 棕色, 黄色, 绿色, 红色, 白色, 蓝色, 黑色, 桔色, 红色/白色, 灰色, 红色/蓝色, 紫色
16芯- 棕色, 黄色, 绿色, 红色, 白色, 蓝色, 黑色, 桔色, 红色/白色, 灰色, 红色/蓝色, 紫色, 棕色/红色, 黄色/红
色, 灰色/红色, 黑色/红色
20芯- 棕色, 黄色, 绿色, 红色, 白色, 蓝色, 黑色, 桔色, 红色/白色, 灰色, 红色/蓝色, 紫色, 棕色/红色, 黄色/红
色, 灰色/红色, 黑色/红色, 紫色/红色, 桔色/红色, 绿色/红色, 蓝色/白色

技术参数

- 额定电压: 600/Kft volts
- 导体电阻: at 20°C: 18.1ohms/km(1.0mm2)
12.1 ohms/km(1.5mm2)
- 最小弯曲半径: 6 x Ø
- 温度范围: -15º C - +70º C
- 短路温度: 160ºC
- 阻燃: BS EN 60332-1-2

电缆参数

芯数	标称截面积	标称导体股数/直径	绝缘厚度	内衬 厚度	铠装直径	护套厚度	标称外径	标称电缆重量
	mm2	NO./mm	mm	mm	mm	mm	mm	Kg/km
非铠装
8	1.0	1/1.13	0.63	-	-	1.4	12.6	218
12	1.0	1/1.13	0.63	-	-	1.5	13.5	305
8*	1.0	1/1.13	0.63	-	-	1.4	14.5	523
铠装
4	1.0	1/1.13	0.63	0.8	0.9	1.4	13.3	325
8	1.0	1/1.13	0.63	0.8	0.9	1.4	15.6	413
12	1.0	1/1.13	0.63	0.8	1.25	1.5	17.9	567
16	1.0	1/1.13	0.63	0.8	1.25	1.5	19.9	774
20	1.0	1/1.13	0.63	0.8	1.25	1.6	22.0	905
4	1.5	1/1.38	0.63	0.8	0.9	1.4	12.5	363
8	1.5	1/1.38	0.63	0.8	0.9	1.4	15.8	534
12	1.5	1/1.38	0.63	0.8	1.25	1.5	18.5	704
16	1.5	1/1.38	0.63	0.8	1.25	1.6	20.0	836
20	1.5	1/1.38	0.63	0.8	1.25	1.6	21.5	1040
8*	1.0	1/1.13	0.63	0.8	0.9	1.4	16.3	533

* 包括额外的 6mm2 接地线
