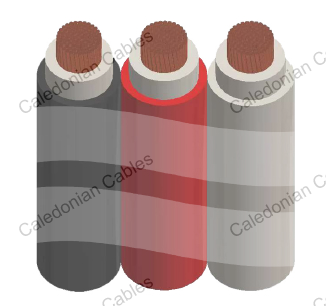

600/1000V IEC 60502-1标准交联聚乙烯绝缘低烟无卤护套电力电缆（三芯）

FTX300 1RZ1-R / N2XOH (CU/XLPE/LSZH 600/1000V Class 2)

应用

IEC 60502-1 600/1000V XLPE绝缘LSZH护套电力电缆 一般用于固定安装。适用于建筑布线，特别是在烟雾排放可能对生命造成潜在威胁的区域，但不能直接埋在地下或埋在管道中。此电缆产品已通过TUV认证。

标准

IEC 60228 标准;IEC 60502-1 标准

防火性能

防火性能

阻燃性（单根垂直线缆测试） IEC 60332-1-2 标准;EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试） IEC 60332-3-24 标准;EN 60332-3-24 标准
无卤 IEC 60754-1 标准;EN 50267-2-1 标准
无腐蚀性气体排放 IEC 60754-2 标准;EN 50267-2-2 标准
最小烟雾释放 IEC 61034-2 标准;EN 61034-2 标准

额定电压

600/1000V

电缆结构

600/1000V XLPE绝缘LSZH护套电力电缆 IEC 60502-1电力电缆(单芯)
导体 2 类柔性铜。
绝缘 交联聚乙烯 XLPE。
外护套 无卤素热塑性化合物 HFFR。
外护套可选 抗紫外线、耐碳氢化合物、耐油、防啮齿动物和防白蚁 properties 可以作为 option 提供。

色码

绝缘颜色 自然
护套颜色 黑色、红色和白色或黑色、红色和蓝色。

物理性能和热性能

最大工作温度范围 90°C
最大短路温度(5s): 250°C
Overload maximum core temperature 130°C

结构参数

导体 FTX300 1RZ1-R / N2XOH
芯数 × 截面积 导体类型 导体直径 最小绝缘厚度
 最小外护套厚度 大约总直径 大约重量
No.×mm²
mm mm mm mm kg/km
10 2 4.1 0.7 0.9 7.7×22.7 393
16 2 5.3 0.7 0.9 8.8×26.0 565
25 2 6.6 0.9 0.9 10.5×31.2 845
35 2 7.8 0.9 0.9 11.7×34.8 1127
50 2 9.3 1.0 0.9 13.5×40.2 1571
70 2 11.3 1.1 1.0 15.8×47.1 2171
95 2 12.8 1.1 1.0 17.4×51.9 2769
120 2 14.5 1.2 1.1 19.5×58.2 3550
150 2 16.2 1.4 1.2 21.8×65.1 4286
185 2 18.0 1.6 1.2 24.0×71.7 5214
240 2 20.7 1.7 1.2 26.9×80.4 6813
300 2 23.2 1.8 1.3 29.9×89.3 8419
400 2 26.5 2.0 1.5 34.0×101.6 11109
500 2 30.3 2.2 1.6 38.5×115.1 14387

电气性能

导体工作温度 90°C
环境温度 30°C



Conductor Cross- sectional area Max. DC Resist. Cond. 20°C Perm. Current Buried/Duct 20°C Perm. Current Rating In Air 30°C - flat formation Current Rating In Air 30°C - trefoil Nominal Capacitance
mm² Ohm/km A A A pF/m
10 1.91 58 77 74 445
16 1.21 75 105 101 593
25 0.78 96 141 135 549
35 0.554 115 176 169 637
50 0.386 135 216 207 682
70 0.272 167 279 268 750
95 0.206 197 342 328 840
120 0.161 223 400 383 873
150 0.129 251 464 444 843
185 0.108 281 533 510 803
240 0.0801 324 634 607 866
300 0.0641 365 736 703 916
400 0.0486 426 868 823 944
500 0.0384 481 998 946 983
