600/1000V BS 6724标准XLPE绝缘LSZH护套铠装防火阻燃电力电缆 (2-5芯)

FTX400 1RZ1MZ1-R (CU/XLPE/LSZH/SWA/LSZH 600/1000V Class 2)

防火阻燃电缆应用

BS 6724标准 600/1000V XLPE绝缘LSZH护套防火阻燃电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。该产品已通过 TUV 认证。

防火阻燃电缆标准

设计符合 BS 6724

认证:
TUV 认证 (No.B 098200 0030 Rev.00)

防火性能

阻燃性（单根垂直线缆测试） IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试） IEC 60332-3-24; EN 60332-3-24
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

额定电压

600/1000V

防火阻燃电缆结构

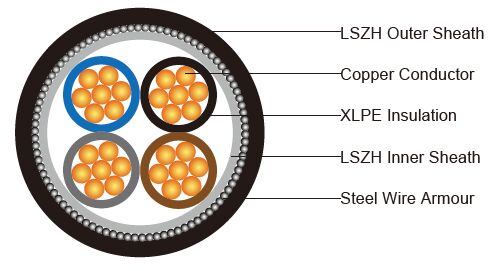

600/1000V XLPE绝缘LSZH护套电力电缆 电力电缆BS 6724(2-5芯)
导体 退火铜线，按BS EN 60228 2类绞合。
绝缘 GP8型XLPE符合BS 7655-1.3.GP6型HEP符合BS 7655-1.2 或交联型聚烯烃材料EI 5按照BS EN 50363-5 可提供选择。
内护套 挤出的聚合物材料层。
铠装 镀锌钢丝铠装
外护套 聚合物材料LTS 1的挤出层符合 BS 7655-6.1。
外护套可选 可提供防紫外线，耐烃，防油，防啮齿动物，防白蚁等性能。

色码

绝缘颜色 2芯:棕色和蓝色。
3芯:棕色，黑色和灰色。
4芯:蓝色，棕色，黑色和灰色。
5芯:绿色和黄色，蓝色，棕色，黑色，灰色。
护套颜色 黑色;其他颜色可根据要求提供。

物理性能和热性能

最大工作温度范围 90°C
最大短路温度(5s): 250°C
最小弯曲半径: 8 × OD

防火阻燃电缆结构参数

导体 FTX400 1RZ1MZ1-R
芯数× 截面积 导体类型 标称绝缘厚度 标称内衬厚度 标称钢丝铠装直径 标称护套厚度 标称总外径 大约重量
No.×mm² 　 mm mm mm mm mm kg/km
2芯
2×1.5a 2 0.6 0.8 0.9 1.3 12.1 294
2×2.5a 2 0.7 0.8 0.9 1.4 13.6 354
2×4a 2 0.7 0.8 0.9 1.4 14.7 420
2×6a 2 0.7 0.8 0.9 1.4 15.9 497
2×10a 2 0.7 0.8 0.9 1.5 18.0 650
2×16a 2 0.7 0.8 1.25 1.5 20.4 964
2×25a 2 0.9 0.8 1.25 1.6 24.1 1314
2×25b 2 0.9 0.8 1.25 1.6 20.4 1254
2×35a 2 0.9 1.0 1.6 1.7 27.7 1832
2×35b 2 0.9 1.0 1.6 1.7 23.3 1736
2×50b 2 1.0 1.0 1.6 1.8 25.8 2261
2×70b 2 1.1 1.0 1.6 1.9 29.0 2922
2×95b 2 1.1 1.2 2.0 2.0 33.1 4029
2×120b 2 1.2 1.2 2.0 2.1 36.1 4796
2×150b 2 1.4 1.2 2.0 2.2 39.3 5646
2×185b 2 1.6 1.4 2.5 2.4 44.7 7365
2×240b 2 1.7 1.4 2.5 2.5 49.0 9027
2×300b 2 1.8 1.6 2.5 2.6 53.5 10832
2×400b 2 2.0 1.6 2.5 2.8 59.0 13216
3芯
3×1.5a 2 0.6 0.8 0.9 1.3 12.6 320
3×2.5a 2 0.7 0.8 0.9 1.4 14.1 401
3×4a 2 0.7 0.8 0.9 1.4 15.3 487
3×6a 2 0.7 0.8 0.9 1.4 16.6 588
3×10a 2 0.7 0.8 1.25 1.5 19.5 906
3×16a 2 0.7 0.8 1.25 1.6 21.6 1190
3×25a 2 0.9 1.0 1.6 1.7 26.7 1858
3×25b 2 0.9 1.0 1.6 1.7 23.6 1755
3×35a 2 0.9 1.0 1.6 1.8 29.4 2298
3×35b 2 0.9 1.0 1.6 1.8 25.7 2154
3×50b 2 1.0 1.0 1.6 1.8 28.5 2858
3×70b 2 1.1 1.0 1.6 1.9 32.2 3761
3×95b 2 1.1 1.2 2.0 2.1 37.0 5204
3×120b 2 1.2 1.2 2.0 2.2 40.4 6258
3×150b 2 1.4 1.4 2.5 2.3 45.5 7989
3×185b 2 1.6 1.4 2.5 2.4 49.8 9586
3×240b 2 1.7 1.4 2.5 2.6 55.1 11930
3×300b 2 1.8 1.6 2.5 2.7 60.2 14427
3×400b 2 2.0 1.6 2.5 2.9 66.6 17765
4芯
4×1.5a 2 0.6 0.8 0.9 1.3 13.3 388
4×2.5a 2 0.7 0.8 0.9 1.4 15.0 460
4×4a 2 0.7 0.8 0.9 1.4 16.4 566
4×6a 2 0.7 0.8 1.25 1.5 18.7 813
4×10a 2 0.7 0.8 1.25 1.5 21.1 1073
4×16a 2 0.7 0.8 1.25 1.6 23.4 1431
4×25a 2 0.9 1.0 1.6 1.7 28.9 2239
4×25b 2 0.9 1.0 1.6 1.7 26.1 2102
4×35a 2 0.9 1.0 1.6 1.8 31.9 2797
4×35b 2 0.9 1.0 1.6 1.8 28.6 2606
4×50b 2 1.0 1.0 1.6 1.9 32.0 3530
4×70b 2 1.1 1.2 2.0 2.1 37.7 5074
4×95b 2 1.1 1.2 2.0 2.2 41.7 6474
4×120b 2 1.2 1.4 2.5 2.3 47.1 8390
4×150b 2 1.4 1.4 2.5 2.4 51.4 9947
4×185b 2 1.6 1.4 2.5 2.6 56.6 12096
4×240b 2 1.7 1.6 2.5 2.7 63.0 15109
4×300b 2 1.8 1.6 2.5 2.9 68.8 18276
4×400b 2 2.0 1.8 3.15 3.2 78.1 23849
5芯
5×1.5a 2 0.6 0.8 0.9 1.4 14.3 413
5×2.5a 2 0.7 0.8 0.9 1.4 16.1 521
5×4a 2 0.7 0.8 0.9 1.5 17.8 658
5×6a 2 0.7 0.8 1.25 1.5 20 932
5×10a 2 0.7 0.8 1.25 1.6 22.9 1258
5×16a 2 0.7 1.0 1.6 1.7 26.6 1893
5×25a 2 0.9 1.0 1.6 1.8 31.5 2646
5×35a 2 0.9 1.0 1.6 1.9 34.8 3326
5×50a 2 1.0 1.2 2 2 40.4 4567
5×70a 2 1.1 1.2 2 2.2 46.3 6056
a 圆形或压实圆形绞合导体(2类)。
b 异形绞合导体(2类)。

电气性能

导体工作温度 90°C
环境温度 30°C
Ground 环境温度: 20°C

载流容量 (Amp)根据 BS 7671:2008 table 4E4A

导体截面积 参考方法C（直接用夹子夹住） 参考方法E (在一个有孔径的电缆匣中，垂直或者水平) 参考方法D (在建筑物内或周围直接接地或在管道接地)
1根2芯电缆*，单相交流或直流电 1根3芯或4芯电缆*，三相交流电 1根2芯电缆，单相交流或直流电 1根3芯或4芯电缆*，三相交流电 1根2芯电缆*，单相交流或直流电 1根3芯或4芯电缆，三相交流电
1 2 3 4 5 6 7
mm2 A A A A A A
1.5 27 23 29 25 25 21
2.5 36 31 39 33 33 28
4 49 42 52 44 43 36
6 62 53 66 56 53 44
10 85 73 90 78 71 58
16 110 94 115 99 91 75
25 146 124 152 131 116 96
35 180 154 188 162 139 115
50 219 187 228 197 164 135
70 279 238 291 251 203 167
95 338 289 354 304 239 197
120 392 335 410 353 271 223
150 451 386 472 406 306 251
185 515 441 539 463 343 281
240 607 520 636 546 395 324
300 698 599 732 628 446 365
400 787 673 847 728 - -

电压降（A/M）根据BS 7671:2008 table 4E4B

导体截面积 2芯电缆，直流电 2芯电缆*，单相交流电 3芯或4芯电缆*，三相交流电
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.5 31 31 27
2.5 19 19 16
4 12 12 10
6 7.9 7.9 6.8
10 4.7 4.7 4.0
16 2.9 2.9 2.5
　 　 r x z r x z
25 1.85 1.85 0.160 1.90 1.60 0.140 1.65
35 1.35 1.35 0.155 1.35 1.15 0.135 1.15
50 0.98 0.99 0.155 1.00 0.86 0.135 0.87
70 0.67 0.67 0.150 0.69 0.59 0.130 0.60
95 0.49 0.50 0.150 0.52 0.43 0.130 0.45
120 0.39 0.40 0.145 0.42 0.34 0.130 0.37
150 0.31 0.32 0.145 0.35 0.38 0.125 0.30
185 0.25 0.26 0.145 0.29 0.22 0.125 0.26
240 0.195 0.200 0.140 0.24 0.175 0.125 0.21
300 0.155 0.160 0.140 0.21 0.140 0.120 0.185
400 0.120 0.130 0.140 0.190 0.115 0.120 0.165
注:r =工作温度下导体电阻
x =电抗
z =阻抗
