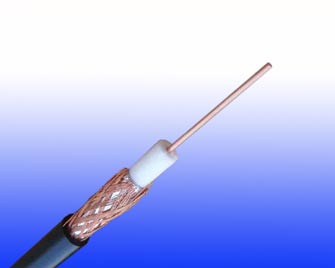

RG6 A/U LSZH阻燃同轴缆
应用
RG6 A/U LSZH阻燃同轴缆是专为安防监控、安检、烟雾探测和疏散监视应用程序设计, 需要持续的功能在火灾情况中。基于该系列线缆低烟无卤的结构, 所以在公开场合,商业和工业环境使用的理想选择。
标准
标准适应MIL-C-17
防火标准
| 阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
| 降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无毒有害气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
60V
线缆结构
| 导体 |
裸铜导体, 实心符合IEC(EN) 60228 class 1。 |
| 绝缘 |
发泡PE 复合物 |
| 总屏蔽 |
铝箔(100%)+铝网编织 (70%) |
| 外护套 |
热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6标准SW2-SW4也可以提供）．防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。 |
物理性能和热性能
| 操作温度范围（固定） |
-30°C - + 70°C |
| 温度范围安装(移动状态) |
-5°C - +60°C |
| 最小弯曲半径 |
8×总外径 |
电气特性
| 阻抗 |
75±5Ω |
| 电容 |
54 NF/KM |
| 速度比率(%) |
82 |
| 绝缘电阻 |
>5000 Mohm.Km |
| 屏蔽覆盖率 |
AL FOIL(100%)+AL 70% |
| DC直流电阻 |
|
| 内导体 |
23.1 Ω/km |
| 外导体 |
31 Ω/km |
衰减
| 频率(MHz) |
衰减(dB/100 m) |
衰减(dB/100ft) |
| 50 |
5.0 |
1.5 |
| 100 |
6.4 |
1.96 |
| 200 |
9.2 |
2.8 |
| 500 |
14.5 |
4.4 |
| 600 |
15.9 |
4.9 |
| 800 |
17.7 |
5.4 |
| 1000 |
21.9 |
6.7 |
| 1350 |
24.9 |
7.6 |
| 1750 |
29.0 |
8.8 |
| 2050 |
33.1 |
10.1 |
| 2400 |
36.4 |
11.1 |
回波损耗
| 频率(MHz) |
回波损耗 (dB) |
| 30-300 |
>28dB |
| 300-600 |
>24dB |
| 600-900 |
>22dB |
结构参数
| 订货信息 |
导体外径 |
标称绝缘外径 |
标称屏蔽No.x外径 |
标称总外径 |
大约重量 |
|
mm |
mm |
No.×mm |
mm |
kg/km |
| FTX-RG6 A/U |
1.02 |
4.57 ± 0.20 |
96×0.12 |
7.00 |
81.6 |
