松套层绞式水下光缆
应用及描述
松套层绞式水下光缆具有很好的抗张强度，侧压阻滞性和优秀的机械性能，能很好的适应周围的工作环境。直径小，重量轻，配以很好的抗张强度和侧压阻滞性，适合水底的工作环境，用以连接通讯设备和持久信息系统。
松套层绞式水下光缆包含5-36根光纤，由松套管和填充物总共3层围绕在中心加强键周围，加上PE外护套。
每根束管包含4-12根光纤，实心或多股钢丝加上聚乙烯通常被用作中心加强键。如果不需要金属加强键，可以用FRP 作为中心加强键。纺轮沙或玻璃丝在束管周围形成保护并增加抗张强度。这种光缆的第一层为PE 内护套和皱纹钢带铠装，第二层为PE 内护套和钢丝铠装，然后是PE 外护套。在护套内增加一层铝带可以达到防潮和屏蔽的效果， 在护套内增加一个割裂绳可以方便光缆的移动。
标准
- GR409-CORE TIA/EIA 568B.3 ICEA-S-83-59
- 周期温度标准： IEC60794-1-2-F2
- 弯曲标准： IEC60794-1-2-E6
- 抗拉强度标准： IEC60794-1-2-E1A 扭转标准： IEC60794-1-2-E7
- 允许压扁标准： IEC60794-1-2-E3
- 扭结标准： IEC60794-1-2-E10
- 冲击标准： IEC60794-1-2-E4 电缆弯曲标准： IEC60794-1-2-E11
- 冷弯曲标准： IEC60794-1-2-E11

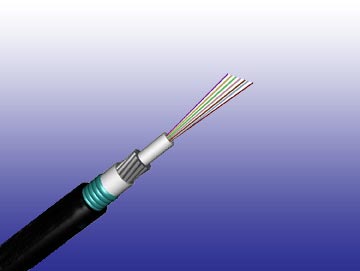

光缆结构
光缆特性
- 松套管结构可提供环境保护
- 油膏填充的松套管可为光纤提供极为有效的保护
- 按色码染色的光纤和粘结器为安装时快速和简易分辨提供了可能
- 光缆的重量很轻, 设计很灵活, 方便安装
- 防紫外线和防潮性能为室外应用提供了方便
- 光缆直径很小, 设计紧凑
- 提供中心加强件
- 有防白蚁和啮齿动物的设计备选
- 可选铝箔防潮层具备防电磁干扰性能
安全标准
| 通用级别 易燃性测试 |
OFN (UL1581) |
| 提升级别 易燃性测试 |
OFNR/FT4 (UL1666) |
| 至高级别 易燃性测试 |
OFNP/FT6 (UL 910) |
| 阻燃聚氯乙烯级别 易燃性测试 |
IEC60332-1 |
| 低烟无卤级别 卤素含量测试 |
IEC 60754-1
|
| 阻燃低烟无卤级别 酸度测试 |
IEC 60754; 烟雾排放测试:IEC61034-1/2 |
| 烟雾排放测试 |
IEC61034-1/2 |
| 易燃性测试 |
IEC60332-1 & IEC 60332-3C/A |
| 阻燃级别 耐火测试 |
IEC 60331 / BS 6387 CWZ |
机械性能
| 最小弯曲半径 |
安装: 20×OD 实际值: 10×OD |
| 允许压扁力 |
875N/cm (500lb/in 3.5N/cm (Lg) |
| 最大承受压力 |
2000N
|
| 温度范围 |
工作温度范围: -40℃ to +70℃
存储温度范围: -50℃ to +70℃ |
| 转弯 |
180 x 10倍, 125 x OD |
| 循环缠绕 |
铠装电缆为20周， 非铠装电缆为100周 |
| 反复冲击力 |
2.9 N.m (J) 3*2 impacts |
中心束管式水下光缆参数
| 光纤数量 |
标称重量 (kg/km) |
标称重量 (lb/kft) |
标称外径 (mm) |
标称外径 (in) |
最大张力 |
|
| 2-24 |
650 |
436.24 |
20.3 |
0.798 |
8000/1800 |
2650/595 |
| 26-36 |
716 |
480.54 |
21.6 |
0.849 |
8000/1800 |
2650/595 |
| 38-72 |
1008 |
676.51 |
25.2 |
0.991 |
8000/1800 |
2650/595 |
