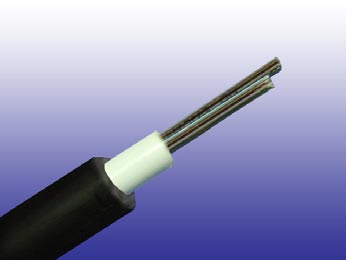

中心松套管带状光纤光缆
应用及描述
中心松套管带状光纤光缆在各种野外环境都可以保持优质的传导性，主要应用于长距离通讯，用户网络系统，分配，支流网络系统，局域网络系统。
中心松套管带状光纤光缆每管内包含12根带状光纤及防水凝胶填充。光纤带可以用手工工具剥离。芳纶纱或玻璃纤维纱绕包在套管外保护其不受拉伸损坏。外护套材料为聚乙烯，聚氯乙烯，低烟无卤，其中聚乙烯具有防水功能。如果需要直埋，加钢丝铠装或钢带铠装结构，内护套为聚乙烯或聚氯乙烯。一层铝带敷在护套内侧具有防水屏蔽作用。撕列绳在护套内侧，方便移动护套。
标准
- GR409-CORE TIA/EIA 568B.3 ICEA-S-83-59
- 周期温度标准： IEC60794-1-2-F2
- 弯曲标准： IEC60794-1-2-E6
- 抗拉强度标准： IEC60794-1-2-E1A 扭转标准： IEC60794-1-2-E7
- 允许压扁标准： IEC60794-1-2-E3
- 扭结标准： IEC60794-1-2-E10
- 冲击标准： IEC60794-1-2-E4 电缆弯曲标准： IEC60794-1-2-E11
- 冷弯曲标准： IEC60794-1-2-E11
光缆结构
光缆特性
- 大数量小直径光纤密集
- 非常适于大量熔接
- 适于管线安装
- 高质量的充油松套管提供带状光纤令人满意的机械性能
- 撕裂绳可易于剥除外护套
- 具备防紫外和防潮的特性, 可室外安装
- 干燥的阻水芯设计便于操作
安全标准
| 通用级别 易燃性测试 |
OFN (UL1581) |
| 提升级别 易燃性测试 |
OFNR/FT4 (UL1666) |
| 至高级别 易燃性测试 |
OFNP/FT6 (UL 910) |
| 阻燃聚氯乙烯级别 易燃性测试 |
IEC60332-1 |
| 低烟无卤级别 卤素含量测试 |
IEC 60754-1
|
| 阻燃低烟无卤级别 酸度测试 |
IEC 60754; 烟雾排放测试:IEC61034-1/2 |
| 烟雾排放测试 |
IEC61034-1/2 |
| 易燃性测试 |
IEC60332-1 & IEC 60332-3C/A |
| 阻燃级别 耐火测试 |
IEC 60331 / BS 6387 CWZ |
机械性能
| 最小弯曲半径 |
安装: 20×OD 实际值: 10×OD |
| 允许压扁力 |
875N/cm (500lb/in 3.5N/cm (Lg) |
| 最大承受压力 |
2000N
|
| 温度范围 |
工作温度范围: -40℃ to +70℃
存储温度范围: -50℃ to +70℃ |
| 转弯 |
180 x 10倍, 125 x OD |
| 循环缠绕 |
铠装电缆为20周， 非铠装电缆为100周 |
| 反复冲击力 |
2.9 N.m (J) 3*2 impacts |
中心松套管带状光纤光缆非铠装结构参数
| 光纤数量 |
标称重量 (kg/km) |
标称重量 (lb/kft) |
标称外径 (mm) |
标称外径 (in) |
最大张力 |
| 12-96 |
166 |
111.41 |
16.2 |
0.637 |
280 |
210 |
| 108-144 |
208 |
139.6 |
18.5 |
0.727 |
300 |
230 |
| 156-216 |
244 |
163.76 |
20.5 |
0.806 |
330 |
250 |
中心松套管带状光纤光缆铠装结构参数
| 光纤数量 |
标称重量 (kg/km) |
标称重量 (lb/kft) |
标称外径 (mm) |
最大张力 |
| 2-24 |
233 |
156.38 |
14.8 |
2670/600 |
890/200 |
| 36-72 |
276 |
185.23 |
16.1 |
2670/600 |
890/200 |
| 96-144 |
316 |
212.08 |
17.1 |
2670/600 |
890/200 |
