紧包缓冲式PVC/LSZH护套布线光缆
应用及描述
紧包缓冲式PVC/LSZH护套布线光缆应用与配线箱之间，以及配线箱和终端设备之间的连接。适于多种室内和室外应用，包括建筑物之间的管道布线以及建筑物内部的提升井布线。
标准
- GR409-CORE TIA/EIA 568B.3 ICEA-S-83-59
- 周期温度标准： IEC60794-1-2-F2
- 弯曲标准： IEC60794-1-2-E6
- 抗拉强度标准： IEC60794-1-2-E1A 扭转标准： IEC60794-1-2-E7
- 允许压扁标准： IEC60794-1-2-E3
- 扭结标准： IEC60794-1-2-E10
- 冲击标准： IEC60794-1-2-E4 电缆弯曲标准： IEC60794-1-2-E11
- 冷弯曲标准： IEC60794-1-2-E11
光缆结构

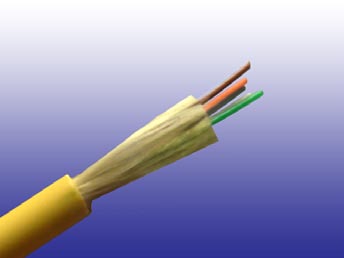

布线光缆由数根多种颜色PVC紧包缓冲光纤组成。内部有芳纶纱来提高抗拉强度，不包含任何金属构件。外护套可选用阻燃PVC或者低烟无卤。
光缆特性
用于紧凑性和轻型局域网及分发式应用
适合室内和室外使用-无需拼接在建筑入口处
阻燃或无卤低烟为室内设施在户外具有耐腐蚀，耐水性，和紫外线防护装置
在直埋或空中架设安装中，可选铠装电缆以加强保护
在有限的管道空间中，具有良好的强度和延长性
可以合理的节约经济成本
高品质的紧缓冲涂层对光纤的周围环境和机械都有保护作用
安全标准
| 通用级别 易燃性测试 |
OFN (UL1581) |
| 提升级别 易燃性测试 |
OFNR/FT4 (UL1666) |
| 至高级别 易燃性测试 |
OFNP/FT6 (UL 910) |
| 阻燃聚氯乙烯级别 易燃性测试 |
IEC60332-1 |
| 低烟无卤级别 卤素含量测试 |
IEC 60754-1
|
| 阻燃低烟无卤级别 酸度测试 |
IEC 60754; 烟雾排放测试:IEC61034-1/2 |
| 烟雾排放测试 |
IEC61034-1/2 |
| 易燃性测试 |
IEC60332-1 & IEC 60332-3C/A |
| 阻燃级别 耐火测试 |
IEC 60331 / BS 6387 CWZ |
机械性能
| 最小弯曲半径 |
安装: 20×OD 实际值: 10×OD |
| 允许压扁力 |
875N/cm (500lb/in 3.5N/cm (Lg) |
| 最大承受压力 |
2000N
|
| 温度范围 |
工作温度范围: -40℃ to +70℃
存储温度范围: -50℃ to +70℃ |
| 转弯 |
180 x 10倍, 125 x OD |
| 循环缠绕 |
铠装电缆为20周， 非铠装电缆为100周 |
| 反复冲击力 |
2.9 N.m (J) 3*2 impacts |
紧包缓冲式布线光缆参数
| 光纤数量 |
标称重量 (kg/km) |
标称重量 (lb/kft) |
标称外径 (mm) |
标称外径 (in) |
最大张力 |
| 2-6 |
26 |
17.45 |
5 |
0.197 |
1000/225 |
290/25 |
| 8-12 |
50 |
33.56 |
7.5 |
0.296 |
1425/320 |
500/112 |
| 14-24 |
140 |
93.96 |
13 |
0.512 |
2670/600 |
890/120 |
| 26-36 |
200 |
134.23 |
16.5 |
0.65 |
4448/1000 |
1490/335 |
| 38-48 |
300 |
201.34 |
18 |
0.709 |
4448/1000 |
1490/335 |
