紧包缓冲式PVC/LSZH护套分支光缆
应用及描述
分支光缆应用于不同区域的布线和光缆终端。也可以应用与终端的电缆组件。
标准
- GR409-CORE TIA/EIA 568B.3 ICEA-S-83-59
- 周期温度标准： IEC60794-1-2-F2
- 弯曲标准： IEC60794-1-2-E6
- 抗拉强度标准： IEC60794-1-2-E1A 扭转标准： IEC60794-1-2-E7
- 允许压扁标准： IEC60794-1-2-E3
- 扭结标准： IEC60794-1-2-E10
- 冲击标准： IEC60794-1-2-E4 电缆弯曲标准： IEC60794-1-2-E11
- 冷弯曲标准： IEC60794-1-2-E11

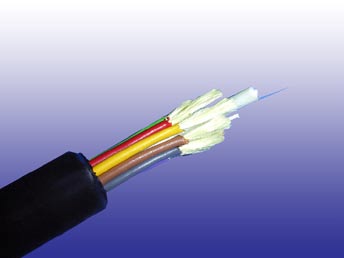

光缆结构
光缆特性
光缆包含2到36根紧包缓冲或者半紧包缓冲的光纤。每根光纤都分别位于一根小型电线内。 芳纶纱位于小型电线内或者在电缆的内护套中。彩色代码小型电线绞和于中心加强键周围（加强键可以是玻璃纤维增强塑料或者柔软绝缘体）。外护套为PVC或者低烟无卤。
光缆特性
- 专为局域网设计的高螺纹界面
- 多用在端接方便性和端接成本是很重要的考量因素的安装环境
- 用在需多重端接点的楼宇之间或楼宇内的短距离或中距离连接
- 分支光缆被设计来用标准连接器直接端接
- 光缆带可以直接拉取的牵拉索
- 室内室外两用---不必在入口处熔接
- 阻燃或室内安装的低烟无卤型
- 室外安装时具有防菌, 防水和防紫外的保护特
- 光纤外敷高质量的紧包缓冲层提供环境和机械保护
安全标准
| 通用级别 易燃性测试 |
OFN (UL1581) |
| 提升级别 易燃性测试 |
OFNR/FT4 (UL1666) |
| 至高级别 易燃性测试 |
OFNP/FT6 (UL 910) |
| 阻燃聚氯乙烯级别 易燃性测试 |
IEC60332-1 |
| 低烟无卤级别 卤素含量测试 |
IEC 60754-1
|
| 阻燃低烟无卤级别 酸度测试 |
IEC 60754; 烟雾排放测试:IEC61034-1/2 |
| 烟雾排放测试 |
IEC61034-1/2 |
| 易燃性测试 |
IEC60332-1 & IEC 60332-3C/A |
| 阻燃级别 耐火测试 |
IEC 60331 / BS 6387 CWZ |
机械性能
| 最小弯曲半径 |
安装: 20×OD 实际值: 10×OD |
| 允许压扁力 |
875N/cm (500lb/in 3.5N/cm (Lg) |
| 最大承受压力 |
2000N
|
| 温度范围 |
工作温度范围: -40℃ to +70℃
存储温度范围: -50℃ to +70℃ |
| 转弯 |
180 x 10倍, 125 x OD |
| 循环缠绕 |
铠装电缆为20周， 非铠装电缆为100周 |
| 反复冲击力 |
2.9 N.m (J) 3*2 impacts |
紧包缓冲式单芯/双芯光缆参数
| 光纤数量 |
标称重量 (kg/km) |
标称重量 (lb/kft) |
标称外径 (mm) |
标称外径 (in) |
最大张力 |
| 2 |
50 |
33.56 |
5.5 |
0.217 |
1200/270 |
490/110 |
| 6 |
110 |
73.83 |
12.5 |
0.493 |
2000/450 |
800/180 |
| 12 |
160 |
107.38 |
13 |
0.514 |
3515/790 |
1200/270 |
| 24 |
230 |
154.36 |
15.5 |
0.611 |
5470/1230 |
2000/450 |
