SR034同轴电缆

SR034同轴电缆SR034同轴电缆

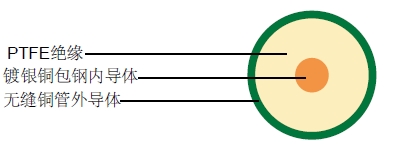

结构

内导体 镀银铜包钢(SCCS) Φ0.20mm
绝缘 PTFE Φ0.66±0.1mm
外导体 类性1: 无缝铜管 Φ0.86±0.1mm
类性2: 无缝镀锡铜管(TP)
类性3: 无缝镀银铜管(SP)

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 95 pF/m
传播速度 -
绝缘电阻 - Mohm.Km
内导体电阻 - Ohm/Km
外导体电阻 - Ohm/Km
工作温度范围 -55°C - +125 °C
外导体可承受最高温度 175°C
最小弯曲半径 3.0 mm

衰减

频率(GHz) 最大衰减(dB/100m) 最大衰减(dB/100ft)
0.5 112 34.1
1 159 48.5
5 362 110.3
10 520 158.5
20 752 229.2
