RG 213 BX同轴电缆

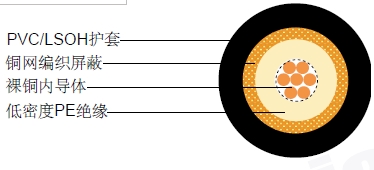

结构

RG 213 BX同轴电缆RG 213 BX同轴电缆

内导体 裸铜 7 x 0.75 mm
绝缘 低密度PE Φ6.50 ±0.15 mm
外导体 (屏蔽) 裸铜 168 x 0.15 mm
屏蔽覆盖率   91%
护套 PVC /低烟无卤 Φ9.50 ±0.18 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 100 pF/m
传播速度 66%
绝缘电阻 >2000 Mohm.Km
内导体电阻 6 Ohm/Km
外导体电阻 7 Ohm/Km
工作温度范围 -30 °C - +70 °C
铜重量 59.6 Kg/Km
电缆重量(大约) 135.1 Kg/Km
屏蔽有效性 >55 dB

衰减

频率(MHz) 衰减 (dB/100 m) 衰减 (dB/100 ft)
50 4.8 1.46
100 7.2 2.20
200 10.5 3.20
400 15.4 4.70
500 17.6 5.37
600 19.5 5.95
860 24.2 7.38
1000 26.5 8.08

回波损耗

30 300 MHz>27dB
300 600 MHz>24dB
600 900 MHz>23dB
