BT3002 16 芯同轴电缆

BT3002 16 芯同轴电缆BT3002 16 芯同轴电缆

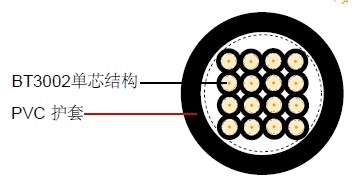

结构

内导体 裸铜 Φ0.31 mm
绝缘 发泡/实心 PE Φ1.95 mm
外导体 (屏蔽 1) 镀锡铜编织 Φ2.35 mm
屏蔽覆盖率1   91%
外导体 (屏蔽 2) 镀锡铜编织 Φ2.75 mm
屏蔽覆盖率2   90%
内导体 PVC(16 x 单芯) Φ16.8 mm
外护套 PVC Φ21.0 mm

电气和物理性能

特性阻抗 75±5 Ohm
标称电容 66 pF/m
传播速度 67%
绝缘电阻 >5000 Mohm.Km
最大导体电阻 236 Ohm/Km
额定温度 70°C
电缆重量(大约) 500kg/km

衰减

频率(MHz) 衰减(dB/100m) 衰减(dB/100ft)
1 2.3 0.7
4 4.5 1.4
5 4.8 1.5
17 9.2 2.8
70 18.7 5.7
100 22.5 6.9
200 32.0 9.8
