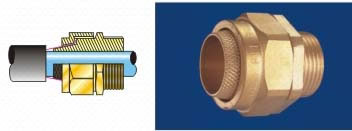

BW型铠装编织电缆密封接头
符合标准
BS 6121: 1989应用
适用于所有应用于室内或室外的塑料或橡胶绝缘的单芯铠装线缆，如果用于室内应用程序不需要耐候性特征的内、外密封。
特点
接头可以使电缆的内护套和外护套封闭起来，通过对铠装电线的截断保持电缆的机械维系性和电力传输的延续性，铠装线夹可以保持铠装电缆和电缆接头的电器连接。
防护等级
IP30材料
符合BS 2874 CZ121 Pb3的黄铜.螺纹规格
ISO公制（Mefric）；美制（NPT）；英制（BSP）；德制（PG）或根据客户要求镀层选项
镀黄铜, 镀镍, 镀铬或者根据客户要求
工作温度
-80 ℃ ~ +300 ℃
可选附件
管套, 锁紧螺母, 进口密封垫圈, 接地环, 减震垫圈, 转接件/变径件, 制动塞，减速机订货信息
(接头型号/尺寸&螺纹尺寸)，例如：BW 32/M32 – 10mm技术参数

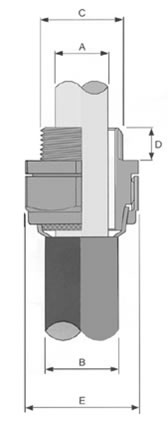

| 型号 | 入口螺纹孔径 "C" | 入口螺纹长度 "D" | 电缆护套入口直径"A" 最大 |
电缆护套出口直径 "B" 最大 |
铠装线直径 | 编织线直径 | 对角直径"E" |
|---|---|---|---|---|---|---|---|
| BW-20S | M20 | 10 | 11.6 | 16.1 | 0.9/1.25 | 0.05/0.8 | 24.4 |
| BW-20 | M20 | 10 | 13.9 | 21.1 | 0.9/1.25 | 0.05/0.8 | 30.0 |
| BW-25 | M25 | 10 | 19.9 | 27.4 | 1.25/1.60 | 0.05/0.8 | 36.0 |
| BW-32 | M32 | 10 | 26.2 | 34.4 | 1.60/2.00 | 0.05/0.8 | 44.5 |
| BW-40 | M40 | 15 | 32.1 | 42.4 | 1.60/2.00 | 0.05/1.2 | 56.3 |
| BW-50S | M50 | 15 | 38.1 | 50.1 | 2.00/2.50 | 0.05/1.2 | 63.4 |
| BW-50 | M50 | 15 | 44.0 | 55.7 | 2.00/2.50 | 0.05/1.2 | 72.1 |
| BW-63S | M63 | 15 | 50.0 | 62.4 | 2.50 | 0.05/1.2 | 83.7 |
| BW-63 | M63 | 15 | 55.9 | 68.2 | 2.50 | 0.05/1.2 | 88.7 |
| BW-75S | M75 | 15 | 61.9 | 76.8 | 2.50 | 0.05/1.2 | 99.8 |
| BW-75 | M75 | 15 | 67.9 | 82.9 | 2.50/3.15 | 0.05/1.2 | 105.3 |
