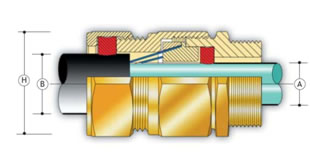

单压缩A2F型防水，隔爆型及增安型非铠装电缆接头（Gas GroupI，IIA，IIB IIC）
符合标准
EN 50014: 1998; EN 50018: 2000; EN 50019: 2000; EN 50281-1-1: 1998
应用
A2F非铠装电缆密封接头,具有双重防爆形式,分别是Exd（隔爆）、Exe（增安），可在危险区域如：气体危险区域的1区、2区使用，也能在粉尘危险区域的21和22区使用；
特点
单压缩电缆护套
消防和防护等级
II2 GD Exd IIC / Exe II / ExtD A21 / IP66 / IP67橡胶密封圈的允许温度： 100℃(ATEX), 120℃(GOST R)
允许区域和Gas Group
适合使用1区，2区，和Gas Group的IIA，IIB和IIC
证书
IECEX KOSHA (IECEX KOS 09, 0017X), ATEX NEMKO (03ATEXI460X), KIMM(EX08FLPI96) GOSTR
材料
黄铜 /不锈钢
镀层选项
镀黄铜，镀镍，镀铬或根据客户指定
附件
转接件/变径件,密封垫圈, 减震垫圈, 锁紧螺母, 管套, 接地环
订货信息
(接头型号/尺寸&螺纹尺寸)，例如：A2F 32a / M32 -18mm
技术参数
| 型号 | 入口螺纹孔径 | 电缆直径 | 螺纹长度 | 接入孔尺寸 | 六角形尺寸 (H) | 重量 | 长度 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 公制 | NPT美制 | "B" | Metric | NPT | Metric | NPT | ||||
| A2F-16a | M16/M20 | 1/2" | 3 -7.5 | 15 | 15 | 17 | 22 | H24X26 | 100 | 31 |
| A2F -16b | M16/M20 | 1/2" | 6.1 -10 | 15 | 15 | 17 | 22 | H24X26 | 100 | 31 |
| A2F -20a | M20 | 1/2"or 3/4 | 10.1 -13 | 15 | 15or16 | 21 | 22 | H27X29 | 230 | 33 |
| A2F-20b | M20 | 1/2"or 3/4 | 13.1 -15 | 15 | 15or16 | 21 | 22 | H27X29 | 230 | 33 |
| A2F-25a | M25 | 3/4" or 1" | 14-17.5 | 15 | 16or18 | 26 | 26 | H32X34 | 320 | 34 |
| A2F-25b | M25 | 3/4" or 1" | 16.1-19.5 | 15 | 16or18 | 26 | 26 | H32X34 | 320 | 34 |
| A2F-32a | M32 | 1"or1-1/4" | 18.1 -22 | 15 | 18or19 | 33 | 34 | H39X41.5 | 370 | 38 |
| A2F-32b | M32 | 1"or1-1/4" | 21 -26 | 15 | 18or19 | 33 | 34 | H39X41.5 | 370 | 38 |
| A2F-40a | M40 | 1-1/4" or 1-1/2" | 24-28 | 15 | 19 or21 | 41 | 43 | H48X51 | 550 | 40 |
| A2F-40b | M40 | 1-1/4" or 1-1/2" | 27-32 | 15 | 19 or21 | 41 | 43 | H48X51 | 550 | 40 |
| A2F-50a | M50 | 1-1/2" or2" | 32.1 -34 | 15 | 21or24 | 51 | 50 | H58X62 | 690 | 42 |
| A2F-50b | M50 | 1-1/2" or2" | 34.1 -40 | 15 | 21or24 | 51 | 50 | H58X62 | 690 | 42 |
| A2F-63a | M63 | 2" or2-1/2" | 38-44 | 15 | 24or27 | 64 | 62 | H73X78 | 1110 | 46 |
| A2F-63b | M63 | 2" or2-1/2" | 43-50 | 15 | 24or27 | 64 | 62 | H73X78 | 1110 | 46 |
| A2F-63c | M63 | 2" or2-1/2" | 49-54 | 15 | 24or27 | 64 | 62 | H73X78 | 1110 | 46 |
| A2F-75a | M75 | 2-1/2"or 3" | 52-56 | 20 | 27 or30 | 76 | 74 | H85X90 | 1500 | 52 |
| A2F-75b | M75 | 2-1/2"or 3" | 55-60 | 20 | 27 or30 | 76 | 74 | H85X90 | 1500 | 52 |
| A2F-75c | M75 | 2-1/2"or 3" | 59-62 | 20 | 27 or30 | 76 | 74 | H85X90 | 1500 | 52 |
| A2F-75d | M75 | 2-1/2"or 3" | 62.1-66 | 20 | 27 or30 | 76 | 74 | H85X90 | 1500 | 52 |
| A2F-90a | M90 | 3" or 3-1/2" | 68-70 | 20 | 30or32 | 91 | 90 | H103X 113 | 2000 | 60 |
| A2F-90b | M90 | 3" or 3-1/2" | 68-76 | 20 | 30or32 | 91 | 90 | H103X 113 | 2000 | 60 |
| A2F-100a | M100 | 3-1/2" or4" | 76.1-81 | 20 | 32 | 101 | 102 | H112X 120 | 2500 | 69 |
| A2F-100b | M100 | 3-1/2" or4" | 81.1-85 | 20 | 32 | 101 | 102 | H112X 120 | 2500 | 69 |
