中压架空捆绑(ABC)电缆

应用

架空捆扎电缆主要用于杆子上的二次架空线路或作为住宅用房的馈线。

标准

Basic design to IEC 60502 / AS/NZS 3599-1 standards

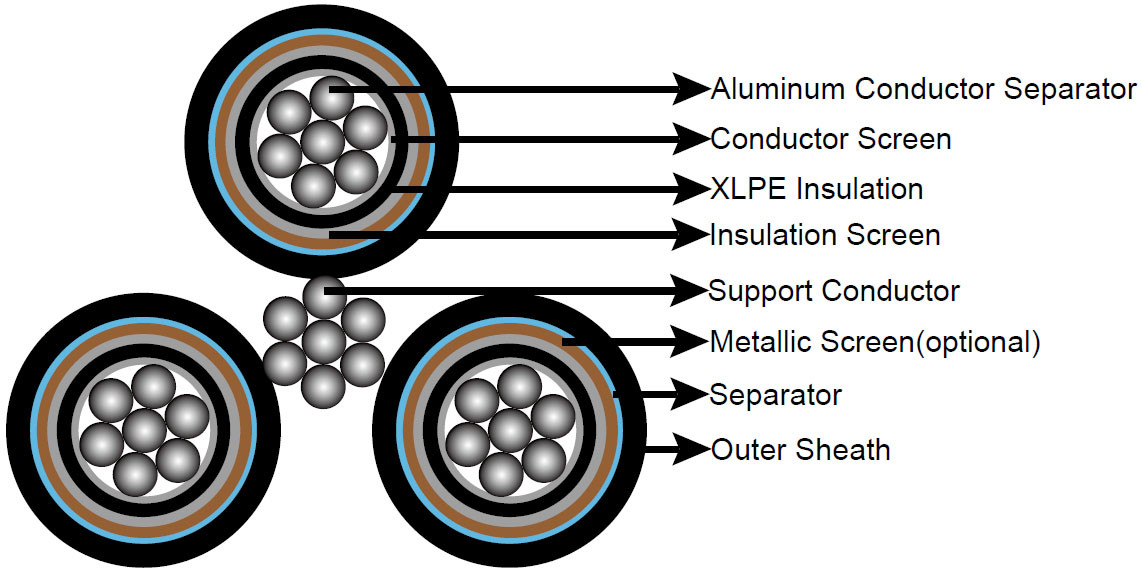

电缆结构

中压架空捆绑(ABC)电缆
相线芯 BS2627标准H68圆形压紧绞合铝导体
导体屏蔽 挤压半导电层。
绝缘 XLPE.
绝缘屏蔽 挤压半导电层。
金属屏蔽(可选) 铜网屏蔽或铜带屏蔽。
Separator Semi-conductive swellable tape.
外护套 HDPE.
Support 导体 镀锌钢丝。
Assembly 三个XLPE绝缘屏蔽线芯包绕在镀锌钢丝右侧敷设。

结构参数

IEC 60502 6.35/11 kV ABC for Overhead Distribution Lines

芯数x标称截面积 相线芯 Messenger Suspension Unit 300℃环境温度下的连续电流额定值
Stranding Nominal Sectional Area 最大导体电阻 Stranding Nominal Sectional Area Breaking Load
No.×mm² No.×mm mm² Ω/Km No.×mm mm² KN   A
3X50 + 1X25 19/1.78 50 0.641 7/3.0 50 60 116
3X70 + 1X50 19/.14 70 0.443 7/3.15 50 62 210
3X95+ 1X50 19/2.52 95 0.32 7/3.0 50 60 173
3X185+1X120 37/2.52 185 0.164 7/4.67 120 150 259
3X150 +1X50 37/2.25 150 0.206 7/3.15 50 62 365
3X240 +1X50 61/2.25 240 0.125 7/3.15 50 62 500

其他横截面积可根据要求提供。

IEC 60502 19/33 kV ABC for Overhead Distribution Lines

芯数x标称截面积 相线芯 Messenger Suspension Unit 300℃环境温度下的连续电流额定值
Stranding Nominal Sectional Area 最大导体电阻 Stranding Nominal Sectional Area Breaking Load
No.×mm² No.×mm mm² Ω/Km No.×mm mm² KN   A
3X50 + 1X50 19/1.78 50 0.641 7/3.0 50 60 165
3X150+ 1X50 37/2.25 150 0.206 7/3.0 50 60 315
3X185+1X70 37/2.52 185 0.164 7/3.57 70 91 355
3X70 +1X50 19/2.14 7 0.443 7/3.15 50 62 250
3X150 +1X50 37/2.25 150 0.206 7/3.15 50 62 370

其他横截面积可根据要求提供。

AS/NZS 3599 Part 1 6.35/11 kV Al/XlPE /HdPE 无屏蔽电缆

芯数x标称截面积 相线芯 Messenger Suspension Unit Nominal Sectional Area Breaking Load
导体直径 绝缘厚度 绝缘屏蔽厚度 护套厚度 Stranding
No.×mm² mm mm mm mm No.×mm mm² KN
3x35 6.9 3.4 0.8 1.2 7/4.75 52.4 1370
3x50 8.1 3.4 0.8 1.2 7/4.75 54.6 1530
3x70 9.7 3.4 0.8 1.2 7/4.75 57.8 1790
3x95 11.4 3.4 0.8 1.2 7/4.75 61.3 2100
3x120 12.8 3.4 0.8 1.2 19/3.50 67.3 2540
3x150 14.2 3.4 0.8 1.2 19/3.50 70.1 2840
3x185 15.7 3.4 0.8 1.2 19/3.50 73.1 3190

其他横截面积可根据要求提供。

AS/NZS 3599 Part 1 6.35/11 kV AL/XLPE /CWS/HDPE 屏蔽 Cables

芯数x标称截面积 导体直径 绝缘厚度 绝缘屏蔽厚度 铜丝屏蔽绞合 护套厚度 镀锌钢丝绞合 Nominal Sectional Area Breaking Load
No.×mm² mm mm mm No.×mm mm No.×mm mm² KN
Light Duty Screen
3x35 6.9 3.4 0.8 25/0.85 1.8 7/2.00 54.1 1820
3x35 6.9 3.4 0.8 25/0.85 1.8 19/2.00 58.1 2130
3x50 8.1 3.4 0.8 25/0.85 1.8 19/2.00 60.4 2300
3x70 9.7 3.4 0.8 25/0.85 1.8 19/2.00 63.6 2570
3x95 11.4 3.4 0.8 25/0.85 1.8 19/2.00 67.0 2900
3x120 12.8 3.4 0.8 25/0.85 1.8 19/2.00 69.8 3190
3x150 14.2 3.4 0.8 25/0.85 1.9 19/2.00 73.0 3530
3x185 15.7 3.4 0.8 25/0.85 1.9 19/2.00 76.0 3890
Heavy Duty Screen
3x35 6.9 3.4 0.8 40/0.85 1.8 7/2.00 54.1 2050
3x35 6.9 3.4 0.8 40/0.85 1.8 19/2.00 58.1 2360
3x50 8.1 3.4 0.8 23/1.35 1.8 19/2.00 62.4 2820
3x70 9.7 3.4 0.8 32/1.35 1.8 19/2.00 65.6 3440
3x95 11.4 3.4 0.8 39/1.35 1.8 19/2.00 69.0 4030
3x120 12.8 3.4 0.8 39/1.35 1.8 19/2.00 71.8 4320
3x150 14.2 3.4 0.8 39/1.35 1.9 19/2.00 75.0 4670
3x185 15.7 3.4 0.8 39/1.35 1.9 19/2.00 78.0 5020

其他横截面积可根据要求提供。

AS/NZS 3599 Part 1 12.7/22 kV AL/XLPE /HDPE Non-屏蔽 Cables

芯数x标称截面积 相线芯 Messenger Suspension Unit Nominal Sectional Area Breaking Load
导体直径 绝缘厚度 绝缘屏蔽厚度 护套厚度 Stranding
No.×mm² mm mm mm mm No.×mm mm² KN
3x35 6.9 5.5 0.8 1.2 7/4.75 61.0 1780
3x50 8.1 5.5 0.8 1.2 7/4.75 63.3 1970
3x70 9.7 5.5 0.8 1.2 7/4.75 66.5 2260
3x95 11.4 5.5 0.8 1.2 7/4.75 69.9 2600
3x120 12.8 5.5 0.8 1.2 19/3.50 75.9 3070
3x150 14.2 5.5 0.8 1.2 19/3.50 78.7 3390
3x185 15.7 5.5 0.8 1.2 19/3.50 81.7 3760

其他横截面积可根据要求提供。

AS/NZS 3599 Part 1 12.7/22 kV AL/XLPE /CWS/HDPE 屏蔽 Cables

芯数x标称截面积 导体直径 绝缘厚度 绝缘屏蔽厚度 铜丝屏蔽绞合 护套厚度 镀锌钢丝绞合 Nominal Sectional Area Breaking Load
No.×mm² mm mm mm No.×mm mm No.×mm mm² KN
Light Duty Screen
3x35 6.9 5.5 0.8 25/0.85 1.8 7/2.00 62.7 2280
3x35 6.9 5.5 0.8 25/0.85 1.8 19/2.00 66.7 2580
3x50 8.1 5.5 0.8 25/0.85 1.8 19/2.00 69.0 2780
3x70 9.7 5.5 0.8 25/0.85 1.9 19/2.00 72.6 3110
3x95 11.4 5.5 0.8 25/0.85 1.9 19/2.00 76.0 3460
3x120 12.8 5.5 0.8 25/0.85 2.0 19/2.00 79.2 3810
3x150 14.2 5.5 1.0 25/0.85 2.0 19/2.00 82.8 4230
3x185 15.7 5.5 1.0 25/0.85 2.1 19/2.00 86.2 4650
Heavy Duty Screen
3x35 6.9 5.5 0.8 40/0.85 1.8 7/2.00 62.7 2510
3x35 6.9 5.5 0.8 40/0.85 1.8 19/2.00 66.7 2810
3x50 8.1 5.5 0.8 23/1.35 1.8 19/2.00 71.0 3300
3x70 9.7 5.5 0.8 32/1.35 1.9 19/2.00 74.6 3970
3x95 11.4 5.5 0.8 39/1.35 1.9 19/2.00 78.0 4600
3x120 12.8 5.5 0.8 39/1.35 2.0 19/2.00 81.2 4950
3x150 14.2 5.5 1.0 39/1.35 2.0 19/2.00 84.8 5360
3x185 15.7 5.5 1.0 39/1.35 2.1 19/2.00 88.2 5790

技术参数

标称截面积 额定持续电流
Still air 1m/s wind 2m/s wind
mm² A A A
35 105 145 165
50 125 170 200
70 150 215 250
95 180 260 300
120 205 300 350
150 230 340 395
185 265 390 450
