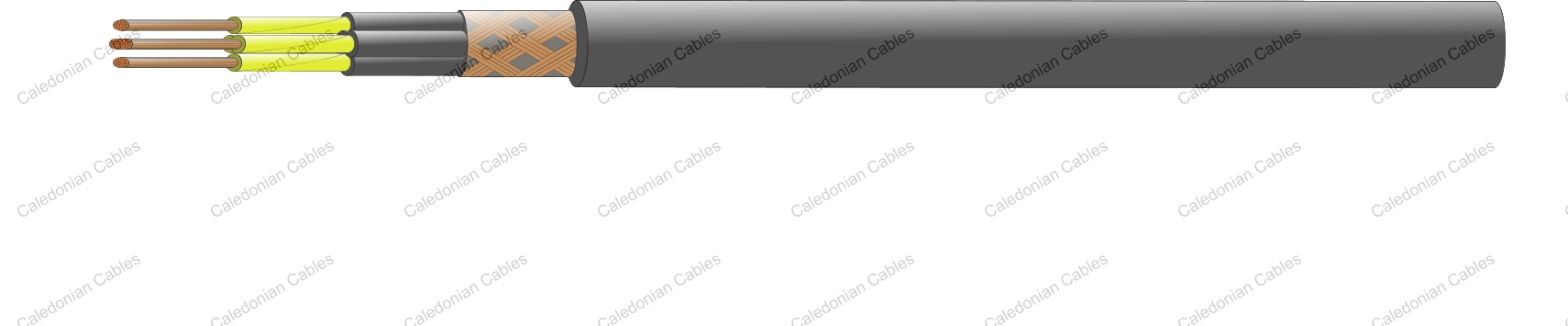

FIREROL 标准壁防火多芯总屏蔽电缆
300/500V或0.6/1kV EN50264-2-2(FRL-SW-05M-OS-AS+, FRL-SW-1M-OS-AS+)
应用
在铁路运输机车的内部或外部安装时用作电力和控制电缆,在这种环境下搬运和安装成本是需要考虑的重要因素。用于控制,辅助和主电路接线如有线电视吊带,开关和控制面板,驾驶台等。

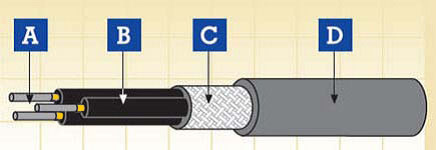

电缆结构
导体 |
符合HD383(IEC 60228)标准5类的柔软镀锡退火铜丝 |
绝缘 |
云母带+符合EN 50264-1 标准(EI 101至EI 104)的低烟无卤弹性化合物 |
总屏蔽 |
镀锡退火铜丝 |
外护套 |
符合EN 50264-1 (EM 101至EM 104) 标准的低烟无卤弹性化合物 |
电气及机械性能
电压 |
300/500V 或0.6/1kV |
导体最高额定温度 |
90℃ ( 固定安装) |
允许最低环境温度 |
-25℃ /-40℃ ( 固定安装) |
最小弯曲半径 |
3倍最大外径 (D<12mm) |
|
4倍最大外径 (D>12mm) |
化学及环境特性
EN 60684-2 |
不含氟 |
EN 50305; EN 60811-2-1 |
耐矿物油,耐燃油及耐草酸,耐碱 |
EN 50305 |
耐臭氧 |
车载系统应用的防火性能
EN 50306-2 |
危险等级 HL1, HL2/HL3 |
DIN 5510-2 |
安全等级 1/2/3/4 |
BS 6853 |
室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
NF F 16-101 |
F0 |
EN45545-2
|
R15室内/ R16 室外 HL1, HL2, HL3 |
EN50200 |
PH15, PH30, PH60 |
基本防火性能
单根绝缘电线(电缆)垂直火焰传播测试 |
EN 50265-2-1; IEC 60332-1; BS 4066-1 |
成束电线(电缆)火焰传播测试 |
EN 50266-2-4 + EN 50305; IEC 60332-3C;VDE 0472 Teil 804; BS 4066-3; NFC 32070 |
烟密度测试 |
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 |
无卤测试 |
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 |
气体腐蚀性测试(酸度& 传导性) |
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 |
毒性指数测试 |
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 |
烟指数测试 |
NFF 16101; NFF 63808; BS6853 |
额定电压0.6/1.0kV及以下的电缆于着火条件下的电路完整性测试 |
IEC 60331-21 |
EN45545-2 |
材料和零部件的防火性能要求R15 / R16 |
EN 50200:2006 |
应急电路中使用的无防护型小电缆的防火试验方法,可以分6 类定义:PH 15,30, 60, 90 或120(15,30, 60,90 或120分钟测验). |
结构参数
FRL-SW-05M-OS-AS+ 300/500V
芯数×导体截面积
(a) |
导体直径(b) |
最小平均绝缘厚度 |
线芯直径 (b) |
屏蔽丝 最小直径 |
最小平均护套厚度 (屏蔽) |
线缆外径 |
重量 |
最大导体阻抗 |
最小绝缘阻抗 |
EI 105 |
EI101-EI 104 |
最小 |
最大 |
最小 |
最大 |
20℃ |
20℃ |
20℃ |
n×mm² |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ×km |
MΩ×km |
2x1 |
1.25 |
0.6 |
2.7 |
3.1 |
0.16 |
1.4 |
8.3 |
9.8 |
129 |
20.0 |
140 |
70 |
4x1 |
0.6 |
2.7 |
3.1 |
0.16 |
1.4 |
9.2 |
10.9 |
188 |
20.0 |
140 |
70 |
7x1 |
0.6 |
2.7 |
3.1 |
0.16 |
1.4 |
10.6 |
12.5 |
275 |
20.0 |
140 |
70 |
9x1 |
0.6 |
2.7 |
3.1 |
0.21 |
1.4 |
12.7 |
14.9 |
360 |
20.0 |
140 |
70 |
12x1 |
0.6 |
2.7 |
3.1 |
0.21 |
1.4 |
13.5 |
15.9 |
445 |
20.0 |
140 |
70 |
19x1 |
0.6 |
2.7 |
3.1 |
0.26 |
1.5 |
15.9 |
18.7 |
665 |
20.0 |
140 |
70 |
24x1 |
0.6 |
2.7 |
3.1 |
0.26 |
1.6 |
18.3 |
21.5 |
832 |
20.0 |
140 |
70 |
32x1 |
0.6 |
2.7 |
3.1 |
0.26 |
1.6 |
19.9 |
23.4 |
1043 |
20.0 |
140 |
70 |
37x1 |
0.6 |
2.7 |
3.1 |
0.26 |
1.7 |
20.9 |
24.5 |
1181 |
20.0 |
140 |
70 |
40x1 |
0.6 |
2.7 |
3.1 |
0.26 |
1.7 |
21.6 |
25.4 |
1263 |
20.0 |
140 |
70 |
4x1.5 |
1.5 |
0.7 |
3.0 |
3.5 |
0.16 |
1.4 |
10.3 |
12.1 |
244 |
13.7 |
120 |
60 |
7x1.5 |
0.7 |
3.0 |
3.5 |
0.21 |
1.4 |
12.1 |
14.3 |
380 |
13.7 |
120 |
60 |
9x1.5 |
0.7 |
3.0 |
3.5 |
0.21 |
1.4 |
14.3 |
16.8 |
476 |
13.7 |
120 |
60 |
12x1.5 |
0.7 |
3.0 |
3.5 |
0.21 |
1.5 |
16.0 |
18.8 |
604 |
13.7 |
120 |
60 |
19x1.5 |
0.7 |
3.0 |
3.5 |
0.26 |
1.5 |
18.0 |
21.1 |
895 |
13.7 |
120 |
60 |
24x1.5 |
0.7 |
3.0 |
3.5 |
0.26 |
1.6 |
20.9 |
24.5 |
1120 |
13.7 |
120 |
60 |
32x1.5 |
0.7 |
3.0 |
3.5 |
0.26 |
1.7 |
22.9 |
26.9 |
1430 |
13.7 |
120 |
60 |
37x1.5 |
0.7 |
3.0 |
3.5 |
0.26 |
1.7 |
23.8 |
27.9 |
1610 |
13.7 |
120 |
60 |
4x2.5 |
1.95 |
0.8 |
3.6 |
4.2 |
0.21 |
1.4 |
12.0 |
14.2 |
330 |
8.21 |
90 |
45 |
7x2.5 |
0.8 |
3.6 |
4.2 |
0.21 |
1.4 |
13.9 |
16.4 |
500 |
8.21 |
90 |
45 |
9x2.5 |
0.8 |
3.6 |
4.2 |
0.26 |
1.5 |
17.0 |
20.0 |
670 |
8.21 |
90 |
45 |
12x2.5 |
0.8 |
3.6 |
4.2 |
0.26 |
1.5 |
18.2 |
21.4 |
830 |
8.21 |
90 |
45 |
19x2.5 |
0.8 |
3.6 |
4.2 |
0.26 |
1.6 |
21.3 |
24.9 |
1200 |
8.21 |
90 |
45 |
24x2.5 |
0.8 |
3.6 |
4.2 |
0.26 |
1.8 |
24.9 |
28.9 |
1560 |
8.21 |
90 |
45 |
(a) = 可按客户要求提供黄绿色接地线
(b) = 仅供参考
FRL-SW-1M-OS-AS+ 0.6/1kV
导体截面积 (a) |
导体直径(a) |
最小平均绝缘厚度 |
线芯外径 |
屏蔽丝 最小直径 |
最小平均护套厚度 |
线缆外径 |
重量 |
最大导体阻抗 |
最小绝缘阻抗 |
EI 105 |
EI101-EI 104 |
最小 |
最大 |
最小 |
最大 |
20℃ |
20℃ |
20℃ |
mm² |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ×km |
MΩ×km |
两 芯 |
1.5 |
1.5 |
0.8 |
3.3 |
3.8 |
0.16 |
1.4 |
9.5 |
11.2 |
166 |
13.7 |
150 |
75 |
2.5 |
1.95 |
0.8 |
3.7 |
4.2 |
0.16 |
1.4 |
10.4 |
12.2 |
207 |
8.21 |
130 |
65 |
4 |
2.5 |
0.8 |
4.2 |
4.9 |
0.21 |
1.4 |
11.7 |
13.7 |
273 |
5.09 |
110 |
55 |
6 |
3.0 |
0.9 |
4.9 |
5.7 |
0.21 |
1.4 |
13.1 |
15.4 |
351 |
3.39 |
90 |
45 |
10 |
3.9 |
1.1 |
6.1 |
7.1 |
0.21 |
1.5 |
15.7 |
18.5 |
515 |
1.95 |
85 |
45 |
16 |
5.0 |
1.1 |
7.5 |
8.8 |
0.26 |
1.5 |
18.1 |
21.2 |
710 |
1.24 |
70 |
35 |
25 |
6.4 |
1.3 |
8.9 |
10.3 |
0.26 |
1.7 |
21.8 |
25.6 |
1035 |
0.795 |
65 |
35 |
35 |
7.7 |
1.3 |
10.5 |
11.8 |
0.31 |
1.8 |
24.6 |
28.9 |
1339 |
0.565 |
60 |
30 |
50 |
9.2 |
1.5 |
11.9 |
13.8 |
0.31 |
1.9 |
28.4 |
33.3 |
1810 |
0.393 |
55 |
30 |
三 芯 |
1.5 |
1.5 |
0.8 |
3.3 |
3.8 |
0.16 |
1.4 |
10.0 |
11.7 |
205 |
13.7 |
150 |
75 |
2.5 |
1.95 |
0.8 |
3.7 |
4.2 |
0.16 |
1.4 |
10.9 |
12.8 |
261 |
8.21 |
130 |
65 |
4 |
2.5 |
0.8 |
4.2 |
4.9 |
0.21 |
1.4 |
12.2 |
14.4 |
349 |
5.09 |
110 |
55 |
6 |
3.0 |
0.9 |
4.9 |
5.7 |
0.21 |
1.4 |
13.8 |
16.3 |
457 |
3.39 |
90 |
45 |
10 |
3.9 |
1.1 |
6.1 |
7.1 |
0.26 |
1.5 |
16.9 |
19.9 |
704 |
1.95 |
85 |
45 |
16 |
5.0 |
1.1 |
7.5 |
8.8 |
0.26 |
1.6 |
19.3 |
22.6 |
960 |
1.24 |
70 |
35 |
25 |
6.4 |
1.3 |
8.9 |
10.3 |
0.26 |
1.7 |
23.1 |
27.1 |
1400 |
0.795 |
65 |
35 |
35 |
7.7 |
1.3 |
10.5 |
11.8 |
0.31 |
1.8 |
26.2 |
30.8 |
1827 |
0.565 |
60 |
30 |
50 |
9.2 |
1.5 |
11.9 |
13.8 |
0.31 |
2.0 |
30.5 |
35.7 |
2513 |
0.393 |
55 |
30 |
四 芯 |
1.5 |
1.5 |
0.8 |
3.3 |
3.8 |
0.16 |
1.4 |
10.7 |
12.6 |
248 |
13.7 |
150 |
75 |
2.5 |
1.95 |
0.8 |
3.7 |
4.2 |
0.21 |
1.4 |
12.0 |
14.2 |
335 |
8.21 |
130 |
65 |
4 |
2.5 |
0.8 |
4.2 |
4.9 |
0.21 |
1.4 |
13.3 |
15.6 |
430 |
5.09 |
110 |
55 |
6 |
3.0 |
0.9 |
4.9 |
5.7 |
0.21 |
1.4 |
15.1 |
17.7 |
570 |
3.39 |
90 |
45 |
10 |
3.9 |
1.1 |
6.1 |
7.1 |
0.26 |
1.6 |
18.6 |
21.9 |
896 |
1.95 |
85 |
45 |
16 |
5.0 |
1.1 |
7.5 |
8.8 |
0.26 |
1.7 |
21.3 |
24.9 |
1200 |
1.24 |
70 |
35 |
25 |
6.4 |
1.3 |
8.9 |
10.3 |
0.31 |
1.8 |
25.8 |
30.2 |
1815 |
0.795 |
65 |
35 |
3X35+25 |
7.7/6.4 |
1.3/1.3 |
10.5/8.9 |
11.8/10.3 |
0.31 |
1.9 |
30.2 |
35.4 |
2200 |
0.565/0.795 |
60 |
30 |
3X50+25 |
9.2/6.4 |
1.5/1.3 |
11.9/8.9 |
13.8/10.3 |
0.31 |
2.1 |
35.1 |
41.1 |
2600 |
0.393/0.795 |
55 |
30 |
(a) = 仅供参考
