EN45545标准EN 50264标准壁电力及控制电缆
FIREROL FRL-MW-3S/FRL-MW-6S
![EN45545标准车载电缆FRL-MW-3S/FRL-MW-6S EN45545标准车载电缆FRL-MW-3S/FRL-MW-6S](../images/080421-6.jpg)

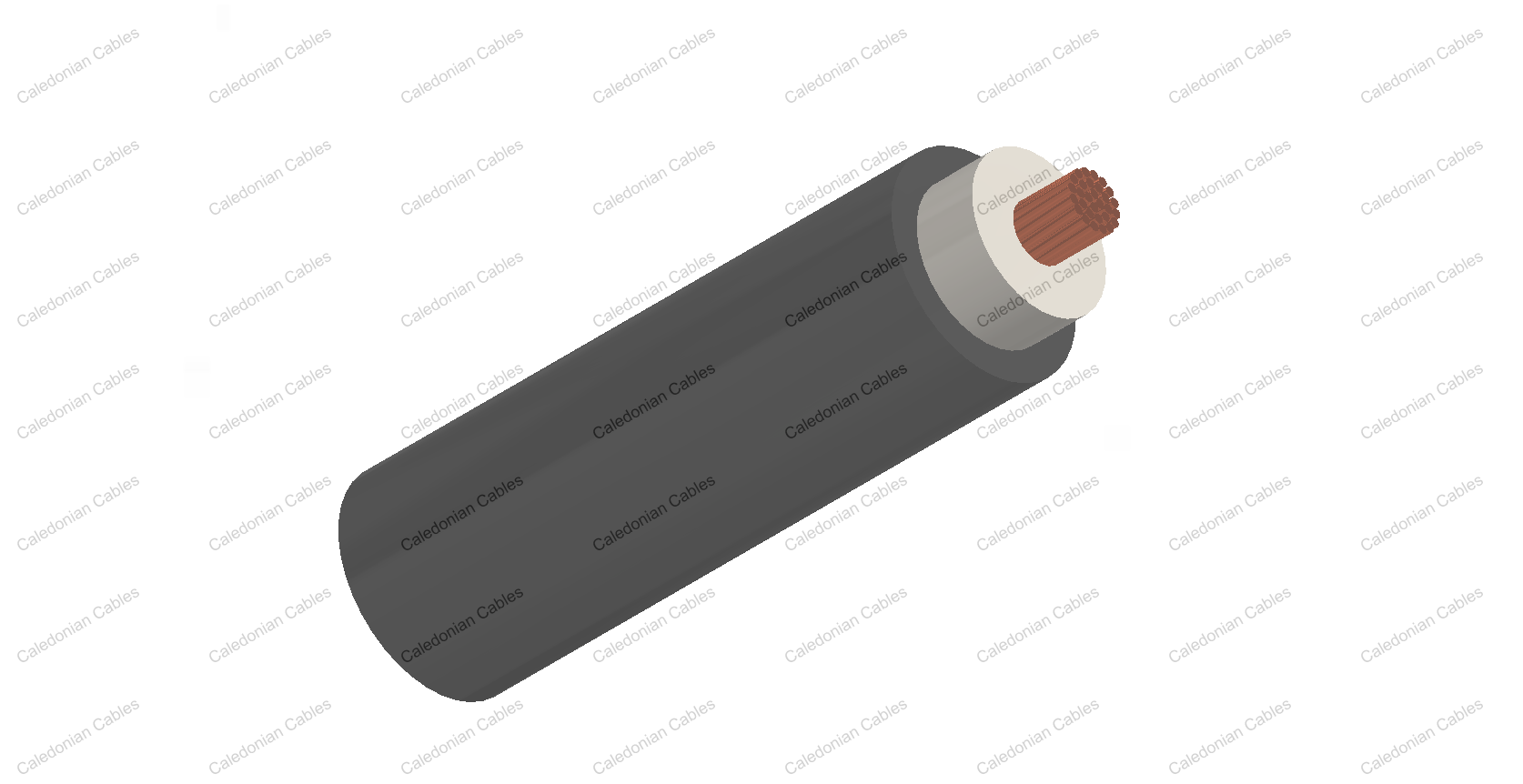

A. 导体 B. 绝缘 C. 护套
应用
- 在铁路运输机车的内部或外部安装时用作电力和控制电缆,在这种环境下搬运和安装成本是需要考虑的很重要因素。
- 用于控制,辅助和主电路接线如有线电视吊带,开关和控制面板,驾驶台等。
电缆结构
导体
符合HD383 (IEC 60228) class 5 标准的柔软镀锡退火铜丝
绝缘
符合EN 50264-1 (EI 106 至 EI 109) 标准的低烟无卤弹性化合物
护套
符合EN 50264-1 (EM 101 至 EM 104) 标准的低烟无卤弹性化合物
电气及机械性能
电压 |
0.6/1 kV 或 1.8/3 kV |
导体最高额定温度 |
90℃ ( 固定安装) |
允许最低环境温度 |
-25℃ /-40℃ ( 固定安装) |
最小弯曲半径 |
3 倍最大外径 (D<12mm) |
4 倍最大外径 (D>12mm) |
化学及环境特性
EN 60684-2 |
无氟 |
EN 50305; EN 60811-2-1 |
耐油及防燃料 |
EN 50305 |
防臭氧 |
车载系统应用的防火性能
EN 50306-2 |
危险等级 HL1, HL2/HL3 |
DIN 5510-2(EN45545) |
安全等级 1/2/3/4 |
BS 6853 |
室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
NF F 16-101(EN45545) |
F0 |
EN45545-2 |
R15室内/ R16 室外 HL1, HL2, HL3 |
基本防火性能
EN 50265-2-1; IEC 60332-1; BS 4066-1 |
单根绝缘电线( 电缆) 垂直火焰传播测试 |
EN 50266-2-4 + EN 50305; IEC 60332-3C; |
成束电线( 电缆) 火焰传播测试 |
VDE 0472 Teil 804; BS 4066-3; NFC 32070 |
|
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 |
烟密度测试 |
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 |
无卤测试 |
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 |
气体腐蚀性测试 ( 酸度 & 传导性) |
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 |
毒性指数测试 |
NFF 16101; NFF 63808; BS6853 |
烟指数测试 |
EN45545-2 |
材料和零部件的防火性能要求R15 / R16 |
FRL-MW-3S 1.8/3 kV
导体截面积 |
导体直径 (a) |
最小平均绝缘厚度 |
最小平均护套厚度 |
线缆外径 |
重量 |
最大导体阻抗 |
最小绝缘阻抗 |
最小 |
最大 |
20°C |
20°C |
90°C |
mm2 |
mm |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ·km |
MΩ·km |
1.5 |
1.5 |
1.3 |
0.8 |
5.7 |
6.7 |
60 |
13.7 |
21.8 |
0.218 |
2.5 |
1.95 |
1.3 |
0.8 |
6.0 |
7.0 |
70 |
8.21 |
18.8 |
0.188 |
4 |
2.5 |
1.3 |
0.8 |
6.5 |
7.6 |
90 |
5.09 |
16.2 |
0.162 |
6 |
3.0 |
1.3 |
0.8 |
7.0 |
8.1 |
110 |
3.39 |
14.4 |
0.144 |
10 |
3.9 |
1.5 |
0.8 |
8.2 |
9.6 |
170 |
1.95 |
12.8 |
0.128 |
16 |
5.0 |
1.5 |
0.8 |
9.2 |
10.8 |
240 |
1.24 |
10.7 |
0.107 |
25 |
6.4 |
1.8 |
1.0 |
11.5 |
13.4 |
350 |
0.795 |
10.3 |
0.103 |
35 |
7.7 |
1.8 |
1.0 |
12.7 |
14.9 |
450 |
0.565 |
8.9 |
0.089 |
50 |
9.2 |
1.8 |
1.0 |
14.1 |
16.5 |
590 |
0.393 |
7.8 |
0.078 |
70 |
11.0 |
1.8 |
1.0 |
15.8 |
18.5 |
790 |
0.277 |
6.7 |
0.067 |
95 |
12.5 |
2.2 |
1.0 |
18.0 |
21.0 |
1050 |
0.210 |
6.5 |
0.065 |
120 |
14.2 |
2.2 |
1.0 |
19.6 |
22.9 |
1270 |
0.164 |
6.1 |
0.061 |
150 |
15.8 |
2.2 |
1.2 |
21.4 |
25.1 |
1590 |
0.132 |
5.8 |
0.058 |
185 |
17.5 |
2.4 |
1.2 |
23.4 |
27.4 |
1900 |
0.108 |
5.6 |
0.056 |
240 |
20.1 |
2.4 |
1.2 |
25.9 |
30.3 |
2490 |
0.0817 |
5.0 |
0.050 |
300 |
22.5 |
2.4 |
1.2 |
28.1 |
32.9 |
3010 |
0.0654 |
4.5 |
0.045 |
400 |
25.8 |
2.6 |
1.4 |
32.0 |
37.4 |
3980 |
0.0495 |
4.4 |
0.044 |
FRL-MW-6S 3.6/6KV
导体截面积 |
导体直径 (a) |
最小平均绝缘厚度 |
最小平均护套厚度 |
线缆外径 |
重量 |
最大导体阻抗 |
最小绝缘阻抗 |
最小 |
最大 |
20°C |
20°C |
90°C |
mm2 |
mm |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ·km |
MΩ·km |
2.5 |
1.95 |
2.6 |
0.8 |
8.6 |
10.1 |
120 |
8.21 |
24.6 |
0.246 |
4 |
2.5 |
2.6 |
0.8 |
9.1 |
10.7 |
140 |
5.09 |
21.6 |
0.216 |
6 |
3.0 |
2.6 |
0.8 |
9.6 |
11.2 |
165 |
3.39 |
19.5 |
0.195 |
10 |
3.9 |
2.6 |
0.8 |
10.4 |
12.2 |
220 |
1.95 |
16.7 |
0.167 |
16 |
5.0 |
2.6 |
0.8 |
11.5 |
13.4 |
290 |
1.24 |
14.2 |
0.142 |
25 |
6.4 |
2.9 |
1.0 |
13.7 |
16.1 |
430 |
0.795 |
13.1 |
0.131 |
35 |
7.7 |
2.9 |
1.0 |
14.9 |
17.5 |
540 |
0.565 |
11.6 |
0.116 |
50 |
9.2 |
2.9 |
1.0 |
16.4 |
19.1 |
670 |
0.393 |
10.2 |
0.102 |
70 |
11.0 |
2.9 |
1.0 |
18.0 |
21.1 |
880 |
0.277 |
8.9 |
0.089 |
95 |
12.5 |
2.9 |
1.0 |
19.5 |
22.8 |
1100 |
0.210 |
8.0 |
0.080 |
120 |
14.2 |
2.9 |
1.2 |
21.4 |
25.1 |
1380 |
0.164 |
7.5 |
0.075 |
150 |
15.8 |
2.9 |
1.2 |
22.9 |
26.8 |
1660 |
0.132 |
6.9 |
0.069 |
185 |
17.5 |
3.2 |
1.2 |
25.1 |
29.4 |
2010 |
0.108 |
6.7 |
0.067 |
240 |
20.1 |
3.4 |
1.4 |
28.3 |
33.1 |
2670 |
0.0817 |
6.4 |
0.064 |
300 |
22.5 |
3.4 |
1.4 |
30.6 |
35.8 |
3170 |
0.0654 |
5.9 |
0.059 |
400 |
25.8 |
3.4 |
1.4 |
33.7 |
39.4 |
4150 |
0.0495 |
5.2 |
0.052 |
(a)= 仅供参考
