IEC 60502-2标准26/35KV (Um=42KV)单芯电力电缆
应用及描述
IEC 60502-2标准26/35KV (Um=42KV)单芯电力电缆频率为50Hz。iec60502-1电力缆应用于电力供应站，室内管道、室外，地下和海底水中，以及对行业，配电站，电力站线缆的安装。
标准
- IEC 60502 Part 1(1.8/3KV)
- IEC 60502 Part 2(3.6/6KV到18/30KV)

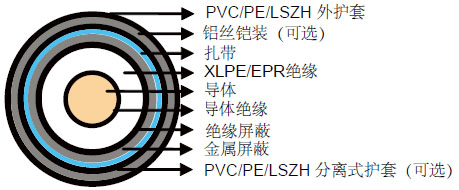

电缆结构
 |
 |
| 导体 |
平纹退火铜或铝导体，符合IEC 60228 1类，2类。 |
| 导体屏蔽 |
导体屏蔽层由非金属层，半导体复合挤压层牢固粘结绝缘层，排除所有缝隙。导体屏蔽层对于1.8/3KV到3.6/6KV范围内的PVC，EPR/HEPR绝缘的线缆不是必须的。 |
| 绝缘 |
1.8/3KV及3.6/6KV电缆范围一般采用PVC，也可采用XLPE，EPR/HEPR绝缘。 |
| 绝缘屏蔽 |
挤压半导电交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的，或可剥离半导体复合层，进行焊接或终止去除能力。作为一个选项，一个半导电胶带可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米，最大为500欧姆的电阻率，在90℃的米屏蔽是紧密安装在绝缘排除所有空气空隙，可以很容易地在现场用手剥离。
绝缘屏蔽层对于1.8/3KV到3.6/6KV范围内的PVC，EPR/HEPR绝缘的线缆不是必须的。屏蔽层可以包覆在半导体防水层的外围以做到纵向防水。 |
| 金属层 |
金属层可以应用在单芯也可以应用在多芯外围。下面是我们可以提供几种金属层： |
| 1）金属屏蔽 |
| 2）同心导体 |
| 3）金属护套 |
| 4）金属铠装 |
| 金属屏蔽层包括铜带或者同心式铜丝或者铜丝和铜带的组合。金属层提供了一个接地故障电流路径，同心导体可以由绝缘覆盖，绝缘加屏蔽覆盖或内护套层。金属护套一般为铅或者铅合金的紧密无缝的管状物。金属铠装可以是扁平钢丝状铠装，圆形钢丝铠装和双层钢带铠装。 |
| 分离式护套 (铠装线缆) |
分离式护套包括一个挤压层，挤压层材料为PVC，PE或者LSZH，挤压层厚度一般为0.02Du+0.6mm，Du是一个根据护套等技术参数计算出来的直径。一般的分离式护套厚度大于1.2mm。分离式护套一般应用在铅护套的外层，普通的分离式护套厚度小于1.0mm。 |
| 绕包垫层（铅护套铠装线缆） |
绕包垫层一般由纸带的浸渍/合成物组成，也可以是两层的复合，这种带由一种特制的符合材料组成。厚度一般在1.5mm左右。 |
| 铠装层（针对铠装线缆） |
铠装层一般为圆钢丝铠装，应用在分离式护套的外层。 |
| 外护套 |
外护套挤压层包含挤压热塑性复合物（PEV，PE或LSZH均可选），或弹性复合物（聚氯丁烯CSP或氯磺化聚乙烯）。通常的外护套厚度为0.035+D，D表示外护套的直径，单位为毫米。非铠装线缆和非铠装总护套线缆，金属层屏蔽或同心导体，外护套厚度应该小于1.4mm，同心导体总护套金属铠装线缆的外护套厚度应该大于1.8mm。 |
表1.XLPE或EPR/HEPR绝缘厚度
| 标称截面积 |
标称电压下的绝缘厚度 |
| 1.8/3KV
(Um=3.6KV) |
3.6/6KV (Um=7.2KV) |
6/10KV (Um=12KV) |
8.7/15KV (Um=17.5KV) |
12/20KV (Um=24KV) |
18/30KV (Um=36KV) |
21/35KV (Um=42KV) |
26/35KV (Um=42KV) |
| mm² |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
XLPE/EPR |
XLPE |
EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
|
非屏蔽 |
屏蔽 |
| 10 |
2.0 |
2.5 |
3.0 |
2.5 |
- |
- |
- |
- |
- |
- |
| 16 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
- |
- |
- |
- |
- |
| 25 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
- |
- |
- |
- |
| 35 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
5.5 |
- |
- |
- |
| 50 – 185 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
| 240 |
2.0 |
2.6 |
3.0 |
2.6 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
| 300 |
2.0 |
2.8 |
3.0 |
2.8 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
| 400 |
2.0 |
3.0 |
3.0 |
3.0 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
| 500 - 1600 |
2.2-2.8 |
3.2 |
3.2 |
3.2 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
*3.6/6KV线缆PVC绝缘厚度是3.4mm (1-1600mm sq).
表2.金属屏蔽最小截面积
| 标称截面积 |
最小屏蔽截面积 |
铜丝屏蔽的直流电阻 |
| mm² |
mm² |
mm |
| ≤120 |
16 |
1.06 |
| 150-300 |
25 |
0.72 |
| 400-630 |
35 |
0.51 |
| 800-1000 |
50 |
0.35 |
表3.圆钢丝铠装线缆直径
| 铠装层下的虚拟直径 |
铠装线缆直径 |
| mm |
mm |
| > |
< |
|
| - |
10 |
0.8 |
| 10 |
15 |
1.25 |
| 15 |
25 |
1.6 |
| 25 |
35 |
2.0 |
| 35 |
60 |
2.5 |
| 60 |
- |
3.15 |
物理特性
| 工作温度 |
可达70°C（PVC绝缘）；可达90°C（XLPE或EPR绝缘） |
| 温度范围 |
-5°C ( PVC 护套 ); -20°C ( PE 护套 ) |
| 短路温度(短路时最长持续时间不超过5s) |
140-160°C ( PVC 护套 ) |
| 250°C ( PE 护套 ) |
| 弯曲半径 |
12 x OD |
表4.常规/操作/测试:
| 常规 Uo/U |
操作 (Um) |
测试 (rms) |
| 1.8/3KV |
3.6KV |
6.5KV |
| 3.6/6KV |
7.2KV |
12.5KV |
| 6/10KV |
12KV |
21KV |
| 8.7/15KV |
17.5KV |
30.5KV |
| 12/20KV |
24KV |
42KV |
| 18/30KV |
36KV |
63KV |
| 21/35KV |
42KV |
73.5(53)*KV |
| 26/35KV |
42KV |
91(65)*KV |
*21/35KV和26/35kV工频耐压试验，可根据下列条件：2.5Uox30m或3.0Uox15m.括号中的数字实验条件为：3.0Uo x 1.5mins.
单芯 26/35KV (Um=42KV)
电缆结构参数
| 标称截面积 |
|
非铠装线缆 |
钢丝铠装 |
| 绝缘标称厚度 |
铜带厚度 |
铜丝屏蔽面积 |
标称护套厚度 |
近似外径 |
近似重量 |
标称护垫厚度 |
铠装厚度 |
护套标称厚度 |
近似外径 |
近似重量 |
| CU |
AL |
CU |
AL |
| mm² |
mm |
mm |
mm² |
mm |
mm |
kg/km |
mm |
mm |
mm |
mm |
kg/km |
| 50 |
10.5 |
0.1 |
16 |
2.1 |
38.3 |
1689 |
1402 |
1.2 |
2.5 |
2.5 |
46.8 |
2580 |
2395 |
| 70 |
10.5 |
0.1 |
16 |
2.2 |
40.2 |
1980 |
1564 |
1.2 |
2.5 |
2.5 |
48.8 |
2937 |
2611 |
| 95 |
10.5 |
0.1 |
16 |
2.2 |
41.8 |
2283 |
1714 |
1.2 |
2.5 |
2.6 |
50.9 |
3206 |
2737 |
| 120 |
10.5 |
0.1 |
16 |
2.3 |
43.4 |
2588 |
1871 |
1.4 |
2.5 |
2.6 |
51.5 |
3753 |
3177 |
| 150 |
10.5 |
0.1 |
25 |
2.3 |
44.9 |
2923 |
2028 |
1.4 |
2.5 |
2.7 |
53.8 |
4143 |
3371 |
| 185 |
10.5 |
0.1 |
25 |
2.4 |
47.3 |
3415 |
2281 |
1.4 |
2.5 |
2.7 |
55.6 |
4694 |
3693 |
| 240 |
10.5 |
0.1 |
25 |
2.5 |
49.5 |
3975 |
2542 |
1.4 |
2.5 |
2.8 |
57.6 |
5258 |
4005 |
| 300 |
10.5 |
0.1 |
25 |
2.5 |
51.9 |
4625 |
2822 |
1.4 |
2.5 |
2.9 |
60.8 |
5940 |
4301 |
| 400 |
10.5 |
0.1 |
35 |
2.6 |
54.9 |
5704 |
3288 |
1.6 |
2.5 |
3.0 |
63.6 |
7155 |
4894 |
*铜带复合物可以作为屏蔽层的可选项，屏蔽标称面积，以上表中数据作为参考。
电气性能参数
| 标称截面积 |
直流电阻 CU / AL |
交流电阻 CU / AL |
导体短路额定值 CU / AL 1 sec |
电容 |
充电电流 |
铜丝屏蔽短路额定值 1 sec |
铜带屏蔽短路额定值
1 sec |
电感 |
阻抗 |
电抗 |
| 三叶形 |
平坦, 间隙 |
三叶形 |
平坦, 间隙 |
三叶形 |
平坦,间隙 |
| CU |
AL |
CU |
AL |
| mm² |
µΩ/m |
µΩ/m |
kA |
pF/m |
mA/m |
kA |
kA |
µΩ/m |
nH/m |
µΩ/ m |
µΩ/ m |
| 50 |
387/641 |
494/822 |
6.8/4.4 |
126 |
0.95 |
2.6 |
1.2 |
161 |
227 |
510 |
720 |
511 |
834 |
527 |
844 |
| 70 |
268/443 |
343/568 |
9.8/6.3 |
138 |
1.04 |
2.6 |
1.2 |
154 |
207 |
490 |
660 |
364 |
583 |
386 |
597 |
| 95 |
193/320 |
248/410 |
13.3/8.5 |
151 |
1.13 |
2.6 |
1.3 |
147 |
202 |
470 |
640 |
272 |
427 |
300 |
446 |
| 120 |
153/253 |
196/325 |
17.2/11.0 |
161 |
1.24 |
2.6 |
1.3 |
142 |
194 |
450 |
620 |
225 |
345 |
257 |
367 |
| 150 |
124/206 |
159/265 |
21.2/13.5 |
169 |
1.36 |
4.3 |
1.4 |
136 |
188 |
430 |
600 |
193 |
287 |
229 |
313 |
| 185 |
99.1/164 |
128/211 |
26.6/17.0 |
176 |
1.40 |
4.3 |
1.4 |
128 |
188 |
410 |
600 |
165 |
237 |
206 |
267 |
| 240 |
75.4/125 |
98/161 |
34.9/22.3 |
192 |
1.51 |
4.3 |
1.5 |
128 |
183 |
400 |
580 |
140 |
191 |
185 |
226 |
| 300 |
60.1/100 |
80/130 |
43.8/28.0 |
209 |
1.64 |
4.3 |
1.6 |
119 |
180 |
380 |
570 |
126 |
163 |
174 |
203 |
| 400 |
47.0/77.8 |
64/102 |
57.3/36.6 |
227 |
1.80 |
5.8 |
1.7 |
114 |
170 |
360 |
540 |
113 |
141 |
164 |
184 |
* 对于EPR绝缘的电容和充电电流值, 再次基础上乘以1.2。
