PROFIBUS 1对 22 AWG

IEC 60092标准PROFIBUS 1对22 AWG

应用

该profibus电缆专门用于船舶上的固定安装,作为12MBd以下数字信号的连接电缆。

标准

IEC 60332-1&2
IEC 60754-1/2
IEC 61034
IEC 60092

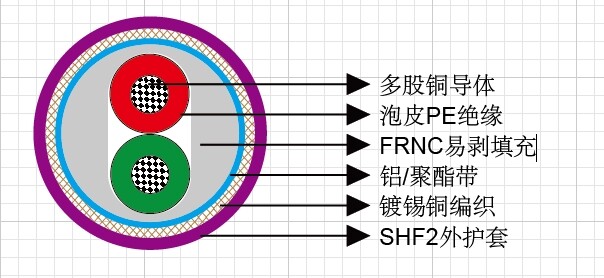

结构

导体:多股裸铜导体,22AWG。
绝缘:泡皮PE。
易剥填充:热塑型共聚物(FRNC)。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜编织。
外护套:SHF2。

线芯识别

线芯1:红。
线芯2:绿。

电气特性

特性阻抗 Ω 150 ± 15
互电容 @1KHz nF/km 28.5
绝缘电阻 MΩ.km 16000
衰减 @9.6kHz dB/km 2.5
衰减 @38.4kHz dB/km 4
衰减 @4kHz dB/km 22
衰减 @16kHz dB/km 42

机械和热性能

固定安装弯曲半径:10×OD
温度范围:-25℃ ~ +80℃

尺寸和重量

订货代码 结构 单元数×每单元芯数×
截面积(mm²)
芯线直径
mm
标称外径
mm
标称重量
kg/km
MLN- 02YSH(ST)CH-1×2×22A 1×2×22 AWG 2.55 8.0 84
