IEC 60092标准MariLan船用局域网数据&通讯缆
铠装PROFIBUS 1 Pair 22 AWG
应用
该profibus电缆专门用于船舶上的固定安装，作为12MBd以下数字信号的连接电缆。标准
IEC 60332-1&2IEC 60754-1/2
IEC 61034
IEC 60092

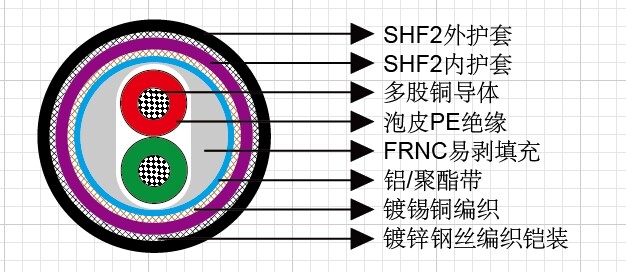

结构
导体：多股裸铜导体，22AWG。绝缘：泡皮PE。
易剥填充：热塑型共聚物（FRNC）。
总屏蔽1：铝/聚酯带。
总屏蔽2：镀锡铜编织。
内护套：SHF2。
铠装：镀锌钢丝编织。
外护套：SHF2。
线芯识别
线芯1：红。线芯2：绿。
电气特性
| 特性阻抗 | Ω | 150 ± 15 |
|---|---|---|
| 互电容 @1KHz | nF/km | 28.5 |
| 绝缘电阻 | MΩ.km | 16000 |
| 衰减 @9.6kHz | dB/km | 2.5 |
| 衰减 @38.4kHz | dB/km | 4 |
| 衰减 @4kHz | dB/km | 22 |
| 衰减 @16kHz | dB/km | 42 |
机械和热性能
固定安装弯曲半径：10×OD温度范围：-30℃ ~ +75℃
尺寸和重量
| 订货代码 | 结构
单元数×每单元芯数× 截面积（mm²） |
芯线直径 mm |
标称外径 mm |
标称重量 kg/km |
|---|---|---|---|---|
| MLN- 02YSH(ST)CHSWBH-1×2×22A | 1×2×22 AWG | 2.55 | 10.65 | 180 |
