IEC 60092标准MariFlex船用防火电力&控制缆
MFX400 0.6/1kV防火层+HEPR绝缘，LSOH（SHF1）护套，屏蔽防火电力&控制缆（多芯）

应用

该电缆适用于船舶或近海装置任意位置及露天甲板上安全电路的固定安装，用于有防火需要的场所。铜丝编织良好的屏蔽性能可减少无线电干扰和电气装置的电气影响。该电缆防火、阻燃、低压、无卤。

标准

DIN 89160/98
IEC 60092-353
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

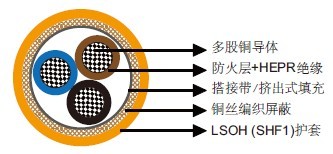

结构

导体：Class 2多股铜导体。
绝缘：防火层+HEPR。
内衬层：搭接带或挤压填充。
总屏蔽：铜丝编织。
外护套：LSOH（SHF1）。

线芯识别

两芯：黑，蓝
三芯：黑，蓝，棕。
四芯：黑，蓝，棕，黑。
五芯：黑，蓝，棕，黑，黑。
多芯：所有芯线为自然色，印有数字，中心以数字1为起始。
3芯以上带黄/绿线的电缆需订制。

机械和热性能

固定安装弯曲半径：6×OD
温度范围：-20℃ ~ +75℃

尺寸和重量

订货代码	结构 芯数×截面积 （mm²）	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称重量 kg/km
MFX400-1mG7MZ1-R-2C1.5	2×1.5	0.7	1.2	12.5	210
MFX400-1mG7MZ1-R-2C2.5	2×2.5	0.7	1.2	13.0	250
MFX400-1mG7MZ1-R-2C4	2×4	0.7	1.3	14.0	300
MFX400-1mG7MZ1-R-2C6	2×6	0.7	1.3	16.0	410
MFX400-1mG7MZ1-R-2C10	2×10	0.7	1.4	18.0	550
MFX400-1mG7MZ1-R-2C16	2×16	0.7	1.5	20.0	720
MFX400-1mG7MZ1-R-2C25	2×25	0.9	1.6	23.5	1050
MFX400-1mG7MZ1-R-3C1.5	3×1.5	0.7	1.2	13.0	230
MFX400-1mG7MZ1-R-3C2.5	3×2.5	0.7	1.2	14.0	280
MFX400-1mG7MZ1-R-3C4	3×4	0.7	1.3	15.0	350
MFX400-1mG7MZ1-R-3C6	3×6	0.7	1.3	16.5	480
MFX400-1mG7MZ1-R-3C10	3×10	0.7	1.4	19.0	670
MFX400-1mG7MZ1-R-3C16	3×16	0.7	1.5	21.0	870
MFX400-1mG7MZ1-R-3C25	3×25	0.9	1.7	24.5	1300
MFX400-1mG7MZ1-R-3C35	3×35	0.9	1.8	27.0	1680
MFX400-1mG7MZ1-R-3C50	3×50	1.0	2.1	30.5	2190
MFX400-1mG7MZ1-R-3C70	3×70	1.1	2.0	35.0	3020
MFX400-1mG7MZ1-R-3C95	3×95	1.1	2.3	39.5	4050
MFX400-1mG7MZ1-R-3C120	3×120	1.2	2.5	44.0	5000
MFX400-1mG7MZ1-R-4C1.5	4×1.5	0.7	1.2	13.5	270
MFX400-1mG7MZ1-R-4C2.5	4×2.5	0.7	1.3	15.0	330
MFX400-1mG7MZ1-R-4C4	4×4	0.7	1.3	16.5	460
MFX400-1mG7MZ1-R-4C6	4×6	0.7	1.4	18.0	560
MFX400-1mG7MZ1-R-4C10	4×10	0.7	1.5	20.5	790
MFX400-1mG7MZ1-R-4C16	4×16	0.7	1.6	23.0	1090
MFX400-1mG7MZ1-R-4C25	4×25	0.9	1.8	27.0	1630
MFX400-1mG7MZ1-R-5C1.5	5×1.5	0.7	1.3	14.5	320
MFX400-1mG7MZ1-R-5C2.5	5×2.5	0.7	1.3	16.5	440
MFX400-1mG7MZ1-R-7C1.5	7×1.5	0.7	1.3	16.5	400
MFX400-1mG7MZ1-R-10C1.5	10×1.5	0.7	1.3	19.5	450
MFX400-1mG7MZ1-R-12C1.5	12×1.5	0.7	1.4	20.0	510
MFX400-1mG7MZ1-R-14C1.5	14×1.5	0.7	1.4	21.0	570
MFX400-1mG7MZ1-R-16C1.5	16×1.5	0.7	1.4	22.0	640
MFX400-1mG7MZ1-R-19C1.5	19×1.5	0.7	1.5	23.5	730
MFX400-1mG7MZ1-R-24C1.5	24×1.5	0.7	1.6	27.0	910
