IEC 60092标准MariLan船用局域网数据&通讯缆
CAN BUS电缆120Ω
应用
该电缆专门用于造船业。标准
IEC 60092-350/351/352/353/359/370/376IEC 60332-1-2
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

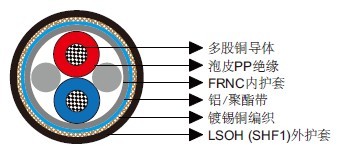

结构
导体：多股镀锡铜导体，21AWG。绝缘：泡皮PP。
内护套：热塑型共聚物（FRNC）。
总屏蔽1：铝/聚酯带。
总屏蔽2：镀锡铜编织。
外护套：LSOH（SHF1）。
线芯识别
线对1：蓝，红。线对2：棕，绿。
电气特性
| 特性阻抗 | Ω | 120 ± 18 | |
|---|---|---|---|
| 互电容 @1KHz | nF/km | 36 | |
| 绝缘电阻 | GΩ.km | 5 | |
| 1 pair | 2 pair | ||
| 衰减 @0.1MHz | dB/100m | 0.65 | 0.3 |
| 衰减 @1MHz | dB/100m | 1.9 | 1.1 |
| 衰减 @5MHz | dB/100m | 4.3 | 2.8 |
| 衰减 @10MHz | dB/100m | 8.1 | 3.9 |
| 衰减 @20MHz | dB/100m | 10.5 | 5.7 |
机械和热性能
固定安装弯曲半径：10×OD温度范围：-30℃ ~ +80℃
尺寸和重量
| 订货代码 | 结构 单元数×每单元芯数× 截面积（mm²） |
芯线直径 mm |
标称外径 mm |
标称重量 kg/km |
|---|---|---|---|---|
| MLN-09YSH(ST)CH-1×2×21A | 1×2×21 AWG | 2.4 | 7.7 | 79 |
| MLN-09YSH(ST)CH-2×2×21A | 2×2×21 AWG | 2.2 | 8.4 | 90 |
