F6 AICI NEK606标准海洋工程与船用电缆

F6 AICI NEK606标准海洋工程与船用电缆 F6 AICI NEK606标准海洋工程与船用电缆

应用

该光缆具有防火，阻燃，低烟无卤的特性，适用于仪表，数据和通讯系统。

标准

IEC 60794
IEC 60811-2-1
IEC 60331-25
IEC 60332-3-24
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

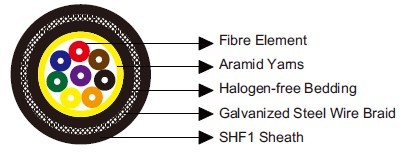

结构

光纤单元：紧包缓冲光纤。
中心加强件：纤维增强塑料(FRP)与/或芳纶纱。
衬垫层：无卤阻燃热塑材料。
铠装：镀锌钢丝编织。
外护套：无卤阻燃，耐紫外线热塑材料SHF1。

可选结构

F4 QFCI-HCF: QFCI-HCF光缆由松套管光纤单元，钢丝或FRP中心加强件，无卤阻燃热塑衬垫层，镀锌钢丝编织铠装，SHF1护套，HC-防火层，防火带和SHF1外护套构成。

电气特性

光纤类型 9/125 50/125 50/125 62.5/125
ITU-T类型 G652.D G651 G651 -
IEC11801分类 OS1 & OS2 OM2 OM3 OM1
纤芯直径 µm 8.7±0.4 50±3.0 50±3.0 62.5±3.0
包层直径 µm 125 ± 1.0 125 ± 2.0 125 ± 2.0 125 ± 2.0
涂覆层直径 µm 245 ± 10 245 ± 10 245 ± 10 245 ± 10
最大衰减
@850 nm dB/km - 3.0 3.0 3.5
@1300 nm dB/km - 1.5 1.0 1.5
@1310 nm dB/km 0.36 - - -
@1550 nm dB/km 0.22 - - -
最小带宽(OFL*)
@850 nm MHz.km - 500 1500 200
@1300 nm MHz.km - 500 500 600
最大色散
1285-1330 nm ps/nm⋅km 2.8 - - -
1550 nm ps/nm⋅km 18 - - -
零色散波长 nm 1300~1324 - - -

机械和热性能

弯曲半径：20×OD（安装中）；10×OD （固定安装）
温度范围：-40℃ ~ +70℃

尺寸和重量

光纤数量 二次涂层
mm 		标称外径
mm 		标称重量
kg/km
2 0.9 7.8 100
4 0.9 8.2 110
8 0.9 9.4 125
12 0.9 10.3 145
24 0.9 12.0 185
