Cat5E UTP/FTP铠装数据电缆

Cat5E UTP/FTP铠装数据电缆 Cat5E UTP/FTP铠装数据电缆

应用

Cat5E是千兆位以太网及其他网络协议电缆标准，适用于频率达100 MHz的基础语音和数据装置。该电缆有铜丝编织铠装和阻燃防泥浆外护套，可为电缆提供额外的机械保护，同时又能保持其柔软性。

标准

IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

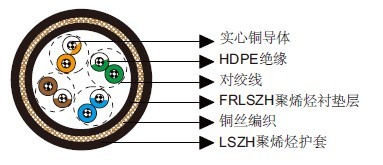

结构

导体：24AWG实心裸铜。
绝缘：HDPE。
绞合：两根彩色绝缘线扭绞在一起成为一对。
衬垫层：阻燃低烟无卤聚烯烃，黑色。
铠装：0.2/0.3mm铜丝编织。
外护套：低烟无卤聚烯烃。

可选结构

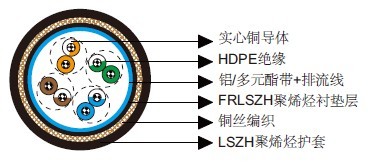

Cat5E F/UTP: 该电缆有铝/聚酯带总屏蔽层及排流线。
Cat5E SF/UTP: 该电缆有铝/聚酯带&铜丝编织双层总屏蔽及排流线。

电气特性

AWG 24
标称导体直径 mm 0.53
最大直流电阻@20℃ Ω/100m 9.38
最大DCR不平衡 % 5
最大互电容 pF/m 55.8
最大电容不平衡 pF/100m 330
特性阻抗@1-100MHz Ω 100+/-15
最大传输延迟偏差 ns/100m 45



频率
MHz 		最大衰减
dB/100m 		最小NEXT
dB 		最小PSNEXT
dB 		最小ELFEXT
dB/100m 		最小
PSELFEXT
dB/100m 		最小RL
dB
0.772 1.8 67.0 64.0 66.0 63.0 —
1 2.0 65.3 62.3 63.8 60.8 20.0
4 4.1 56.3 53.3 51.7 48.7 23.0
8 5.8 51.8 48.8 45.7 42.7 24.5
10 6.5 50.3 47.3 43.8 40.8 25.0
16 8.2 47.3 44.3 39.7 36.7 25.0
20 9.3 45.8 42.8 37.7 34.7 25.0
25 10.4 44.3 41.3 35.8 32.8 24.3
31.25 11.7 42.9 39.9 33.9 30.9 23.6
62.5 17.0 38.4 35.4 27.8 24.8 21.5
100 22.0 35.3 32.3 23.8 20.8 20.1

机械和热性能

弯曲半径：8×OD（安装中）；4×OD （固定安装）
温度范围：-30℃ ~ +75℃

尺寸和重量

结构单元数×每单元芯数×导体直径(mm) 标称绝缘厚度
mm 		标称护套厚度
mm 		标称外径
mm 		标称重量
kg/km
内 外
4×2×0.53 0.2 0.8 1.14 10.1 179
