FRA 213 URM SW4

FRA 213 URM SW4 GKW铁道牵引电缆

应用

该电缆适合铁路机车内外灵活安装。

标准

DIN 5510-2

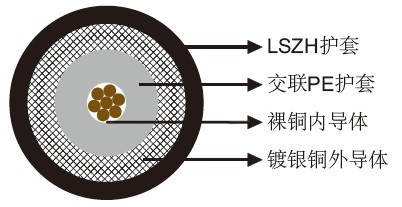

结构

内导体：裸铜导体。
绝缘：交联PE（PEX）。
外导体：镀银铜丝编织。
护套：LSZH 弹性体。

20℃时的电气特性

  • 阻抗 Ω 50+/-2
    标称电容 pF/m 101
    最小绝缘电阻 MΩ.km 100000
    内导体电阻 MΩ/km 5.74
    外导体电阻 MΩ/km 3.7
    衰减
    @10MHz dB/100m 2
    @50MHz dB/100m 4
    @100MHz dB/100m 6
    @150MHz dB/100m 8
    @200MHz dB/100m 9
    @300MHz dB/100m 12
    @400MHz dB/100m 14
    @450MHz dB/100m 15
    @500MHz dB/100m 16
    @600MHz dB/100m 18
    @800MHz dB/100m 22
    @850MHz dB/100m 23
    @900MHz dB/100m 24
    @950MHz dB/100m 25
    @1000MHz dB/100m 26
    @1800MHz dB/100m 40
    @1900MHz dB/100m 41
    @2000MHz dB/100m 43
    传播速度 % 66

机械和热性能

最小弯曲半径：50mm（静态）
温度范围：-40℃～ +105℃

尺寸和重量

导体结构
No/mm		 标称内导体直径
mm		 标称外导体直径
mm		 标称外径
mm		 标称重量
kg/km
7/0.75 2.25 8.15 10.3 161
