FRA 179 SW4铁路应用GKW牵引电缆

FRA 179 SW4 GKW铁道牵引电缆

应用

该电缆适合铁路机车内外灵活安装。

标准

DIN 5510-2

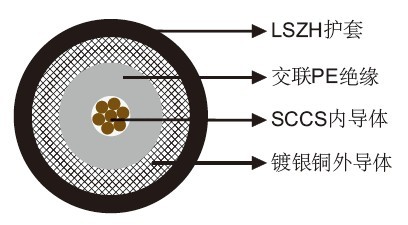

结构

内导体：多股镀银铜包钢。
绝缘：交联发泡PE（SPEX）。
外导体：镀银铜。
护套：LSZH 弹性体。

20℃时的电气特性

  • 阻抗 Ω 75+/-3
    标称电容 pF/m 60
    最小绝缘电阻 MΩ.km 100000
    内导体电阻 MΩ/km 800.5
    外导体电阻 MΩ/km 27.9
    衰减
    @50MHz dB/100m 16
    @100MHz dB/100m 24
    @150MHz dB/100m 30
    @200MHz dB/100m 34
    @250MHz dB/100m 39
    @300MHz dB/100m 43
    @350MHz dB/100m 47
    @400MHz dB/100m 51
    @450MHz dB/100m 54
    @500MHz dB/100m 57
    @550MHz dB/100m 61
    @600MHz dB/100m 64
    @650MHz dB/100m 67
    @700MHz dB/100m 70
    @750MHz dB/100m 72
    @800MHz dB/100m 75
    @850MHz dB/100m 78
    传播速度 % 69.8

机械和热性能

最小弯曲半径：5mm（静态）
温度范围：-40℃～ +105℃

尺寸和重量

导体结构
No/mm		 标称内导体直径
mm		 标称外导体直径
mm		 标称外径
mm		 标称重量
kg/km
7/0.1 0.305 2.13 2.54 11.1
