BS EN 50288-7 Standard 防火铜网编织屏蔽仪表电缆（多对）
RE-2X(C)H...CI
应用
无铠装低烟无卤护套电缆通常用于室内安装，适用于潮湿地区。通常，电缆用于工业过程制造厂内的通信、数据和语音传输信号和服务。低烟无卤护套也用于电气设备和仪器的互连，可以减少有毒烟雾和烟尘的排放。
标准
电缆符合标准BS EN 50288-7 (formerly BS 5308)
防火性能
| 线路完整性 |
IEC 60331-21; BS 6387 CWZ (Optional); BS EN 50200 (PH30/PH60/PH120) |
| 阻燃性（单根垂直线缆测试） |
IEC 60332-1-2; EN 60332-1-2 |
| 减少火灾传播（垂直安装的捆绑电线和电缆测试）
|
IEC 60332-3-24; EN 60332-3-24 |
| 无卤 |
IEC 60754-1; EN 50267-2-1 |
| 无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2 |
| 最低烟雾排放量
|
IEC 61034-2; EN 61034-2 |
额定电压
300, 500V

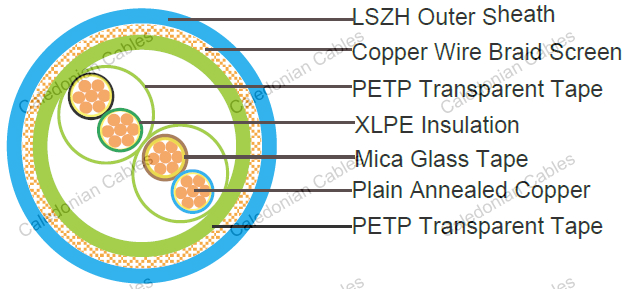

电缆结构
| 导体 |
符合IEC 60228 1、2和5级的实心、绞合或柔性普通或金属涂层铜线 |
| 防火屏障 |
云母带。 |
| 绝缘 |
符合EN 50290-2-29的挤压交联聚乙烯化合物。
|
| 对绞 |
两根绝缘导线均匀绞合在一起，绞合线不超过100mm（1.5mm）或150mm（2.5mm） |
| 绑扎带 |
PETP透明胶带。 |
| 总屏蔽 |
铜编织网 |
| 外护套 |
符合EN 50290-2-27的无卤 阻燃化合物。 |
颜色代码
| 绝缘颜色 |
通过使用彩色绝缘材料或通过挤压、印刷或涂漆的彩色表面实现的颜色和/或额外的环形标记和/或符号。 |
| 外护套 |
黑色。其他颜色可应要求提供。 |
物理和热性能
| 工作温度范围 |
-30°C - +90°C |
| 温度范围固定安装: |
-5°C - +50°C |
| 最大短路温度(5s) |
250°C |
| 最小弯曲半径 |
7.5 x OD |
结构参数
| 芯数/导线标称横截面积 |
钢丝数量和直径 |
绝缘厚度 |
外护套厚度 |
参考直径 |
导线电阻 |
| mm² |
n×mm |
mm |
mm |
mm |
Ω/km |
| 1x2x0.5 |
7×0.31 |
0.6 |
0.9 |
8.2 |
36.0 |
| 2x2x0.5 |
7×0.31 |
0.6 |
1 |
12.3 |
36.0 |
| 3x2x0.5 |
7×0.31 |
0.6 |
1 |
13.1 |
36.0 |
| 4x2x0.5 |
7×0.31 |
0.6 |
1.1 |
14.6 |
36.0 |
| 5x2x0.5 |
7×0.31 |
0.6 |
1.1 |
16.1 |
36.0 |
| 8x2x0.5 |
7×0.31 |
0.6 |
1.2 |
19.3 |
36.0 |
| 10x2x0.5 |
7×0.31 |
0.6 |
1.2 |
22.9 |
36.0 |
| 12x2x0.5 |
7×0.31 |
0.6 |
1.3 |
23.9 |
36.0 |
| 16x2x0.5 |
7×0.31 |
0.6 |
1.4 |
26.8 |
36.0 |
| 20x2x0.5 |
7×0.31 |
0.6 |
1.4 |
29.1 |
36.0 |
| 25x2x0.5 |
7×0.31 |
0.6 |
1.8 |
32.9 |
36.0 |
| 1x2x0.75 |
7×0.37 |
0.6 |
0.9 |
8.5 |
24.5 |
| 2x2x0.75 |
7×0.37 |
0.6 |
1 |
12.9 |
24.5 |
| 3x2x0.75 |
7×0.37 |
0.6 |
1.1 |
14.0 |
24.5 |
| 4x2x0.75 |
7×0.37 |
0.6 |
1.1 |
15.3 |
24.5 |
| 5x2x0.75 |
7×0.37 |
0.6 |
1.2 |
17.1 |
24.5 |
| 8x2x0.75 |
7×0.37 |
0.6 |
1.2 |
20.3 |
24.5 |
| 10x2x0.75 |
7×0.37 |
0.6 |
1.3 |
24.3 |
24.5 |
| 12x2x0.75 |
7×0.37 |
0.6 |
1.3 |
25.1 |
24.5 |
| 16x2x0.75 |
7×0.37 |
0.6 |
1.4 |
28.2 |
24.5 |
| 20x2x0.75 |
7×0.37 |
0.6 |
1.5 |
30.8 |
24.5 |
| 25x2x0.75 |
7×0.37 |
0.6 |
1.8 |
34.8 |
24.5 |
| 1x2x1.0 |
7×0.44 |
0.6 |
0.9 |
9 |
18.1 |
| 2x2x1.0 |
7×0.44 |
0.6 |
1 |
13.6 |
18.1 |
| 3x2x1.0 |
7×0.44 |
0.6 |
1.1 |
14.7 |
18.1 |
| 4x2x1.0 |
7×0.44 |
0.6 |
1.2 |
16.4 |
18.1 |
| 5x2x1.0 |
7×0.44 |
0.6 |
1.2 |
18 |
18.1 |
| 8x2x1.0 |
7×0.44 |
0.6 |
1.2 |
21.4 |
18.1 |
| 10x2x1.0 |
7×0.44 |
0.6 |
1.3 |
25.6 |
18.1 |
| 12x2x1.0 |
7×0.44 |
0.6 |
1.4 |
26.7 |
18.1 |
| 16x2x1.0 |
7×0.44 |
0.6 |
1.5 |
30 |
18.1 |
| 20x2x1.0 |
7×0.44 |
0.6 |
1.5 |
32.6 |
18.1 |
| 25x2x1.0 |
7×0.44 |
0.6 |
1.9 |
37.1 |
18.1 |
| 1x2x1.5 |
7×0.53 |
0.6 |
0.9 |
9.5 |
12.1 |
| 2x2x1.5 |
7×0.53 |
0.6 |
1.1 |
14.7 |
12.1 |
| 3x2x1.5 |
7×0.53 |
0.6 |
1.2 |
15.8 |
12.1 |
| 4x2x1.5 |
7×0.53 |
0.6 |
1.2 |
17.4 |
12.1 |
| 5x2x1.5 |
7×0.53 |
0.6 |
1.3 |
19.4 |
12.1 |
| 8x2x1.5 |
7×0.53 |
0.6 |
1.3 |
23.1 |
12.1 |
| 10x2x1.5 |
7×0.53 |
0.6 |
1.4 |
27.6 |
12.1 |
| 12x2x1.5 |
7×0.53 |
0.6 |
1.5 |
28.7 |
12.1 |
| 16x2x1.5 |
7×0.53 |
0.6 |
1.6 |
32.3 |
12.1 |
| 20x2x1.5 |
7×0.53 |
0.6 |
1.7 |
35.3 |
12.1 |
| 25x2x1.5 |
7×0.53 |
0.6 |
2 |
40 |
12.1 |
| 1x2x2.5 |
7×0.67 |
0.7 |
1 |
10.9 |
7.41 |
| 2x2x2.5 |
7×0.67 |
0.7 |
1.2 |
16.9 |
7.41 |
| 3x2x2.5 |
7×0.67 |
0.7 |
1.2 |
18.0 |
7.41 |
| 4x2x2.5 |
7×0.67 |
0.7 |
1.3 |
20.1 |
7.41 |
| 5x2x2.5 |
7×0.67 |
0.7 |
1.4 |
22.4 |
7.41 |
| 8x2x2.5 |
7×0.67 |
0.7 |
1.4 |
26.7 |
7.41 |
| 10x2x2.5 |
7×0.67 |
0.7 |
1.6 |
32.1 |
7.41 |
| 12x2x2.5 |
7×0.67 |
0.7 |
1.6 |
33.2 |
7.41 |
| 16x2x2.5 |
7×0.67 |
0.7 |
1.7 |
37.3 |
7.41 |
| 20x2x2.5 |
7×0.67 |
0.7 |
1.9 |
40.9 |
7.41 |
| 25x2x2.5 |
7×0.67 |
0.7 |
2.3 |
46.9 |
7.41 |
