BS EN 50288-7标准耐火铜网编织屏蔽铠装仪表电缆（多对）


RE-2X(C)HSWAH ... CI

BS EN 50288-7标准耐火铜网编织屏蔽铠装仪表电缆（多对）

应用

当机械损伤的风险增加时，通常使用铠装低烟无卤护套电缆。镀锌钢丝铠装提供了出色的保护。通常，电缆用于工业过程制造厂内的通信、数据和语音传输信号和服务。低烟无卤护套也用于电气设备和仪器的互连，可以减少有毒烟雾和烟尘的排放


标准

电缆符合标准BS EN 50288-7 (formerly BS 5308)

防火性能

线路完整性 IEC 60331-21; BS 6387 CWZ (Optional); BS EN 50200 (PH30/PH60/PH120)
阻燃性（单根垂直线缆测试） IEC 60332-1-2; EN 60332-1-2
减少火灾传播（垂直安装的捆绑电线和电缆测试） IEC 60332-3-24; EN 60332-3-24
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最低烟雾排放量 IEC 61034-2; EN 61034-2

额定电压

300, 500V

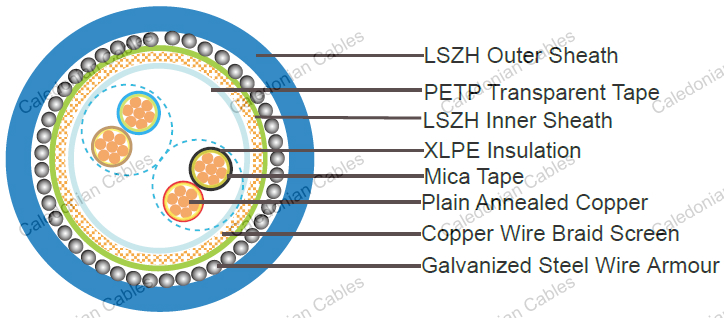

电缆结构

导体 符合IEC 60228 1、2和5级的实心、绞合或柔性普通或金属涂层铜线
防火屏障 云母带。
绝缘 符合EN 50290-2-29的挤压交联聚乙烯化合物。
对数 两根绝缘导线均匀绞合在一起，绞合线不超过100mm（1.5mm）或150mm（2.5mm）
绑扎带 PETP透明胶带。
总屏蔽 铜编织网
内护套 热塑性低烟无卤化合物。
铠装 镀锌钢丝
外护套 符合EN 50290-2-27的无卤阻燃化合物。

颜色代码

绝缘颜色 通过使用彩色绝缘材料或通过挤压、印刷或涂漆的彩色表面实现的颜色和/或额外的环形标记和/或符号。
外护套 黑色。其他颜色可应要求提供。

物理和热性能

工作温度范围 -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s) 250°C
最小弯曲半径 10 x OD

结构参数

芯数/导线标称横截面积 钢丝数量和直径 绝缘厚度 内层厚度 铠装线直径 外护套厚度 参考直径 导线电阻
mm² n×mm mm mm mm mm mm Ω/km
1x2x0.5 7×0.31 0.6 0.9 0.9 1.3 12.6 36.0
2x2x0.5 7×0.31 0.6 1 0.9 1.4 16.9 36.0
3x2x0.5 7×0.31 0.6 1 0.9           1.4 17.7 36.0
4x2x0.5 7×0.31 0.6 1.1 0.9 1.5 19.4 36.0
5x2x0.5 7×0.31 0.6 1.1 1.25 1.5 21.6 36.0
8x2x0.5 7×0.31 0.6 1.2 1.25 1.5 24.8 36.0
10x2x0.5 7×0.31 0.6 1.2 1.25 1.6 28.6 36.0
12x2x0.5 7×0.31 0.6 1.3 1.25 1.6 29.6 36.0
16x2x0.5 7×0.31 0.6 1.4 1.6 1.7 32.7 36.0
20x2x0.5 7×0.31 0.6 1.4 1.6 1.7 35 36.0
25x2x0.5 7×0.31 0.6 1.8 1.6 2.1 40.3 36.0
1x2x0.75 7×0.37 0.6 0.9 0.9 1.3 12.9 24.5
2x2x0.75 7×0.37 0.6 1 0.9 1.4 17.5 24.5
3x2x0.75 7×0.37 0.6 1.1 0.9 1.5 18.8 24.5
4x2x0.75 7×0.37 0.6 1.1 1.25 1.5 20.8 24.5
5x2x0.75 7×0.37 0.6 1.2 1.25 1.5 22.6 24.5
8x2x0.75 7×0.37 0.6 1.2 1.25 1.6 26 24.5
10x2x0.75 7×0.37 0.6 1.3 1.25 1.6 30 24.5
12x2x0.75 7×0.37 0.6 1.3 1.6 1.7 31 24.5
16x2x0.75 7×0.37 0.6 1.4 1.6 1.7 34.1 24.5
20x2x0.75 7×0.37 0.6 1.5 1.6 1.8 37.6 24.5
25x2x0.75 7×0.37 0.6 1.8 1.6 2.2 42.3 24.5
1x2x1.0 7×0.44 0.6 0.9 0.9 1.3 13.4 18.1
2x2x1.0 7×0.44 0.6 1 0.9 1.4 18.2 18.1
3x2x1.0 7×0.44 0.6 1.1 0.9 1.5 19.5 18.1
4x2x1.0 7×0.44 0.6 1.1 1.25 1.5 21.7 18.1
5x2x1.0 7×0.44 0.6 1.2 1.25 1.6 23.7 18.1
8x2x1.0 7×0.44 0.6 1.2 1.25 1.6 27.1 18.1
10x2x1.0 7×0.44 0.6 1.3 1.6 1.7 31.5 18.1
12x2x1.0 7×0.44 0.6 1.4 1.6 1.7 32.6 18.1
16x2x1.0 7×0.44 0.6 1.5 1.6 1.8 36.8 18.1
20x2x1.0 7×0.44 0.6 1.5 1.6 1.8 39.4 18.1
25x2x1.0 7×0.44 0.6 1.9 2 2.3 45.6 18.1
1x2x1.5 7×0.53 0.6 0.9 0.9 1.3 14.1 12.1
2x2x1.5 7×0.53 0.6 1.1 0.9 1.5 19.5 12.1
3x2x1.5 7×0.53 0.6 1.2 1.25 1.5 21.3 12.1
4x2x1.5 7×0.53 0.6 1.2 1.25 1.6 23.1 12.1
5x2x1.5 7×0.53 0.6 1.3 1.25 1.6 25.1 12.1
8x2x1.5 7×0.53 0.6 1.3 1.25 1.7 29 12.1
10x2x1.5 7×0.53 0.6 1.4 1.6 1.8 34 12.1
12x2x1.5 7×0.53 0.6 1.5 1.6 1.8 35.5 12.1
16x2x1.5 7×0.53 0.6 1.6 1.6 1.9 39.3 12.1
20x2x1.5 7×0.53 0.6 1.7 1.6 2 42.5 12.1
25x2x1.5 7×0.53 0.6 2 2 2.3 48.7 12.1
1x2x2.5 7×0.67 0.7 1 0.9 1.4 15.5 7.41
2x2x2.5 7×0.67 0.7 1.2 1.25 1.5 22.4 7.41
3x2x2.5 7×0.67 0.7 1.2 1.25 1.6 23.7 7.41
4x2x2.5 7×0.67 0.7 1.3 1.25 1.6 25.8 7.41
5x2x2.5 7×0.67 0.7 1.4 1.25 1.7 28.3 7.41
8x2x2.5 7×0.67 0.7 1.4 1.6 1.7 32.6 7.41
10x2x2.5 7×0.67 0.7 1.6 1.6 1.9 39.1 7.41
12x2x2.5 7×0.67 0.7 1.6 1.6 1.9 40.2 7.41
16x2x2.5 7×0.67 0.7 1.7 2 2 44.5 7.41
20x2x2.5 7×0.67 0.7 1.9 2 2.1 48.3 7.41
25x2x2.5 7×0.67 0.7 2.3 2.5 2.6 57 7.41
