  首页产品Fireflix 防火仪表数据电缆

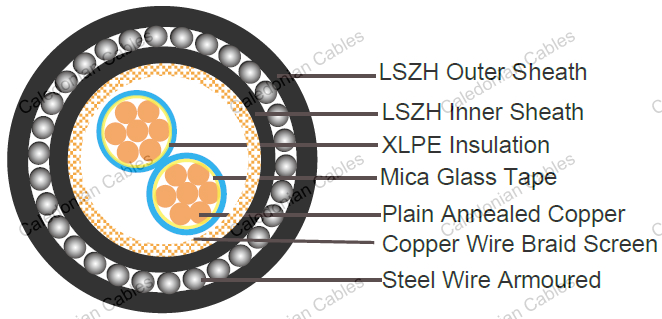

BS EN 50288-7 标准防火铜网编织屏蔽铠装仪表电缆（多芯）


RE-2X(C)HSWAH ... CI

BS EN 50288-7 标准防火铜网编织屏蔽铠装仪表电缆（多芯）

应用

当机械损伤的风险增加时，通常使用铠装低烟无卤护套电缆。镀锌钢丝铠装提供了出色的保护。通常，电缆用于工业过程制造厂内的通信、数据和语音传输信号和服务。低烟无卤护套也用于电气设备和仪器的互连，可以减少有毒烟雾和烟尘的排放


标准

电缆符合标准BS EN 50288-7 (formerly BS 5308)

防火性能

线路完整性 IEC 60331-21; BS 6387 CWZ (Optional); BS EN 50200 (PH30/PH60/PH120)
阻燃性（单根垂直线缆测试） IEC 60332-1-2; EN 60332-1-2
减少火灾传播（垂直安装的捆绑电线和电缆测试） IEC 60332-3-24; EN 60332-3-24
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最低烟雾排放量 IEC 61034-2; EN 61034-2

额定电压

300, 500V

电缆结构

导体 符合IEC 60228 1、2和5级的实心、绞合或柔性普通或金属涂层铜线
防火屏障 云母带。
绝缘 符合EN 50290-2-29的挤压交联聚乙烯化合物。
总屏蔽 铜编织网
内护套 热塑性低烟无卤化合物。
铠装 镀锌钢丝
外护套 符合EN 50290-2-27的无卤阻燃化合物。

颜色代码

绝缘颜色 通过使用彩色绝缘材料或通过挤压、印刷或涂漆的彩色表面实现的颜色和/或额外的环形标记和/或符号。
外护套 黑色。其他颜色可应要求提供。

物理和热性能

工作温度范围 -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s) 250°C
最小弯曲半径 10 x OD

结构参数

芯数/导线标称横截面积 钢丝数量和直径 绝缘厚度 内层厚度 铠装线直径 外护套厚度 参考直径 导线电阻
mm² n/mm mm mm mm mm mm Ω/km
2 x 0.5 7×0.31 0.6 0.9 0.9 1.3 12.6 36.0
3 x 0.5 7×0.31 0.6 0.9 0.9 1.3 13.1 36.0
4 x 0.5 7×0.31 0.6 0.9 0.9 1.4 14.1 36.0
5 x 0.5 7×0.31 0.6 0.9 0.9 1.4 14.9 36.0
8 x 0.5 7×0.31 0.6 1 0.9 1.4 17 36.0
10 x 0.5 7×0.31 0.6 1 0.9 1.5 19.4 36.0
12 x 0.5 7×0.31 0.6 1.1 0.9 1.5 20 36.0
14 x 0.5 7×0.31 0.6 1.1 1.25 1.5 21.5 36.0
16 x 0.5 7×0.31 0.6 1.1 1.25 1.5 22.4 36.0
20 x 0.5 7×0.31 0.6 1.2 1.25 1.5 24 36.0
24 x 0.5 7×0.31 0.6 1.2 1.25 1.6 26.8 36.0
27 x 0.5 7×0.31 0.6 1.2 1.25 1.6 27.3 36.0
30 x 0.5 7×0.31 0.6 1.3 1.25 1.6 28.3 36.0
37 x 0.5 7×0.31 0.6 1.3 1.25 1.6 30.1 36.0
40 x 0.5 7×0.31 0.6 1.3 1.6 1.7 32 36.0
50 x 0.5 7×0.31 0.6 1.6 1.6 1.9 34.6 36.0
2 x 0.75 7×0.37 0.6 0.9 0.9 1.3 12.9 24.5
3 x 0.75 7×0.37 0.6 0.9 0.9 1.3 13.4 24.5
4 x 0.75 7×0.37 0.6 0.9 0.9 1.4 14.5 24.5
5 x 0.75 7×0.37 0.6 1 0.9 1.4 15.6 24.5
8 x 0.75 7×0.37 0.6 1 0.9 1.4 17.6 24.5
10 x 0.75 7×0.37 0.6 1 0.9 1.5 20.1 24.5
12 x 0.75 7×0.37 0.6 1 1.25 1.5 21.3 24.5
14 x 0.75 7×0.37 0.6 1.1 1.25 1.5 22.3 24.5
16 x 0.75 7×0.37 0.6 1.1 1.25 1.5 23.3 24.5
20 x 0.75 7×0.37 0.6 1.2 1.25 1.6 25.2 24.5
24 x 0.75 7×0.37 0.6 1.3 1.25 1.6 28.1 24.5
27 x 0.75 7×0.37 0.6 1.3 1.25 1.6 28.6 24.5
30 x 0.75 7×0.37 0.6 1.3 1.25 1.6 29.5 24.5
37 x 0.75 7×0.37 0.6 1.4 1.6 1.7 32.5 24.5
40 x 0.75 7×0.37 0.6 1.4 1.6 1.7 33.5 24.5
50 x 0.75 7×0.37 0.6 1.6 1.6 1.9 36.1 24.5
2 x 1.0 7×0.44 0.6 0.9 0.9 1.3 13.4 18.1
3 x 1.0 7×0.44 0.6 0.9 0.9 1.4 14.1 18.1
4 x 1.0 7×0.44 0.6 1 0.9 1.4 15.2 18.1
5 x 1.0 7×0.44 0.6 1 0.9 1.4 16.2 18.1
8 x 1.0 7×0.44 0.6 1 0.9 1.4 18.3 18.1
10 x 1.0 7×0.44 0.6 1.1 1.25 1.5 21.8 18.1
12 x 1.0 7×0.44 0.6 1.1 1.25 1.5 22.4 18.1
14 x 1.0 7×0.44 0.6 1.1 1.25 1.5 23.3 18.1
16 x 1.0 7×0.44 0.6 1.2 1.25 1.6 24.7 18.1
20 x 1.0 7×0.44 0.6 1.2 1.25 1.6 26.3 18.1
24 x 1.0 7×0.44 0.6 1.3 1.25 1.6 29.4 18.1
27 x 1.0 7×0.44 0.6 1.3 1.25 1.7 30.1 18.1
30 x 1.0 7×0.44 0.6 1.3 1.6 1.7 31.7 18.1
37 x 1.0 7×0.44 0.6 1.4 1.6 1.7 34 18.1
40 x 1.0 7×0.44 0.6 1.4 1.6 1.8 35.2 18.1
50 x 1.0 7×0.44 0.6 1.8 1.6 2 38.4 18.1
2 x 1.5 7×0.53 0.6 0.9 0.9 1.3 14.1 12.1
3 x 1.5 7×0.53 0.6 1 0.9 1.4 14.9 12.1
4 x 1.5 7×0.53 0.6 1 0.9 1.4 15.9 12.1
5 x 1.5 7×0.53 0.6 1 0.9 1.4 17 12.1
8 x 1.5 7×0.53 0.6 1.1 0.9 1.5 19.6 12.1
10 x 1.5 7×0.53 0.6 1.2 1.25 1.5 23.1 12.1
12 x 1.5 7×0.53 0.6 1.2 1.25 1.6 23.9 12.1
14 x 1.5 7×0.53 0.6 1.2 1.25 1.6 24.9 12.1
16 x 1.5 7×0.53 0.6 1.2 1.25 1.6 25.9 12.1
20 x 1.5 7×0.53 0.6 1.3 1.25 1.7 28 12.1
24 x 1.5 7×0.53 0.6 1.4 1.6 1.7 32.1 12.1
27 x 1.5 7×0.53 0.6 1.4 1.6 1.7 32.7 12.1
30 x 1.5 7×0.53 0.6 1.4 1.6 1.8 33.9 12.1
37 x 1.5 7×0.53 0.6 1.5 1.6 1.8 36.3 12.1
40 x 1.5 7×0.53 0.6 1.5 1.6 1.8 37.3 12.1
50 x 1.5 7×0.53 0.6 1.8 1.6 2.1 40.9 12.1
2 x 2.5 7×0.67 0.7 1 0.9 1.4 15.5 7.41
3 x 2.5 7×0.67 0.7 1 0.9 1.4 16.2 7.41
4 x 2.5 7×0.67 0.7 1 0.9 1.4 17.3 7.41
5 x 2.5 7×0.67 0.7 1.1 0.9 1.5 18 7.41
8 x 2.5 7×0.67 0.7 1.2 1.25 1.5 22.5 7.41
10 x 2.5 7×0.67 0.7 1.3 1.25 1.6 26 7.41
12 x 2.5 7×0.67 0.7 1.3 1.25 1.6 26.7 7.41
14 x 2.5 7×0.67 0.7 1.3 1.25 1.7 28 7.41
16 x 2.5 7×0.67 0.7 1.4 1.25 1.7 29.4 7.41
20 x 2.5 7×0.67 0.7 1.4 1.6 1.8 32.3 7.41
24 x 2.5 7×0.67 0.7 1.5 1.6 1.8 36.2 7.41
27 x 2.5 7×0.67 0.7 1.6 1.6 1.9 37.3 7.41
30 x 2.5 7×0.67 0.7 1.6 1.6 1.9 38.4 7.41
37 x 2.5 7×0.67 0.7 1.7 1.6 1.9 41.2 7.41
40 x 2.5 7×0.67 0.7 1.7 1.6 2 42.7 7.41
50 x 2.5 7×0.67 0.7 1.9 2 2.2 47.3 7.41
