  首页产品仪表电缆BS EN 50288-7仪表电缆

BS EN 50288-7标准XLPE绝缘，LSZH护套, 单对屏蔽&总屏蔽，铠装仪表电缆（多三线组）
RE-2X(St)HSWAH-TiMF 70°C / 300 V

应用及描述

BS EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。
推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。
推荐应用在生命和重要财产物资的消防防火措施中。

标准

  • 基本设计遵循BS EN 50288-7标准

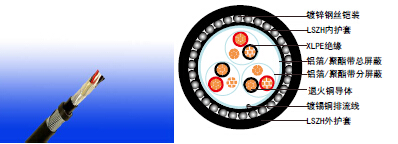

电缆结构

BS EN 50288-7标准仪表电缆

防火特性

阻燃特性（单根电缆垂直燃烧测试） EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（多根电缆成束垂直火焰燃烧测试）*** EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
电缆燃烧腐蚀性气体零排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
电缆燃烧最小烟密度 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
电缆无毒测试 NES 02-713; NF C 20-454
抗紫外线 UL 1581 section 1200
耐油 ICEA S-73-532**

备注：*为已替换的标准，***为可选标准。

额定电压

  • 300V

电缆结构

导体 IEC 60228标准2类多股退火铜导体。
绝缘 EN 50290-2-29标准挤压式XLPE复合物绝缘
单屏蔽 带0.5mm²镀锡铜配流线的铝箔/塑料薄膜包裹在三线组外层。
三线组 三个绝缘线芯绞合在一起形成一个三线组。
三线组绞合 三线组以最佳绞距绞合成层
隔离层 聚酯带。
总屏蔽 带有0.5mm²镀锡铜排流线的铝带/聚酯带层屏蔽。
内护套 EN 50290-2-27标准LSZH复合物。
铠装 镀锌钢丝铠装。
外护套 EN 50290-2-27标准LSZH复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。

颜色

  • 绝缘：黑/白/红，, 三线组的电缆在白色线芯上以数字（1，2、、、）连续标识。
  • 外护套：黑色或蓝色（本安系统）

物理特性

工作温度范围（固定状态下） -30°C – +70°C
安装温度范围（运动状态） -5°C– +50°C
最小弯曲半径 7.5 X 外径
抗紫外线 UL 1581 section 1200
耐油
ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积  mm2  0.5 0.75 1 1.3 1.5
标称绝缘厚度 mm 0.35 0.38 0.4 0.45 0.45
最小绝缘厚度 mm 0.44 0.44 0.44 0.44 0.44
导体电阻 (20°C)  Ω/km  36.7 25 18.5 14.2 12.3
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz)  pF/m(Max.) 115
电容不平衡值(1 kHz)  pF/500 m (Max.) 500
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40
工作电压  V 500
测试电压 Urms  线芯之间V  2000
线芯与屏蔽之间 V  2000

电缆结构参数

电缆型号 RE-2X(St)HSWAH-TiMF
三线组数×1×截面积 标称绝缘厚度 标称内护套厚度 标称内护套层总外径 标称铠装层厚度 标称外护套厚度 标称总外径 标称总重量
No.x3xmm2 mm mm mm mm mm mm kg/km
0.5mm2，多三线组
RE-2X(St)HSWAH-TiMF 2T0.5 2x3x0.5 0.35 1 9.7 0.9 1.4 14.3 363
RE-2X(St)HSWAH-TiMF 4T0.5 4x3x0.5 0.35 1 11.1 0.9 1.4 15.7 456
RE-2X(St)HSWAH-TiMF 5T0.5 5x3x0.5 0.35 1.1 12.4 0.9 1.5 17.2 516
RE-2X(St)HSWAH-TiMF 6T0.5 6x3x0.5 0.35 1.1 14 0.9 1.5 18.8 611
RE-2X(St)HSWAH-TiMF 8T0.5 8x3x0.5 0.35 1.1 14.9 0.9 1.5 19.7 766
RE-2X(St)HSWAH-TiMF 10T0.5 10x3x0.5 0.35 1.2 17 1.25 1.6 22.7 950
RE-2X(St)HSWAH-TiMF 12T0.5 12x3x0.5 0.35 1.2 17.6 1.25 1.6 23.3 975
RE-2X(St)HSWAH-TiMF 16T0.5 16x3x0.5 0.35 1.3 20.1 1.25 1.7 26 1169
RE-2X(St)HSWAH-TiMF 20T0.5 20x3x0.5 0.35 1.4 22.3 1.25 1.7 28.2 1365
RE-2X(St)HSWAH-TiMF 24T0.5 24x3x0.5 0.35 1.5 24.4 1.25 1.8 30.5 1604
0.75mm2，多三线组
RE-2X(St)HSWAH-TiMF 2T0.75 2x3x0.75 0.38 1 10.6 0.9 1.4 15.2 408
RE-2X(St)HSWAH-TiMF 4T0.75 4x3x0.75 0.38 1.1 12.4 0.9 1.5 17.2 521
RE-2X(St)HSWAH-TiMF 5T0.75 5x3x0.75 0.38 1.1 13.7 0.9 1.5 18.5 590
RE-2X(St)HSWAH-TiMF 6T0.75 6x3x0.75 0.38 1.1 15.4 0.9 1.5 20.2 819
RE-2X(St)HSWAH-TiMF 8T0.75 8x3x0.75 0.38 1.2 16.7 0.9 1.6 21.7 941
RE-2X(St)HSWAH-TiMF 10T0.75 10x3x0.75 0.38 1.3 19 1.25 1.6 24.7 1103
RE-2X(St)HSWAH-TiMF 12T0.75 12x3x0.75 0.38 1.3 19.7 1.25 1.7 25.6 1176
RE-2X(St)HSWAH-TiMF 16T0.75 16x3x0.75 0.38 1.4 22.5 1.25 1.7 28.4 1439
RE-2X(St)HSWAH-TiMF 20T0.75 20x3x0.75 0.38 1.5 24.9 1.25 1.8 31 1804
RE-2X(St)HSWAH-TiMF 24T0.75 24x3x0.75 0.38 1.6 27.2 1.25 1.9 33.5 2164
1.0mm2，多三线组
RE-2X(St)HSWAH-TiMF 2T1.0 2x3x1 0.4 1 11.5 0.9 1.4 16.1 447
RE-2X(St)HSWAH-TiMF 4T1.0 4x3x1 0.4 1.1 13.4 0.9 1.5 18.2 579
RE-2X(St)HSWAH-TiMF 5T1.0 5x3x1 0.4 1.1 14.8 0.9 1.5 19.6 688
RE-2X(St)HSWAH-TiMF 6T1.0 6x3x1 0.4 1.2 16.9 0.9 1.5 21.7 913
RE-2X(St)HSWAH-TiMF 8T1.0 8x3x1 0.4 1.2 18.1 1.25 1.6 23.8 1033
RE-2X(St)HSWAH-TiMF 10T1.0 10x3x1 0.4 1.3 20.7 1.25 1.7 26.6 1277
RE-2X(St)HSWAH-TiMF 12T1.0 12x3x1 0.4 1.3 21.4 1.25 1.7 27.3 1380
RE-2X(St)HSWAH-TiMF 16T1.0 16x3x1 0.4 1.4 24.4 1.25 1.7 30.3 1686
RE-2X(St)HSWAH-TiMF 20T1.0 20x3x1 0.4 1.5 27.1 1.25 1.8 33.2 2200
RE-2X(St)HSWAH-TiMF 24T1.0 24x3x1 0.4 1.6 29.6 1.6 1.9 36.6 2504
1.3mm2，多三线组
RE-2X(St)HSWAH-TiMF 2T1.3 2x3x1,3 0.45 1.1 12.8 0.9 1.5 17.6 532
RE-2X(St)HSWAH-TiMF 4T1.3 4x3x1,3 0.45 1.1 14.7 0.9 1.5 19.5 684
RE-2X(St)HSWAH-TiMF 5T1.3 5x3x1,3 0.45 1.2 16.5 0.9 1.6 21.5 924
RE-2X(St)HSWAH-TiMF 6T1.3 6x3x1,3 0.45 1.3 18.8 1.25 1.6 24.5 1089
RE-2X(St)HSWAH-TiMF 8T1.3 8x3x1,3 0.45 1.3 20.1 1.25 1.7 26 1249
RE-2X(St)HSWAH-TiMF 10T1.3 10x3x1,3 0.45 1.4 23 1.25 1.8 29.1 1482
RE-2X(St)HSWAH-TiMF 12T1.3 12x3x1,3 0.45 1.5 24 1.25 1.8 30.1 1592
RE-2X(St)HSWAH-TiMF 16T1.3 16x3x1,3 0.45 1.6 27.4 1.25 1.9 33.7 2222
RE-2X(St)HSWAH-TiMF 20T1.3 20x3x1,3 0.45 1.7 30.4 1.6 2 37.6 2592
RE-2X(St)HSWAH-TiMF 24T1.3 24x3x1,3 0.45 1.8 33.1 1.6 2 40.3 2957
1.5mm2，多三线组
RE-2X(St)HSWAH-TiMF 2T1.5 2x3x1,5 0.45 1.1 13.2 0.9 1.5 18 531
RE-2X(St)HSWAH-TiMF 4T1.5 4x3x1,5 0.45 1.2 15.4 0.9 1.5 20.2 817
RE-2X(St)HSWAH-TiMF 5T1.5 5x3x1,5 0.45 1.2 17.1 1.25 1.6 22.8 998
RE-2X(St)HSWAH-TiMF 6T1.5 6x3x1,5 0.45 1.3 19.5 1.25 1.6 25.2 1162
RE-2X(St)HSWAH-TiMF 8T1.5 8x3x1,5 0.45 1.4 21.1 1.25 1.7 27 1304
RE-2X(St)HSWAH-TiMF 10T1.5 10x3x1,5 0.45 1.5 24.1 1.25 1.8 30.2 1541
RE-2X(St)HSWAH-TiMF 12T1.5 12x3x1,5 0.45 1.5 24.9 1.25 1.8 31 1952
RE-2X(St)HSWAH-TiMF 16T1.5 16x3x1,5 0.45 1.6 28.4 1.6 1.9 35.4 2384
RE-2X(St)HSWAH-TiMF 20T1.5 20x3x1,5 0.45 1.7 31.6 1.6 2 38.8 2795
RE-2X(St)HSWAH-TiMF 24T1.5 24x3x1,5 0.45 1.8 34.4 1.6 2.1 41.8 3093
备注：其他规格截面积&线芯要求可根据要求定制。

BS EN 50288-7标准多三线组镀锌钢丝铠装仪表电缆
