BS EN 50288-7标准XLPE绝缘,LSZH护套, 单对屏蔽&总屏蔽仪表电缆(多三线组)
RE-2X(St)H-TIMF 90°C / 300 V
应用及描述
BS EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。
推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。
推荐应用在生命和重要财产物资的消防防火措施中。
标准

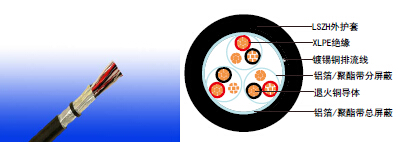

电缆结构
防火特性
| 阻燃特性（单根电缆垂直燃烧测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
| 降低火蔓延（多根电缆成束垂直火焰燃烧测试）*** |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1* |
| 电缆燃烧腐蚀性气体零排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2* |
| 电缆燃烧最小烟密度 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 电缆无毒测试 |
NES 02-713; NF C 20-454 |
| 抗紫外线 |
UL 1581 section 1200 |
| 耐油 |
ICEA S-73-532** |
备注：*为已替换的标准，***为可选标准。
额定电压
电缆结构
| 导体 |
IEC 60228标准2类多股退火铜导体。 |
| 绝缘 |
EN 50290-2-29标准挤压式XLPE复合物绝缘 |
| 单屏蔽 |
带0.5mm²镀锡铜配流线的铝箔/塑料薄膜包裹在三线组外层。 |
| 三线组 |
三个绝缘线芯绞合在一起形成一个三线组。
|
| **TiMF结构 |
带有实心镀锡铜排流线铝箔/聚酯带缠绕在单线组外层。 |
| 三线组绞合 |
三线组以最佳绞距绞合成层 |
| 隔离层 |
聚酯带。 |
| 总屏蔽 |
带有0.5mm²镀锡铜排流线的铝带/聚酯带层屏蔽。 |
| 外护套 |
EN 50290-2-27标准LSZH复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。 |
颜色
- 绝缘： 黑/白/红，三线组的电缆在白色线芯上以数字（1，2、、、）连续标识。
- 外护套：黑色或蓝色（本安系统）
物理特性
| 工作温度范围（固定状态下） |
-30°C – +70°C |
| 安装温度范围（运动状态） |
-5°C – +50°C |
| 最小弯曲半径 |
7.5 X 外径 |
| 抗紫外线 |
UL 1581 section 1200 |
| 耐油 |
| ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。) |
|
|
电气性能
| 导体截面积 |
mm2 |
0.5 |
0.75 |
1 |
1.3 |
1.5 |
| 标称绝缘厚度 |
mm |
0.35 |
0.38 |
0.4 |
0.45 |
0.45 |
| 最小绝缘厚度 |
mm |
0.44 |
0.44 |
0.44 |
0.44 |
0.44 |
| 导体电阻 (20°C) |
Ω/km |
36.7 |
25 |
18.5 |
14.2 |
12.3 |
| 绝缘电阻 (20°C) |
MΩ.km(Min.) |
5000 |
| 交互电容 (1 kHz) |
pF/m(Max.) |
115 |
| 电容不平衡值(1 kHz) |
pF/500 m (Max.) |
500 |
| 感应系数/阻抗比例 |
μH/Ω(Max.) |
25 |
25 |
25 |
40 |
40 |
| 工作电压 |
V |
500 |
| 测试电压 Urms |
线芯之间V |
2000 |
| 线芯与屏蔽之间 V |
2000 |
电缆结构参数
| 电缆型号 |
RE-2X(St)H-TiMF |
| 三线组数×3×截面积 |
标准绝缘厚度 |
标准护套厚度 |
标称总外径 |
标称总重量 |
| No.x3xmm2 |
mm |
mm |
mm |
kg/km |
| 0.5mm2，多三线组 |
| RE-2X(St)H-TiMF 2T0.5 |
2x3x0.5 |
0.35 |
1 |
9.7 |
104 |
| RE-2X(St)H-TiMF 4T0.5 |
4x3x0.5 |
0.35 |
1 |
11.1 |
151 |
| RE-2X(St)H-TiMF 5T0.5 |
5x3x0.5 |
0.35 |
1.1 |
12.4 |
183 |
| RE-2X(St)H-TiMF 6T0.5 |
6x3x0.5 |
0.35 |
1.1 |
14 |
225 |
| RE-2X(St)H-TiMF 8T0.5 |
8x3x0.5 |
0.35 |
1.1 |
14.9 |
283 |
| RE-2X(St)H-TiMF 10T0.5 |
10x3x0.5 |
0.35 |
1.2 |
17 |
348 |
| RE-2X(St)H-TiMF 12T0.5 |
12x3x0.5 |
0.35 |
1.2 |
17.6 |
385 |
| RE-2X(St)H-TiMF 16T0.5 |
16x3x0.5 |
0.35 |
1.3 |
20.1 |
504 |
| RE-2X(St)H-TiMF 20T0.5 |
20x3x0.5 |
0.35 |
1.4 |
22.3 |
616 |
| RE-2X(St)H-TiMF 24T0.5 |
24x3x0.5 |
0.35 |
1.5 |
24.4 |
749 |
| 0.75mm2，多三线组 |
| RE-2X(St)H-TiMF 2T0.75 |
2x3x0.75 |
0.38 |
1 |
10.6 |
121 |
| RE-2X(St)H-TiMF 4T0.75 |
4x3x0.75 |
0.38 |
1.1 |
12.4 |
186 |
| RE-2X(St)H-TiMF 5T0.75 |
5x3x0.75 |
0.38 |
1.1 |
13.7 |
242 |
| RE-2X(St)H-TiMF 6T0.75 |
6x3x0.75 |
0.38 |
1.1 |
15.4 |
280 |
| RE-2X(St)H-TiMF 8T0.75 |
8x3x0.75 |
0.38 |
1.2 |
16.7 |
362 |
| RE-2X(St)H-TiMF 10T0.75 |
10x3x0.75 |
0.38 |
1.3 |
19 |
446 |
| RE-2X(St)H-TiMF 12T0.75 |
12x3x0.75 |
0.38 |
1.3 |
19.7 |
495 |
| RE-2X(St)H-TiMF 16T0.75 |
16x3x0.75 |
0.38 |
1.4 |
22.5 |
652 |
| RE-2X(St)H-TiMF 20T0.75 |
20x3x0.75 |
0.38 |
1.5 |
24.9 |
833 |
| RE-2X(St)H-TiMF 24T0.75 |
24x3x0.75 |
0.38 |
1.6 |
27.2 |
966 |
| 1.0mm2，多三线组 |
| RE-2X(St)H-TiMF 2T1.0 |
2x3x1 |
0.4 |
1 |
11.5 |
154 |
| RE-2X(St)H-TiMF 4T1.0 |
4x3x1 |
0.4 |
1.1 |
13.4 |
227 |
| RE-2X(St)H-TiMF 5T1.0 |
5x3x1 |
0.4 |
1.1 |
14.8 |
286 |
| RE-2X(St)H-TiMF 6T1.0 |
6x3x1 |
0.4 |
1.2 |
16.9 |
348 |
| RE-2X(St)H-TiMF 8T1.0 |
8x3x1 |
0.4 |
1.2 |
18.1 |
443 |
| RE-2X(St)H-TiMF 10T1.0 |
10x3x1 |
0.4 |
1.3 |
20.7 |
545 |
| RE-2X(St)H-TiMF 12T1.0 |
12x3x1 |
0.4 |
1.3 |
21.4 |
621 |
| RE-2X(St)H-TiMF 16T1.0 |
16x3x1 |
0.4 |
1.4 |
24.4 |
836 |
| RE-2X(St)H-TiMF 20T1.0 |
20x3x1 |
0.4 |
1.5 |
27.1 |
1001 |
| RE-2X(St)H-TiMF 24T1.0 |
24x3x1 |
0.4 |
1.6 |
29.6 |
1207 |
| 1.3mm2，多三线组 |
| RE-2X(St)H-TiMF 2T1.3 |
2x3x1.3 |
0.45 |
1.1 |
12.8 |
185 |
| RE-2X(St)H-TiMF 4T1.3 |
4x3x1.3 |
0.45 |
1.1 |
14.7 |
283 |
| RE-2X(St)H-TiMF 5T1.3 |
5x3x1.3 |
0.45 |
1.2 |
16.5 |
357 |
| RE-2X(St)H-TiMF 6T1.3 |
6x3x1.3 |
0.45 |
1.3 |
18.8 |
425 |
| RE-2X(St)H-TiMF 8T1.3 |
8x3x1.3 |
0.45 |
1.3 |
20.1 |
553 |
| RE-2X(St)H-TiMF 10T1.3 |
10x3x1.3 |
0.45 |
1.4 |
23 |
682 |
| RE-2X(St)H-TiMF 12T1.3 |
12x3x1.3 |
0.45 |
1.5 |
24 |
767 |
| RE-2X(St)H-TiMF 16T1.3 |
16x3x1.3 |
0.45 |
1.6 |
27.4 |
1022 |
| RE-2X(St)H-TiMF 20T1.3 |
20x3x1.3 |
0.45 |
1.7 |
30.4 |
1252 |
| RE-2X(St)H-TiMF 24T1.3 |
24x3x1.3 |
0.45 |
1.8 |
33.1 |
1511 |
| 1.5mm2，多三线组 |
| RE-2X(St)H-TiMF 2T1.5 |
2x3x1.5 |
0.45 |
1.1 |
13.2 |
207 |
| RE-2X(St)H-TiMF 4T1.5 |
4x3x1.5 |
0.45 |
1.2 |
15.4 |
314 |
| RE-2X(St)H-TiMF 5T1.5 |
5x3x1.5 |
0.45 |
1.2 |
17.1 |
396 |
| RE-2X(St)H-TiMF 6T1.5 |
6x3x1.5 |
0.45 |
1.3 |
19.5 |
482 |
| RE-2X(St)H-TiMF 8T1.5 |
8x3x1.5 |
0.45 |
1.4 |
21.1 |
617 |
| RE-2X(St)H-TiMF 10T1.5 |
10x3x1.5 |
0.45 |
1.5 |
24.1 |
765 |
| RE-2X(St)H-TiMF 12T1.5 |
12x3x1.5 |
0.45 |
1.5 |
24.9 |
867 |
| RE-2X(St)H-TiMF 16T1.5 |
16x3x1.5 |
0.45 |
1.6 |
28.4 |
1140 |
| RE-2X(St)H-TiMF 20T1.5 |
20x3x1.5 |
0.45 |
1.7 |
31.6 |
1421 |
| RE-2X(St)H-TiMF 24T1.5 |
24x3x1.5 |
0.45 |
1.8 |
34.4 |
1691 |
备注：其他规格截面积&线芯要求可根据要求定制。
