  首页产品仪表电缆BS EN 50288-7仪表电缆

BS EN 50288-7标准PE绝缘，LSZH护套单对屏蔽和总屏蔽&铠装仪表电缆 (多对)
RE-2Y(St)HSWAH PiMF 90°C / 300V

应用及描述

BS EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。
推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。
推荐应用在生命和重要财产物资的消防防火措施中。

标准

  • 基本设计遵循BS EN 50288-7标准

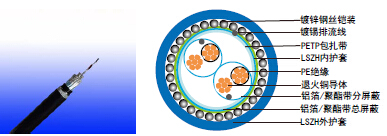

电缆结构

BS EN 50288-7标准仪表电缆RE-2X(St)HSWAH电缆

防火特性

阻燃特性（单根电缆垂直燃烧测试） EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（多根电缆成束垂直火焰燃烧测试）*** EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
电缆燃烧腐蚀性气体零排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
电缆燃烧最小烟密度 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
电缆无毒测试 NES 02-713; NF C 20-454
抗紫外线 UL 1581 section 1200
耐油 ICEA S-73-532**

备注：*为已替换的标准，***为可选标准。

额定电压

  • 300V

电缆结构

导体 IEC 60228标准2类多股退火铜导体。
绝缘 EN 50290-2-23标准PE复合物绝缘
成对 2根绝缘线芯绞合在一起形成对绞。
对绞 成对电缆以最佳绞距绞合成层。
单对屏蔽（分屏蔽） 带0.5mm²镀锡铜配流线的铝箔/塑料薄膜包裹在对绞线芯外层。
包扎带 PETP胶带
总屏蔽 带0.5mm²镀锡铜配流线的铝箔/塑料薄膜包裹在成缆外层。
内护套 EN 50290-2-27标准LSZH复合物。
铠装 镀锌钢丝铠装。
外护套 EN 50290-2-27标准LSZH复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。

颜色

  • 绝缘：黑/白, 成对的电缆在白色线芯上以数字（1，2、、、）连续标识。
  • 外护套：黑色或蓝色（本安系统）

物理特性

工作温度范围（固定状态下） -30°C – +90°C
安装温度范围（运动状态） -20°C – +50°C
最小弯曲半径 10 X 外径
抗紫外线 UL 1581 section 1200
耐油
ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积  mm2  0.5 0.75 1 1.3 1.5
标称绝缘厚度 mm 0.35 0.38 0.4 0.45 0.45
导体电阻 (20°C)  Ω/km  36.7 25 18.5 14.2 12.3
绝缘电阻 (20°C) MΩ.km(Min.) 5000
交互电容 (1 kHz)  pF/m(Max.) 115
感应系数 mH/km(Max.) 1
感应系数/阻抗比例 μH/Ω(Max.) 25 25 25 40 40
工作电压  V 300
测试电压 Urms  线芯之间V  1500
线芯与屏蔽之间 V  1500

电缆结构参数

电缆型号 RE-2X(St)HSWAH PiMF
对数×2×截面积 标称绝缘厚度 标称内护套厚度 标称内护套层总外径 标称铠装层厚度 标称外护套厚度 标称总外径 标称总重量
No.x2xmm2 mm mm mm mm mm mm kg/km
0.5mm2, 多对
RE-2X(St)HSWAH PiMF 2P0.5 2x2x0.5 0.35 0.9 8.7 0.9 1.4 13.3 311
RE-2X(St)HSWAH PiMF 4P0.5 3x2x0.5 0.35 1 10.2 0.9 1.4 14.8 374
RE-2X(St)HSWAH PiMF 5P0.5 4x2x0.5 0.35 1 11.2 0.9 1.4 15.8 451
RE-2X(St)HSWAH PiMF 6P0.5 5x2x0.5 0.35 1 12.1 0.9 1.6 16.9 484
RE-2X(St)HSWAH PiMF 8P0.5 8x2x0.5 0.35 1.1 13.1 0.9 1.6 17.9 563
RE-2X(St)HSWAH PiMF 10P0.5 10x2x0.5 0.35 1.2 15.1 0.9 1.5 19.9 782
RE-2X(St)HSWAH PiMF 12P0.5 12x2x0.5 0.35 1.2 15.7 0.9 1.5 20.5 804
RE-2X(St)HSWAH PiMF 16P0.5 16x2x0.5 0.35 1.2 17.8 1.25 1.6 23.5 970
RE-2X(St)HSWAH PiMF 20P0.5 20x2x0.5 0.35 1.3 19.7 1.25 1.7 25.6 1145
RE-2X(St)HSWAH PiMF 24P0.5 24x2x0.5 0.35 1.4 21.5 1.25 1.7 27.4 1272
0.75mm2, 多对
RE-2X(St)HSWAH PiMF 2P0.75 2x2x0.75 0.38 1 9.7 0.9 1.4 14.3 342
RE-2X(St)HSWAH PiMF 4P0.75 3x2x0.75 0.38 1 11.2 0.9 1.4 15.8 439
RE-2X(St)HSWAH PiMF 5P0.75 4x2x0.75 0.38 1.1 12.5 0.9 1.5 17.3 498
RE-2X(St)HSWAH PiMF 6P0.75 5x2x0.75 0.38 1.1 13.6 0.9 1.5 18.4 565
RE-2X(St)HSWAH PiMF 8P0.75 8x2x0.75 0.38 1.1 14.4 0.9 1.5 19.2 639
RE-2X(St)HSWAH PiMF 10P0.75 10x2x0.75 0.38 1.2 16.6 1.25 1.6 22.3 878
RE-2X(St)HSWAH PiMF 12P0.75 12x2x0.75 0.38 1.2 17.4 1.25 1.6 23.1 944
RE-2X(St)HSWAH PiMF 16P0.75 16x2x0.75 0.38 1.3 19.8 1.25 1.7 25.7 1132
RE-2X(St)HSWAH PiMF 20P0.75 20x2x0.75 0.38 1.4 22 1.25 1.7 27.9 1329
RE-2X(St)HSWAH PiMF 24P0.75 24x2x0.75 0.38 1.5 24 1.25 1.8 30.1 1488
1.0mm2, 多对
RE-2X(St)HSWAH PiMF 2P1.0 2x2x1.0 0.4 1 10.4 0.9 1.4 15 377
RE-2X(St)HSWAH PiMF 4P1.0 3x2x1.0 0.4 1 12.1 0.9 1.4 16.7 502
RE-2X(St)HSWAH PiMF 5P1.0 4x2x1.0 0.4 1.1 13.5 0.9 1.5 18.3 567
RE-2X(St)HSWAH PiMF 6P1.0 5x2x1.0 0.4 1.1 14.7 0.9 1.5 19.5 658
RE-2X(St)HSWAH PiMF 8P1.0 8x2x1.0 0.4 1.2 15.8 0.9 1.5 20.6 865
RE-2X(St)HSWAH PiMF 10P1.0 10x2x1.0 0.4 1.2 18 1.25 1.6 23.7 994
RE-2X(St)HSWAH PiMF 12P1.0 12x2x1.0 0.4 1.3 19 1.25 1.7 24.7 1112
RE-2X(St)HSWAH PiMF 16P1.0 16x2x1.0 0.4 1.3 21.5 1.25 1.7 27.4 1363
RE-2X(St)HSWAH PiMF 20P1.0 20x2x1.0 0.4 1.4 23.9 1.25 1.7 29.8 1512
RE-2X(St)HSWAH PiMF 24P1.0 24x2x1.0 0.4 1.5 26.1 1.25 1.8 32.2 1996
1.3mm2, 多对
RE-2X(St)HSWAH PiMF 2P1.3 2x2x1.3 0.45 1 11.4 0.9 1.4 16 452
RE-2X(St)HSWAH PiMF 4P1.3 3x2x1.3 0.45 1.1 13.4 0.9 1.5 18.2 577
RE-2X(St)HSWAH PiMF 5P1.3 4x2x1.3 0.45 1.1 14.8 0.9 1.5 19.6 647
RE-2X(St)HSWAH PiMF 6P1.3 5x2x1.3 0.45 1.2 16.3 0.9 1.6 21.3 858
RE-2X(St)HSWAH PiMF 8P1.3 8x2x1.3 0.45 1.3 17.6 1.25 1.6 23.3 982
RE-2X(St)HSWAH PiMF 10P1.3 10x2x1.3 0.45 1.3 20 1.25 1.7 25.9 1153
RE-2X(St)HSWAH PiMF 12P1.3 12x2x1.3 0.45 1.4 21.1 1.25 1.7 27 1287
RE-2X(St)HSWAH PiMF 16P1.3 16x2x1.3 0.45 1.5 24.1 1.25 1.8 30.2 1564
RE-2X(St)HSWAH PiMF 20P1.3 20x2x1.3 0.45 1.6 26.8 1.25 1.9 33.1 1960
RE-2X(St)HSWAH PiMF 24P1.3 24x2x1.3 0.45 1.7 29.2 1.25 2 36.4 2356
1.5mm2, 多对
RE-2X(St)HSWAH PiMF 2P1.5 2x2x1.5 0.45 1 11.8 0.9 1.5 16.6 475
RE-2X(St)HSWAH PiMF 4P1.5 3x2x1.5 0.45 1.1 13.9 0.9 1.5 18.7 616
RE-2X(St)HSWAH PiMF 5P1.5 4x2x1.5 0.45 1.2 15.5 0.9 1.5 20.3 819
RE-2X(St)HSWAH PiMF 6P1.5 5x2x1.5 0.45 1.2 16.9 1.25 1.6 22.6 941
RE-2X(St)HSWAH PiMF 8P1.5 8x2x1.5 0.45 1.3 18.2 1.25 1.7 24.1 1039
RE-2X(St)HSWAH PiMF 10P1.5 10x2x1.5 0.45 1.4 21 1.25 1.7 26.9 1242
RE-2X(St)HSWAH PiMF 12P1.5 12x2x1.5 0.45 1.4 21.9 1.25 1.7 27.8 1387
RE-2X(St)HSWAH PiMF 16P1.5 16x2x1.5 0.45 1.5 25.1 1.25 1.8 31.2 1935
RE-2X(St)HSWAH PiMF 20P1.5 20x2x1.5 0.45 1.6 27.8 1.25 1.9 34.8 2227
RE-2X(St)HSWAH PiMF 24P1.5 24x2x1.5 0.45 1.7 30.4 1.25 2 37.6 2545
备注：其他规格截面积&线芯要求可根据要求定制。
