BS EN 50288-7标准PE绝缘，LSZH护套，单对屏蔽和总屏蔽仪表电缆（多对）
RE-2Y(St)H PiMF 90°C / 300V
应用及描述
BS EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。
推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。
推荐应用在生命和重要财产物资的消防防火措施中。
标准
电缆结构
防火特性
| 阻燃特性（单根电缆垂直燃烧测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
| 降低火蔓延（多根电缆成束垂直火焰燃烧测试）*** |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1* |
| 电缆燃烧腐蚀性气体零排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2* |
| 电缆燃烧最小烟密度 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 电缆无毒测试 |
NES 02-713; NF C 20-454 |
| 抗紫外线 |
UL 1581 section 1200 |
| 耐油 |
ICEA S-73-532** |
备注：*为已替换的标准，***为可选标准。
额定电压

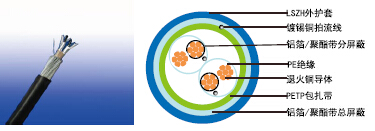

电缆结构
| 导体 |
IEC 60228标准2类多股退火铜导体。 |
| 绝缘 |
EN 50290-2-23标准挤压式PE复合物绝缘 |
| 成对 |
2根绝缘线芯绞合在一起形成对绞。 |
| 对绞 |
成对电缆以最佳绞距绞合成层。 |
| 单对屏蔽 |
带0.5mm²镀锡铜配流线的铝箔/塑料薄膜包裹在对绞线芯外层。 |
| 包扎带 |
PETP胶带 |
| 总屏蔽 |
带0.5mm²镀锡铜配流线的铝箔/塑料薄膜包裹在成缆外层。 |
| 外护套 |
EN 50290-2-27标准LSZH复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。 |
颜色
- 绝缘：黑/白, 成对的电缆在白色线芯上以数字（1，2、、、）连续标识。
- 外护套：黑色或蓝色（本安系统）
物理特性
| 工作温度范围（固定状态下） |
-30°C – +90°C |
| 安装温度范围（运动状态） |
-20°C – +50°C |
| 最小弯曲半径 |
7.5 X 外径 |
| 抗紫外线 |
UL 1581 section 1200 |
| 耐油 |
| ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。) |
|
|
电气性能
| 导体截面积 |
mm2 |
0.5 |
0.75 |
1 |
1.3 |
1.5 |
| 标称绝缘厚度 |
mm |
0.35 |
0.38 |
0.4 |
0.45 |
0.45 |
| 导体电阻 (20°C) |
Ω/km |
36.7 |
25 |
18.5 |
14.2 |
12.3 |
| 绝缘电阻 (20°C) |
MΩ.km(Min.) |
5000 |
| 交互电容 (1 kHz) |
pF/m(Max.) |
115 |
| 感应系数 |
mH/km(Max.) |
1 |
| 感应系数/阻抗比例 |
μH/Ω(Max.) |
25 |
25 |
25 |
40 |
40 |
| 工作电压 |
V |
300 |
| 测试电压 Urms |
线芯之间V |
1500 |
| 线芯与屏蔽之间 V |
1500 |
电缆结构参数
| 电缆型号 |
RE-2Y(St)H PiMF |
| 芯数×2×截面积 |
标准绝缘厚度 |
标准护套厚度 |
标称总外径 |
标称总重量 |
| No.x2xmm2 |
mm |
mm |
mm |
kg/km |
| 0.5mm2, 多对 |
| RE-2Y(St)H PiMF 2P0.5 |
2x2x0.5 |
0.35 |
0.9 |
8.7 |
84 |
| RE-2Y(St)H PiMF 4P0.5 |
3x2x0.5 |
0.35 |
1 |
10.2 |
120 |
| RE-2Y(St)H PiMF 5P0.5 |
4x2x0.5 |
0.35 |
1 |
11.2 |
145 |
| RE-2Y(St)H PiMF 6P0.5 |
5x2x0.5 |
0.35 |
1 |
12.1 |
171 |
| RE-2Y(St)H PiMF 8P0.5 |
8x2x0.5 |
0.35 |
1.1 |
13.1 |
212 |
| RE-2Y(St)H PiMF 10P0.5 |
10x2x0.5 |
0.35 |
1.2 |
15.1 |
266 |
| RE-2Y(St)H PiMF 12P0.5 |
12x2x0.5 |
0.35 |
1.2 |
15.7 |
287 |
| RE-2Y(St)H PiMF 16P0.5 |
16x2x0.5 |
0.35 |
1.2 |
17.8 |
387 |
| RE-2Y(St)H PiMF 20P0.5 |
20x2x0.5 |
0.35 |
1.3 |
19.7 |
463 |
| RE-2Y(St)H PiMF 24P0.5 |
24x2x0.5 |
0.35 |
1.4 |
21.5 |
554 |
| 0.75mm2, 多对 |
| RE-2Y(St)H PiMF 2P0.75 |
2x2x0.75 |
0.38 |
1 |
9.7 |
101 |
| RE-2Y(St)H PiMF 4P0.75 |
3x2x0.75 |
0.38 |
1 |
11.2 |
152 |
| RE-2Y(St)H PiMF 5P0.75 |
4x2x0.75 |
0.38 |
1.1 |
12.5 |
177 |
| RE-2Y(St)H PiMF 6P0.75 |
5x2x0.75 |
0.38 |
1.1 |
13.6 |
224 |
| RE-2Y(St)H PiMF 8P0.75 |
8x2x0.75 |
0.38 |
1.1 |
14.4 |
269 |
| RE-2Y(St)H PiMF 10P0.75 |
10x2x0.75 |
0.38 |
1.2 |
16.6 |
335 |
| RE-2Y(St)H PiMF 12P0.75 |
12x2x0.75 |
0.38 |
1.2 |
17.4 |
376 |
| RE-2Y(St)H PiMF 16P0.75 |
16x2x0.75 |
0.38 |
1.3 |
19.8 |
485 |
| RE-2Y(St)H PiMF 20P0.75 |
20x2x0.75 |
0.38 |
1.4 |
22 |
589 |
| RE-2Y(St)H PiMF 24P0.75 |
24x2x0.75 |
0.38 |
1.5 |
24 |
713 |
| 1.0mm2, 多对 |
| RE-2Y(St)H PiMF 2P1.0 |
2x2x1.0 |
0.4 |
1 |
10.4 |
117 |
| RE-2Y(St)H PiMF 4P1.0 |
3x2x1.0 |
0.4 |
1 |
12.1 |
174 |
| RE-2Y(St)H PiMF 5P1.0 |
4x2x1.0 |
0.4 |
1.1 |
13.5 |
220 |
| RE-2Y(St)H PiMF 6P1.0 |
5x2x1.0 |
0.4 |
1.1 |
14.7 |
257 |
| RE-2Y(St)H PiMF 8P1.0 |
8x2x1.0 |
0.4 |
1.2 |
15.8 |
324 |
| RE-2Y(St)H PiMF 10P1.0 |
10x2x1.0 |
0.4 |
1.2 |
18 |
403 |
| RE-2Y(St)H PiMF 12P1.0 |
12x2x1.0 |
0.4 |
1.3 |
19 |
456 |
| RE-2Y(St)H PiMF 16P1.0 |
16x2x1.0 |
0.4 |
1.3 |
21.5 |
603 |
| RE-2Y(St)H PiMF 20P1.0 |
20x2x1.0 |
0.4 |
1.4 |
23.9 |
721 |
| RE-2Y(St)H PiMF 24P1.0 |
24x2x1.0 |
0.4 |
1.5 |
26.1 |
866 |
| 1.3mm2, 多对 |
| RE-2Y(St)H PiMF 2P1.3 |
2x2x1.3 |
0.45 |
1 |
11.4 |
143 |
| RE-2Y(St)H PiMF 4P1.3 |
3x2x1.3 |
0.45 |
1.1 |
13.4 |
208 |
| RE-2Y(St)H PiMF 5P1.3 |
4x2x1.3 |
0.45 |
1.1 |
14.8 |
271 |
| RE-2Y(St)H PiMF 6P1.3 |
5x2x1.3 |
0.45 |
1.2 |
16.3 |
319 |
| RE-2Y(St)H PiMF 8P1.3 |
8x2x1.3 |
0.45 |
1.3 |
17.6 |
407 |
| RE-2Y(St)H PiMF 10P1.3 |
10x2x1.3 |
0.45 |
1.3 |
20 |
502 |
| RE-2Y(St)H PiMF 12P1.3 |
12x2x1.3 |
0.45 |
1.4 |
21.1 |
554 |
| RE-2Y(St)H PiMF 16P1.3 |
16x2x1.3 |
0.45 |
1.5 |
24.1 |
730 |
| RE-2Y(St)H PiMF 20P1.3 |
20x2x1.3 |
0.45 |
1.6 |
26.8 |
912 |
| RE-2Y(St)H PiMF 24P1.3 |
24x2x1.3 |
0.45 |
1.7 |
29.2 |
1090 |
| 1.5mm2, 多对 |
| RE-2Y(St)H PiMF 2P1.5 |
2x2x1.5 |
0.45 |
1 |
11.8 |
158 |
| RE-2Y(St)H PiMF 4P1.5 |
3x2x1.5 |
0.45 |
1.1 |
13.9 |
243 |
| RE-2Y(St)H PiMF 5P1.5 |
4x2x1.5 |
0.45 |
1.2 |
15.5 |
290 |
| RE-2Y(St)H PiMF 6P1.5 |
5x2x1.5 |
0.45 |
1.2 |
16.9 |
358 |
| RE-2Y(St)H PiMF 8P1.5 |
8x2x1.5 |
0.45 |
1.3 |
18.2 |
447 |
| RE-2Y(St)H PiMF 10P1.5 |
10x2x1.5 |
0.45 |
1.4 |
21 |
550 |
| RE-2Y(St)H PiMF 12P1.5 |
12x2x1.5 |
0.45 |
1.4 |
21.9 |
625 |
| RE-2Y(St)H PiMF 16P1.5 |
16x2x1.5 |
0.45 |
1.5 |
25.1 |
831 |
| RE-2Y(St)H PiMF 20P1.5 |
20x2x1.5 |
0.45 |
1.6 |
27.8 |
1007 |
| RE-2Y(St)H PiMF 24P1.5 |
24x2x1.5 |
0.45 |
1.7 |
30.4 |
1223 |
备注：其他规格截面积&线芯要求可根据要求定制。
