屏蔽THHN/THWN-2石油电缆

屏蔽THHN/THWN-2石油电缆

应用

这些电缆适用于安装在管道及有支撑物的架空装置。它们可用于直埋、潮湿或干燥的地方及室外需要避光的电线槽。

标准

ICEA S-73-532; UL 1277; UL 83

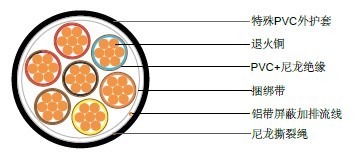

结构

导体: 退火裸铜，符合ASTM B3和B8
绝缘: 阻燃PVC加尼龙THHN/THWN-2，符合标准UL 83
颜色依照标准ICEA S-73-532中的#1-E2
捆绑带
屏蔽: 铝带
排流线: 16 AWG (7股) 镀锡铜
撕裂绳: 尼龙
外护套: 特殊PVC, 阻燃, 防阳光防潮，符合标准UL 1277. 黑色
耐化学性: 耐脂肪烃及芳香烃

10 AWG, 600V, 90°C

芯数 PVC  厚度 尼龙厚度 外护套厚度 外径 重量 电容
mm mm mm mm kg/km amps
2 0.51 0.10 1.14 10.87 189 40
3 0.51 0.10 1.14 11.52 251 40
4 0.51 0.10 1.14 12.61 290 32/40
5 0.51 0.10 1.52 14.57 414 32
6 0.51 0.10 1.52 15.82 479 32
7 0.51 0.10 1.52 15.82 540 28
8 0.51 0.10 1.52 17.35 609 28
9 0.51 0.10 1.52 18.69 679 28
10 0.51 0.10 1.52 19.95 748 20
11 0.51 0.10 1.52 20.24 811 20
12 0.51 0.10 2.03 21.89 930 20
13 0.51 0.10 2.03 22.27 984 20
14 0.51 0.10 2.03 22.98 1116 20
15 0.51 0.10 2.03 23.56 1173 20
16 0.51 0.10 2.03 24.19 1262 20
19 0.51 0.10 2.03 25.45 1376 20
20 0.51 0.10 2.03 26.21 1443 20
25 0.51 0.10 2.03 29.35 1771 18
30 0.51 0.10 2.03 31.36 2098 18
37 0.51 0.10 2.03 33.83 2544 16
40 0.51 0.10 2.03 35.13 2738 16
45 0.51 0.10 2.03 37.23 3056 14
50 0.51 0.10 2.03 38.65 3378 14

12 AWG, 600V, 90°C

芯数 PVC  厚度 尼龙厚度 外护套厚度 外径 重量 电容
mm mm mm mm kg/km amps
2 0.38 0.10 1.14 9.35 132 30.0
3 0.38 0.10 1.14 9.87 174 30.0
4 0.38 0.10 1.14 10.74 219 24.0/30.0
5 0.38 0.10 1.14 11.69 272 24.0
6 0.38 0.10 1.14 12.70 310 24.0
7 0.38 0.10 1.14 12.70 338 21.0
8 0.38 0.10 1.52 14.53 394 21.0
9 0.38 0.10 1.52 15.60 470 21.0
10 0.38 0.10 1.52 16.61 513 15.0
11 0.38 0.10 1.52 16.84 549 15.0
12 0.38 0.10 1.52 17.34 595 15.0
13 0.38 0.10 1.52 17.64 634 15.0
14 0.38 0.10 1.52 18.21 677 15.0
15 0.38 0.10 1.52 18.68 717 15.0
16 0.38 0.10 1.52 19.19 747 15.0
19 0.38 0.10 1.52 20.19 870 15.0
20 0.38 0.10 1.52 20.80 933 15.0
25 0.38 0.10 2.03 24.33 1176 13.5
30 0.38 0.10 2.03 25.94 1379 13.5
37 0.38 0.10 2.03 27.91 1665 12.0
40 0.38 0.10 2.03 28.95 1827 12.0
45 0.38 0.10 2.03 30.63 2039 10.5
50 0.38 0.10 2.03 31.77 2245 10.5

14 AWG, 600V, 90°C

芯数 PVC  厚度 尼龙厚度 外护套厚度 外径 重量 电容
mm mm mm mm kg/km amps
2 0.38 0.10 1.14 8.23 103 25.0
3 0.38 0.10 1.14 8.67 129 25.0
3 0.38 0.10 1.14 8.67 129 25.0
4 0.38 0.10 1.14 9.42 159 20.0/25.0
5 0.38 0.10 1.14 10.24 190 20.0
6 0.38 0.10 1.14 11.10 220 20.0
7 0.38 0.10 1.14 11.10 243 17.5
8 0.38 0.10 1.14 12.14 277 17.5
9 0.38 0.10 1.52 13.06 307 17.5
10 0.38 0.10 1.52 14.68 362 12.5
11 0.38 0.10 1.52 14.88 388 12.5
12 0.38 0.10 1.52 15.31 421 12.5
13 0.38 0.10 1.52 15.57 443 12.5
14 0.38 0.10 1.52 16.06 473 12.5
15 0.38 0.10 1.52 16.46 501 12.5
16 0.38 0.10 1.52 16.89 533 12.5
19 0.38 0.10 1.52 17.75 615 12.5
20 0.38 0.10 1.52 18.27 643 12.5
25 0.38 0.10 1.52 20.42 787 11.3
30 0.38 0.10 2.03 22.82 972 11.3
37 0.38 0.10 2.03 24.51 1174 10.0
40 0.38 0.10 2.03 25.40 1262 10.0
45 0.38 0.10 2.03 26.84 1403 8.8
50 0.38 0.10 2.03 27.81 1537 8.8
