BMS 楼宇管理系统
温度控制电缆 FFX200 05mRZ1-R/F 6G0.5
RE-02Y(St)H 1P18A (CU/PE/OSCR/LSZH 1×2×18AWG)
应用
BMS 楼宇管理系统温度控制电缆是热塑性低烟无卤多股多芯软电缆。温度控制电缆具有降低火蔓延的特性，特别是发生火灾时降低火灾在建筑物群间的蔓延是尤为重要的。基于这种特性，温度控制电缆主要应用在控制和电源电路，电发站，地下通道，电梯，自动扶梯和高层建筑。
标准
| 基本设计 |
BS 7629-1 |
| 无卤 |
IEC 60754-1 |
| 无腐蚀性气体排放 |
IEC 60754-2 |
| 最小烟雾释放 |
IEC 61034/1/2 |
| 降低火蔓延 |
IEC 60332-3C / NF C 32-070-2.2 (C1) |
| 阻燃 |
IEC 60332-1 / NF C 32-070-2.1 (C2) |
| 防火耐火 |
IEC 60331 / BS 5839-1 Clause 26 2d / NF C 32070-2.3(CR1) |

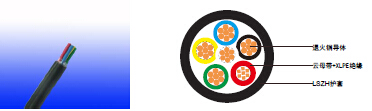

结构
| 导体 |
多股绞合平纹退火铜线导体，符合国际标准IEC(EN) 60228 2类或5类。 |
| 绝缘 |
云母带被覆挤压式XLPE复合物绝缘层。 |
| 护套 |
BS7655-6.1标准LTS3型热塑性LSZH复合物。 |
电气和机械性能
| 介电测试 |
2000 V r.m.s. x 5’ (core/core) |
| 绝缘电阻 |
300 MΩ x km (at 20°C) |
| 短路温度 |
350°C |
物理性能和热性能
- 工作温度范围（固定状态下）：: -30°C – +90°C
- 安装温度范围（运动状态）：-20°C – +50°C
- 最小弯曲半径： 8 × OD
参数
| 芯数 |
标称截面积 |
股数/单丝直径 |
标称绝缘厚度 |
标称护套厚度 |
标称总外径 |
标称重量 |
| No. |
mm2 |
No./mm |
mm |
mm |
mm |
kg/km |
| 6 |
0.5 |
7/0.31 |
0.5 |
0.5 |
2.9 |
61 |
| 6 |
0.5 |
16/0.2 |
0.5 |
0.5 |
2.9 |
61 |
